EO 1 / 60 / 5 N


letzte Änderung 2012-05-17
Inventarnummer 00205
Bezeichnung Kleinoszilloskop EO 1 / 60 / 5 N
Hersteller Allgemeine Elektricitäts-Gesellschaft
Datierung ca. 1938
Kategorie Oszillograph
Material Blechgehäuse, Frontplatte aus Kunststoff (Pressstoff)
Abmessungen (B x T x H) 15 cm x 27,5 cm x 24,5 cm (geschlossen)
Schirmdurchmesser 6 cm
Masse 6,5 kg
Zustand 2C
Markierungen Seriennummer 10498
Referenz Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234810

Gerätecharakteristik

Vertikale Ablenkung Höchste Messfrequenz: 1 MHz
Höchste Messspannung: 450 Volt
Empfindlichkeit mit Verstärker: 0,18 V pro mm Bildhöhe
Empfindlichkeit ohne Verstärker: 18 V pro mm Bildhöhe
Lineare Verstärkung bis 35 kHz, bei etwa 100facher Verstärkung
Eingangswiderstand: (Amplitudenregler in Endstellung)
- mit Verstärker 2 MOhm
- ohne Verstärker 1,2 MOhm
Horizontale Ablenkung Kippfrequenz stetig regelbar von 10 bis 40.000 Hz
Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
Netzanschluss 220 V; 50 Hz; ca. 35 W
(Die Type EO 1 / 60 / 5 B ist für 12 oder 24 V Batteriespannung eingerichtet)
Bestückung 1 x EF 12, 1 x S 1/0,2iIIA, 1 x HR 1/60/0,5
Bei Batteriegerät zusätzlich: Vibrator 32/1 NT.

Anwendung

Der Kathodenstrahl-Oszillograph EO 1 / 60 / 5 N ist ein praktisch trägheitsloser Spannungsmesser und dient zur Beobachtung von sehr schnell verlaufenden elektrischen Vorgängen. In der H.F.-Technik benutzt man ihn zur Bestimmung der Modulationstiefe, zur Beobachtung der Kurvenform von Spannungen und Strömen niedriger und hoher Frequenzen, sowie zur Beobachtung von Vorgängen in Schwingkreisen u.a.m.

Bemerkungen

Bei der Benutzung des Batteriegerätes (EO 1 / 60 / 5 B) sind keine weiteren Hilfsspannungen erforderlich, da die benötigten Spannungen im Gerät selbst erzeugt werden.

weitere Aufnahmen des Exponats ...

[00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938 [00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938 [00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938 [00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938

EO 1 / 60 / 5 NVH

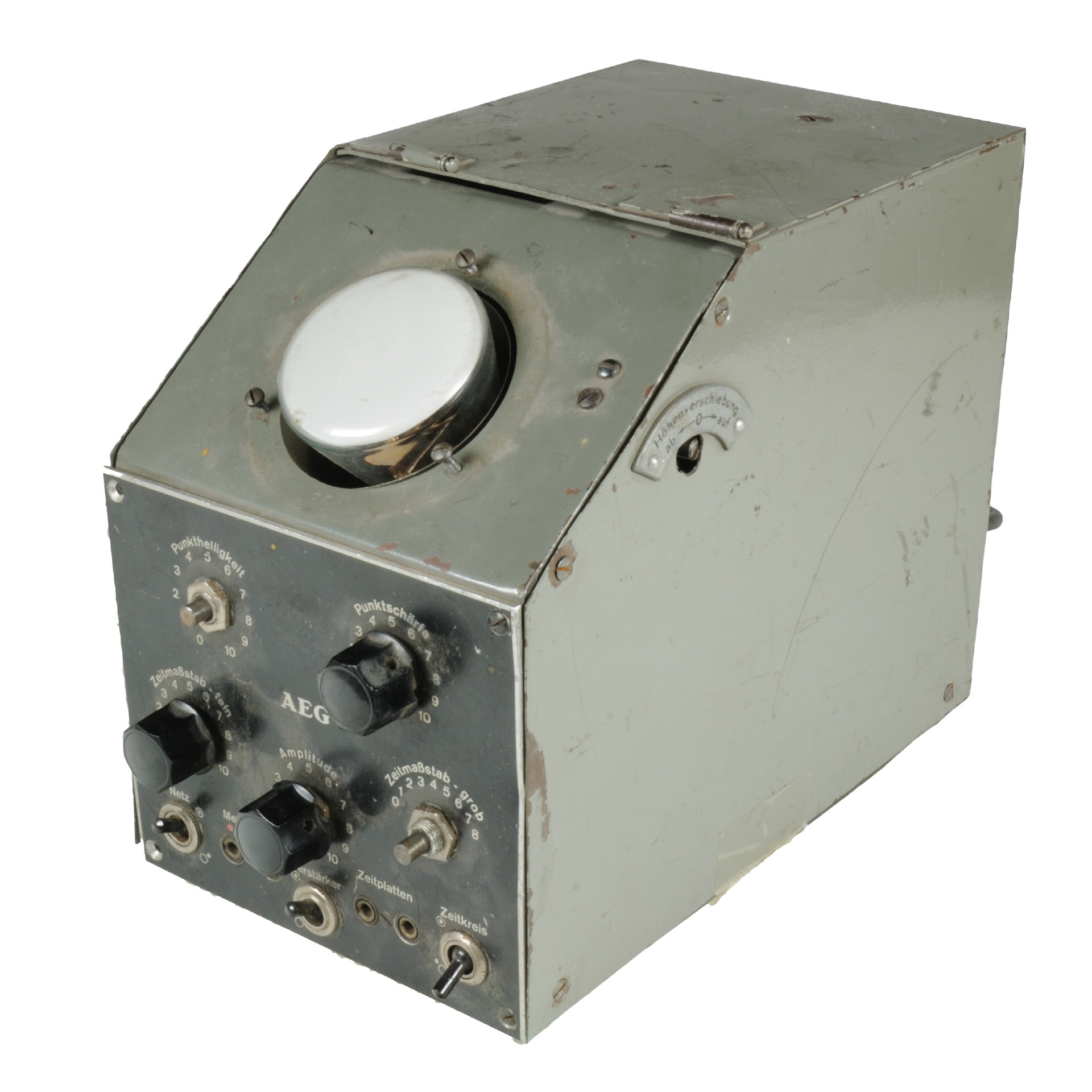

[00024] Kleinoszilloskop EO 1 / 60 / 5 NVH, AEG

Der Type NVH des Oszillograph unterscheidet sich durch einen zusätzlichen Regler zur Höhenverschiebung auf der rechten Geräteseite. Das Exponat (Inventar [00024], Seriennummer 447) befindet sich allerdings in einem äußerst schlechten und unvollständigen Zustand, daher ist es schwierig, weitere Unterschiede der Typen zu erkennen.
