Kleinoszillograph O19


letzte Änderung 2013-08-06
Inventarnummer 00544
Bezeichnung Kleinoszillograph O 19
Hersteller Allgemeine Elektricitäts-Gesellschaft
Datierung ca. 1960
Kategorie aktive Messgeräte Oszillograph
Material Blechgehäuse
Abmessungen (BTH) 135 ∙ 350 ∙ 240 mm
Masse 7,2 kg
Zustand 2A
funktionsfähig, einige Bauteile wurden ersetzt (siehe Aufnahmen)
Markierungen Typenschild auf der Rückseite:
Nr. 74863
PL-Nr. 12/9136
Beschreibung -
Referenz -

Gerätecharakteristik

Datenblatt nicht vorhanden
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
Netzanschluß 220 V
Bestückung PCC88, 2 x PCF82, 2 x PCC85, PCF80, PCL82, DG7-74A, 0A2, 4-12V0.3A

Anwendung

weitere Aufnahmen des Exponats ...

[00544] Kleinoszillograph O 19 - kleines tragbares Service-Oszilloskop; AEG; ca. 1960 [00544] Kleinoszillograph O 19 - kleines tragbares Service-Oszilloskop; AEG; ca. 1960 [00544] Kleinoszillograph O 19 - kleines tragbares Service-Oszilloskop; AEG; ca. 1960

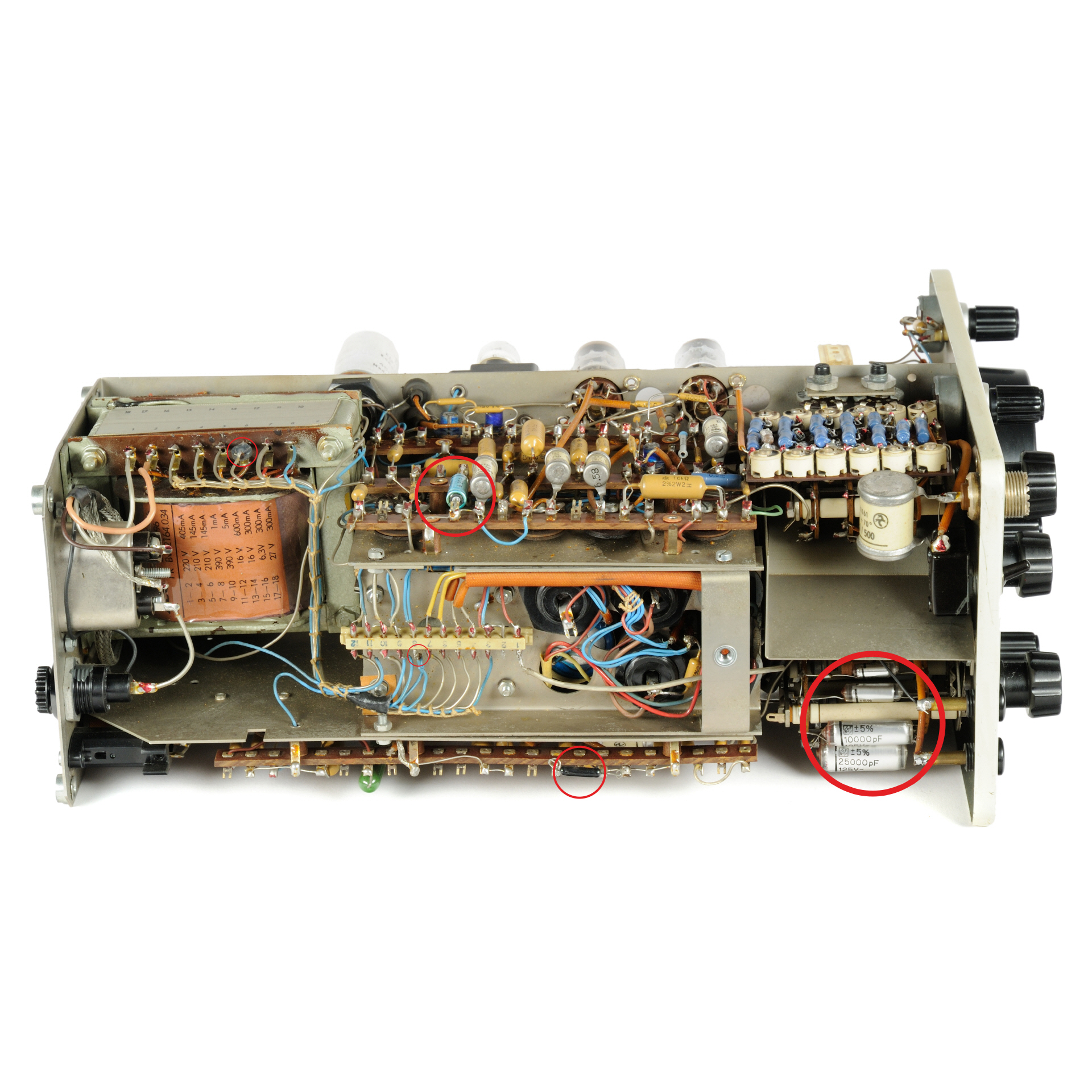

... geänderte Bauteile rot markiert ...

[00544] Kleinoszillograph O 19 - kleines tragbares Service-Oszilloskop; AEG; ca. 1960 [00544] Kleinoszillograph O 19 - kleines tragbares Service-Oszilloskop; AEG; ca. 1960 [00544] Kleinoszillograph O 19 - kleines tragbares Service-Oszilloskop; AEG; ca. 1960

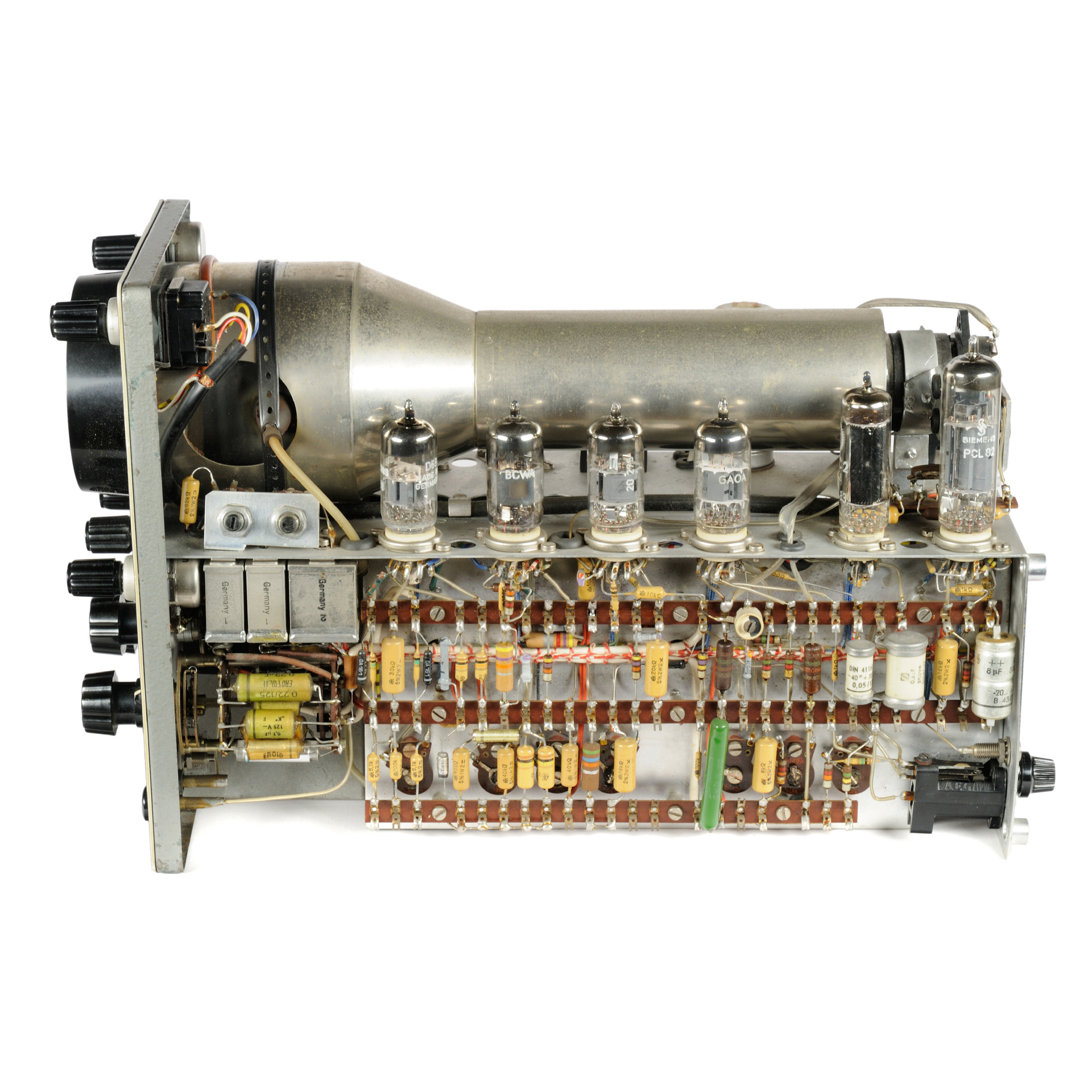

Baugleiches Gerät ohne Herstellerkennzeichnung

Das folgend abgebildete Gerät ist nahezu baugleich mit dem O 19. Folgende Änderungen sind erkennbar:
- Frontplatte schwarz, kein Blechfalz
- Kein AEG Logo auf der Frontplatte
- Kein Typenschild
- Separate Ausgänge auf der Rückseite
- Gewicht mit ca. 8 kg größer als beim Original

[00544] Kleinoszillograph, baugleich AEG O 19; unbekannter Hersteller; ca. 1960 [00544] Kleinoszillograph, baugleich AEG O 19; unbekannter Hersteller; ca. 1960 [00544] Kleinoszillograph, baugleich AEG O 19; unbekannter Hersteller; ca. 1960 [00544] Kleinoszillograph, baugleich AEG O 19; unbekannter Hersteller; ca. 1960
