C-27


Inventarnummer 00850
Bezeichnung C-27
  Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer
Hersteller Tektronix Inc.
Datierung ca. 1965
Material -
Abmessungen (BTH) 200 ∙ 360 ∙ 280 mm
Masse 5,1 kg
Zustand 3/-
Markierungen (Typenschild fehlt)
Beschreibung Die C-27 Kamera ist ein modulares Kamera-System, das an unterschiedliche Anforderungen angepasst werden kann. Es können verschiedene POLAROID Systeme und Verschlüsse kombiniert werden. Durch eine Adapterplatte kann die Kamera in vier Richtungen gedreht an das Oszilloskop angebaut werden.

Das hier vorgestellte Exemplar besteht aus einen elektronischen Verschluss (ILEX) mit dem dazu passenden Steuergerät und einer für Filmkassetten. Zusätzlich ist noch ein mechanischer Verschluss (ILEX) mit einer POLAROID für Roll-Filme vorhanden.
Schrifttum - Tektronix Cameras (1964) [6.668 KB]
- Oscilloscope Camera System 5-Inch (1964) [33.373 KB]

Gerätecharakteristik (Montiertes System)

Film Kassette Polaroid Land 3¼ x 4¼ Pack-Film Back, 8 exp.
Seriennummer: CB 393514
Optisches System Series 125 - f 1.9 - 1:0.85 MAG
ILEX 3 INCH (75mm) f:1.9 OSCILLO PARAGON 1:0.85X

ILEX No. 3 SYNCHRO ELECTRONIC
f: 1,9 | 2 | 2,8 | 4 | 5,6 | 8 | 11 | 16
Chassis - C27 Main Frame Part No. 122-676
- Standard Frame Part No. 122-591
- Adapter Part No. 122-602
Sonstiges ILEX Speedcomputer
t: T | 4 | 2 | 1 | 1/2 | 1/4 | 1/8 | 1/15 | 1/30 | 1/60

weitere Aufnahmen des Exponats ...

[00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965
[00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965

Gerätecharakteristik (2. System)

Film Kassette Polaroid Land 3¼ x 4¼ Roll-Film Back, 8 exp. Part No. 122-591
Series Forty Roll Film Adapter
Seriennummer: CB 605115

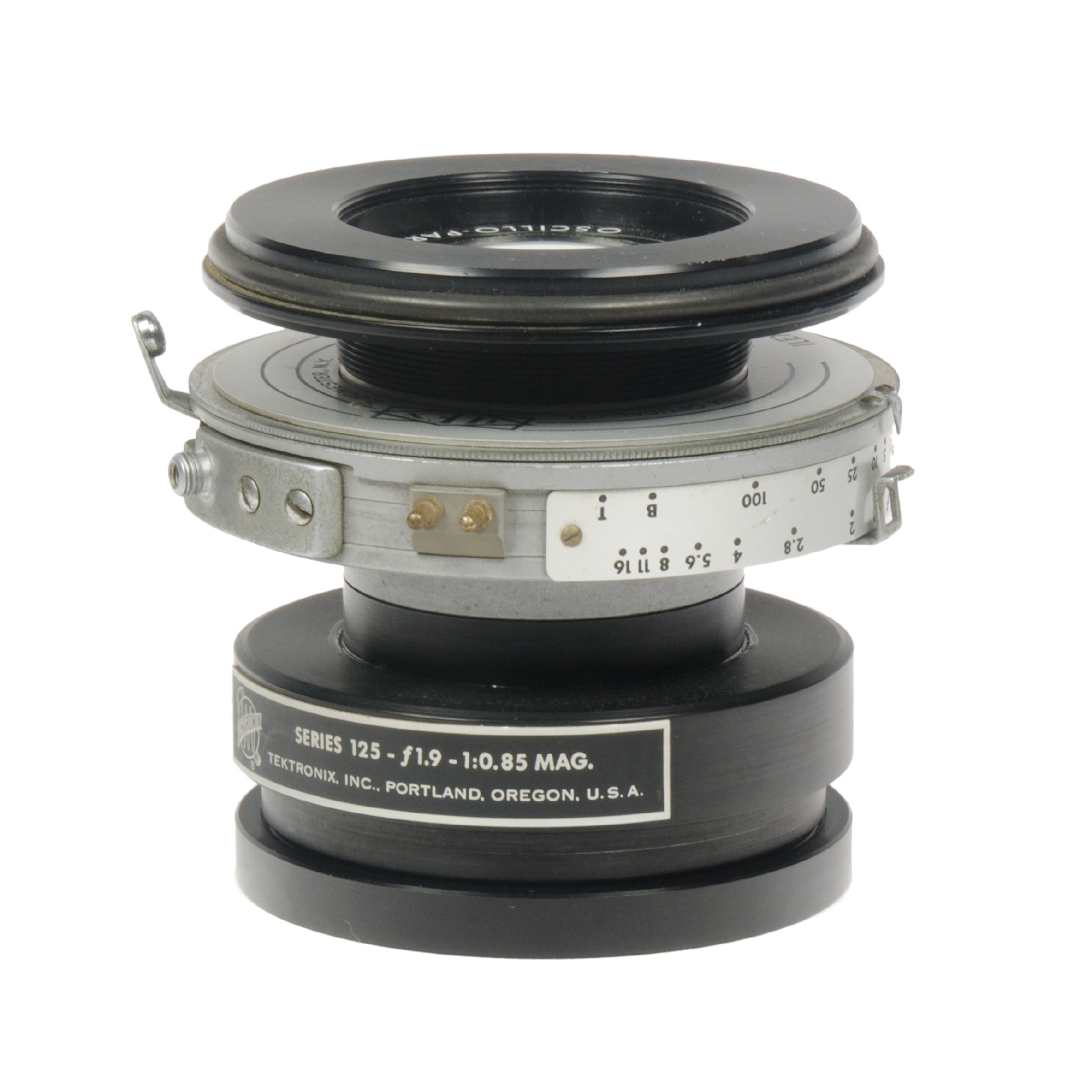

Optisches System Series 125 - f 1.9 - 1:0.85 MAG
ILEX 3 INCH (75mm) f:1.9 OSCILLO PARAGON 1:0.85X

ILEX SYNCHRO PARAGON No. 3X UNIVERSAL
f: 1,9 | 2 | 2,8 | 4 | 5,6 | 8 | 11 | 16
t: 1 | 1/2 | 1/5 | 1/10 | 1/25 | 1/50 | 1/100 | B | T

Chassis - Standard Frame Part No. 122-591
- Adapter Part No. 122-602
Sonstiges -

weitere Aufnahmen des Exponats ...

[00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965 [00850] Oszilloskop Kamera C-27 für Tektronix 5x und 7x Oszilloskope mit Polaroid Camera Pack Film Back und ILOX Computer; Tektronix; ca. 1965

Änderungen

2017-01-29 Erfassung
