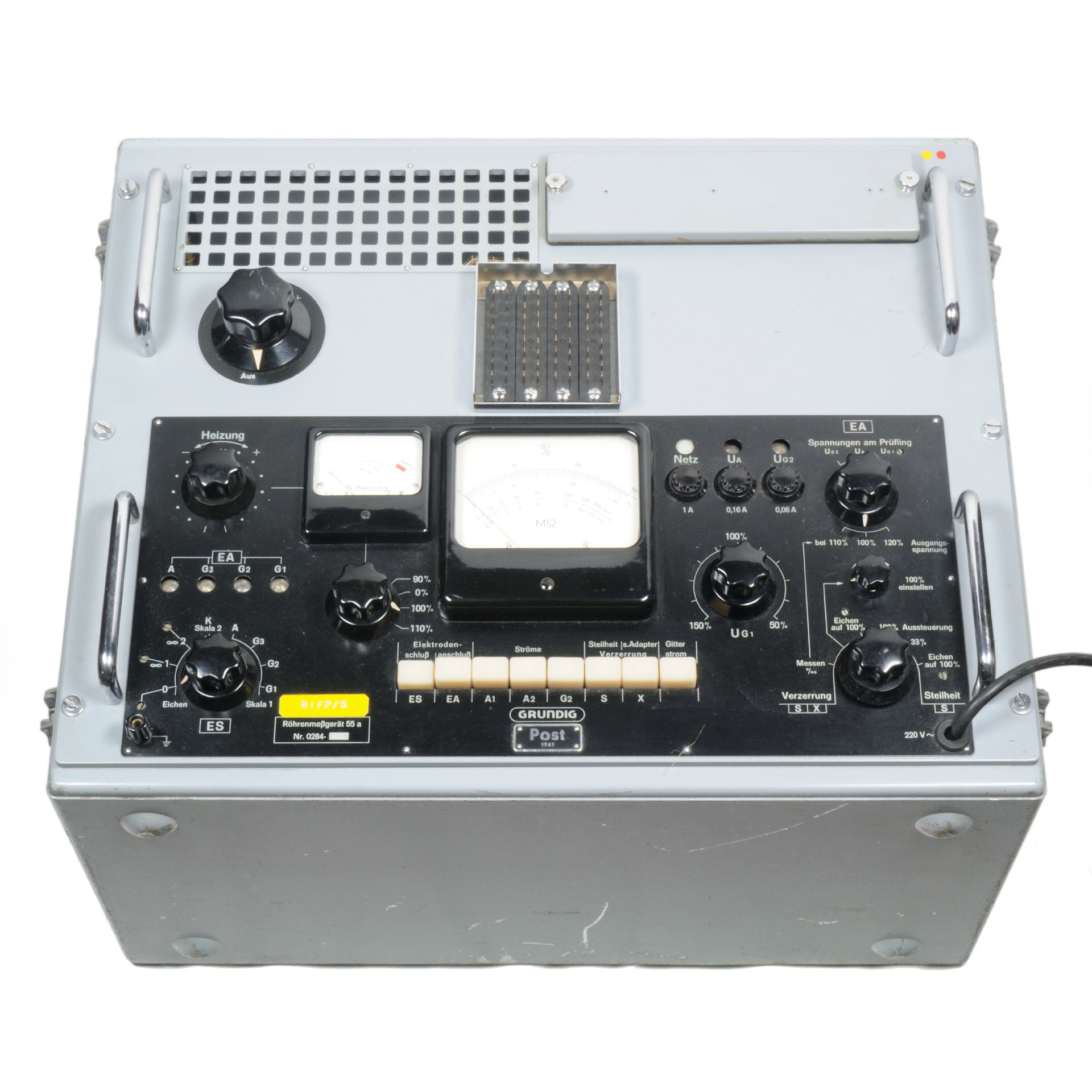

55a


letzte Änderung 2014-03-11
Inventarnummer 00896

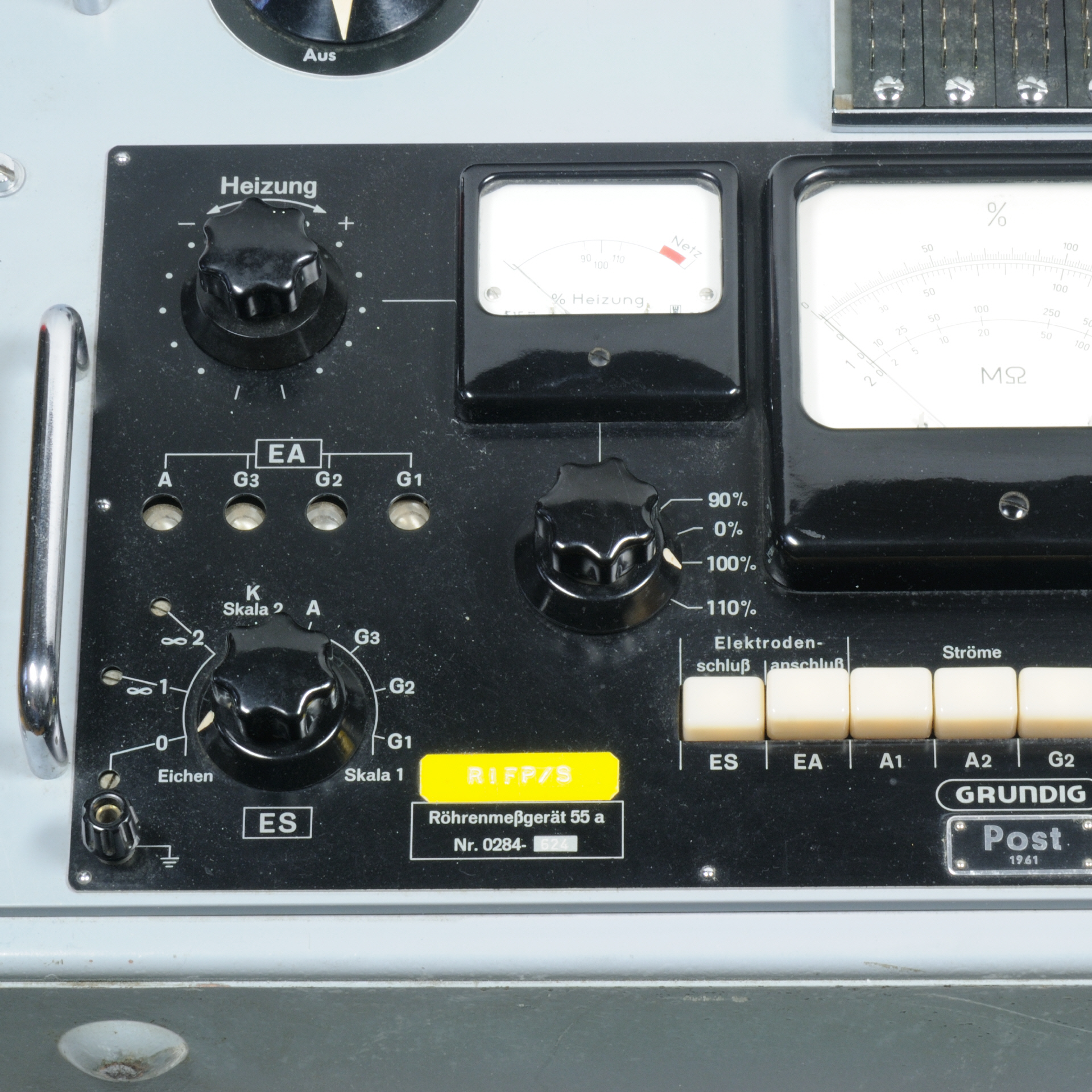

Bezeichnung Röhrenmessgerät 55a
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Datierung 1961
Material

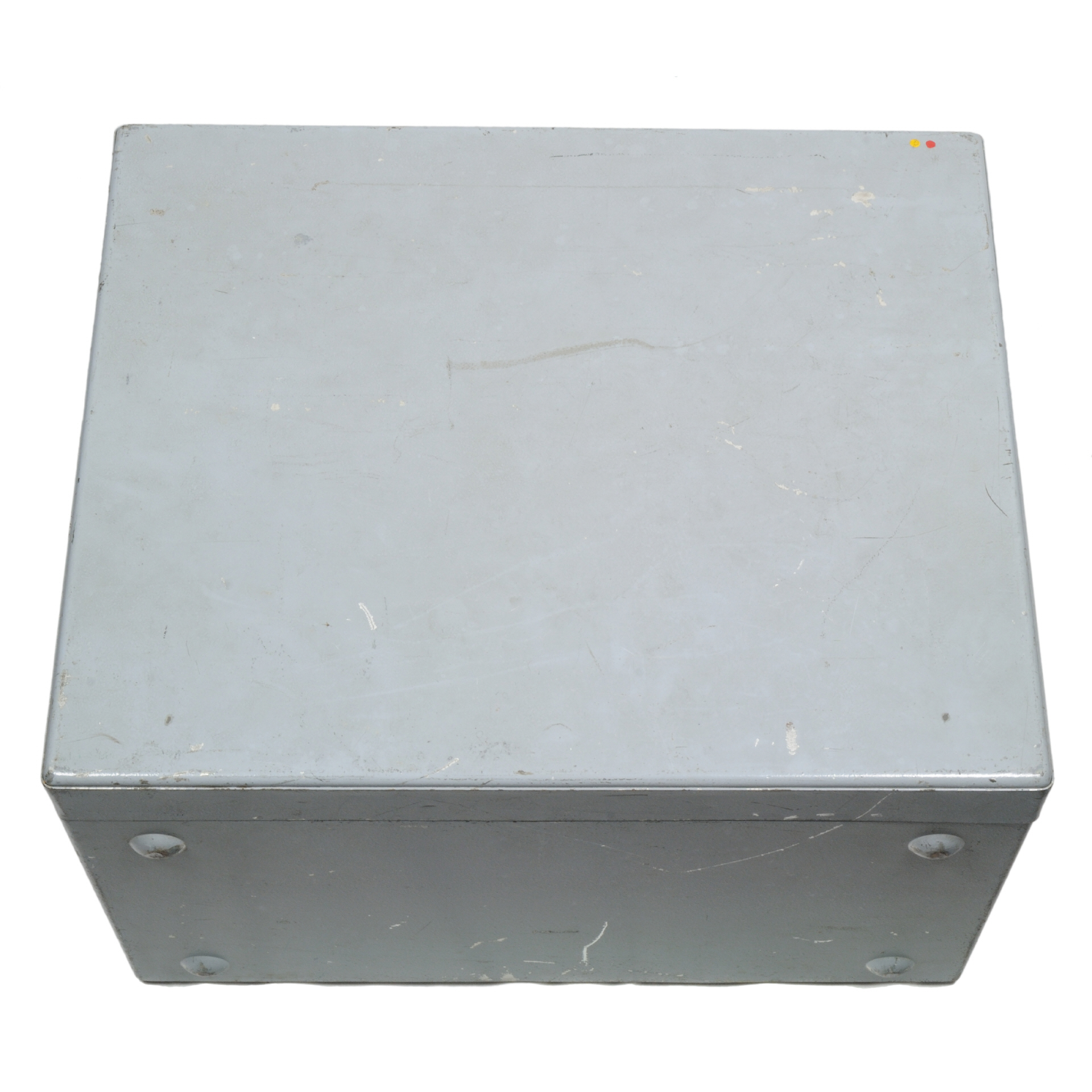

Abmessungen (BTH) 552 · 436 · 325 mm (inkl. Deckel)
Masse ca. 45 kg
Zustand 1/A
Markierungen Seriennummer 0284-624 (1961)
Beschreibung
Referenz Eine sehr ausführliche Beschreibung des 55a findet sich auf der Seite von H. T. Schmidt

Gerätecharakteristik

Messgenauigkeit -
Röhrenfassungen über spezielle Adapter (siehe weiter unten)
Heizspannungen 4 / 6,3 / 12,6 / 18 / 20 Volt
Anodenspannung 100 ... 600 Volt
Schirmgitter-Spannung 100 ... 600 Volt
Gitter-Vorspannung 0 ... -50 Volt
Datenblatt nicht vorhanden
Handbuch Handbuch [5.571 KB]
FTZ-Norm - Bedienungsanweisung [839 KB]
FTZ-Norm - Bedienungsanweisung [926 KB]
FTZ-Norm - Bedienungsanweisung [1.627 KB]
Anlage zu FTZ-Schreiben [1.729 KB]
Abnahmeprotokoll [1.029 KB]
Nachweisblatt [382 KB]
Prüfkarten Pro Röhre existieren spezielle Adapter. Folgende Einzel-Adapter sind bekannt: 18040, 18041, 2C39, 2C40, Aa, Ba / Bas, C3e, C3g, C3m, Ca / Cas / Ce, CCa, D3a, E80F, E80L, E92CC, EAA91, EF14, EF800, F2a
Schaltplan Schaltplan [3.732 KB]
Netzanschluss 220 Volt; 40 ... 60 Hz
Bestückung 1 x Ec
10 x C3m
1 x E2e
3 x STV 150/20

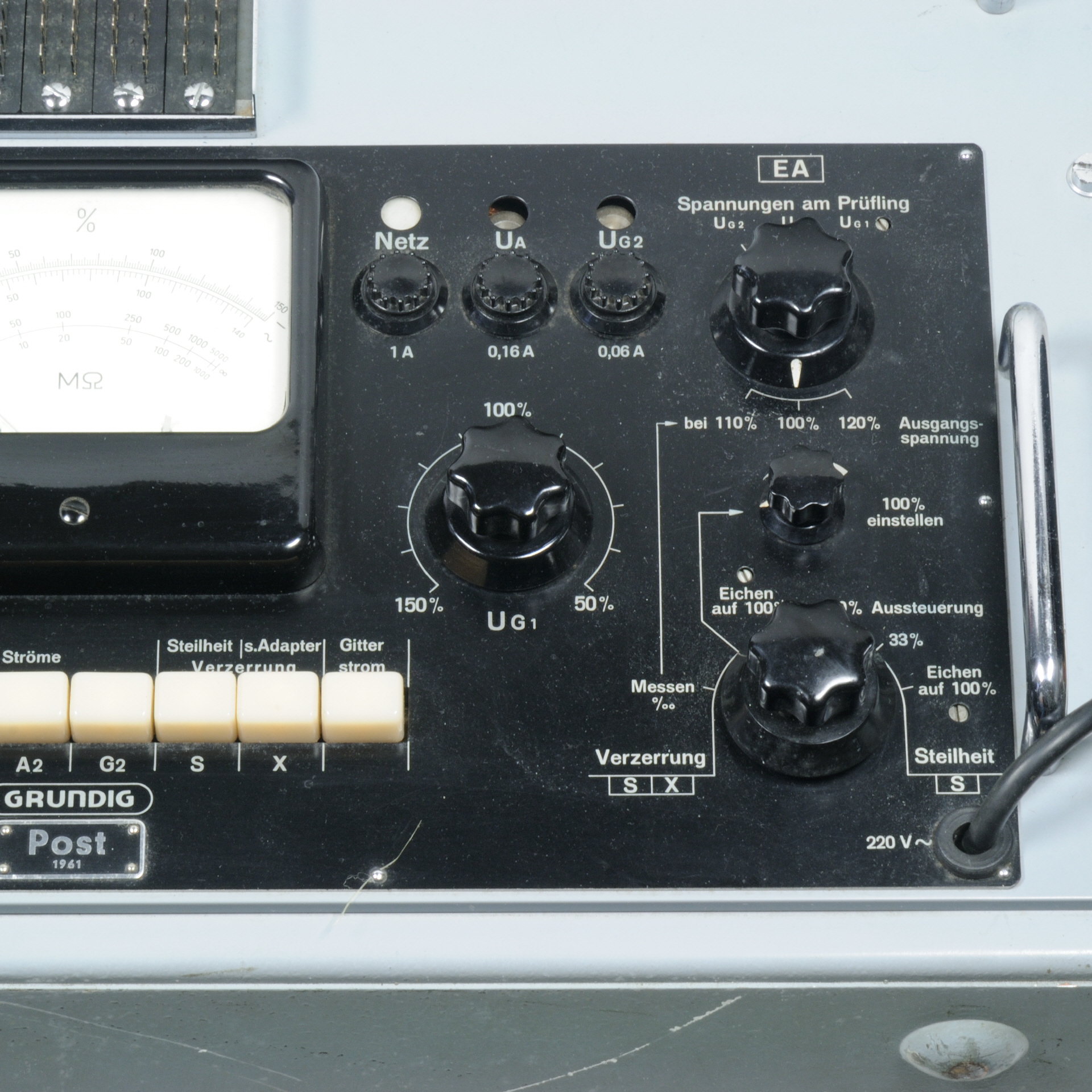

Aufnahmen des Geräts ...

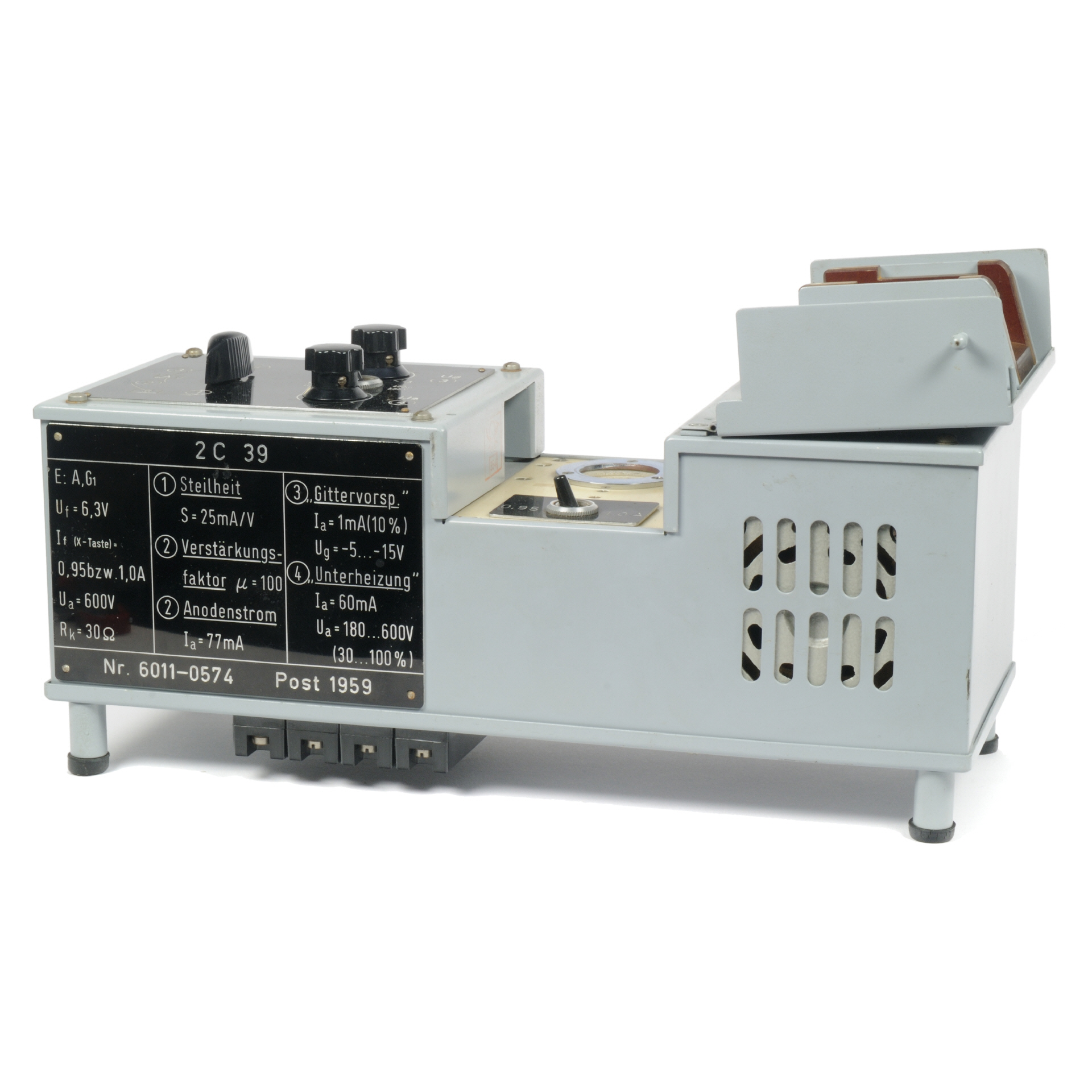

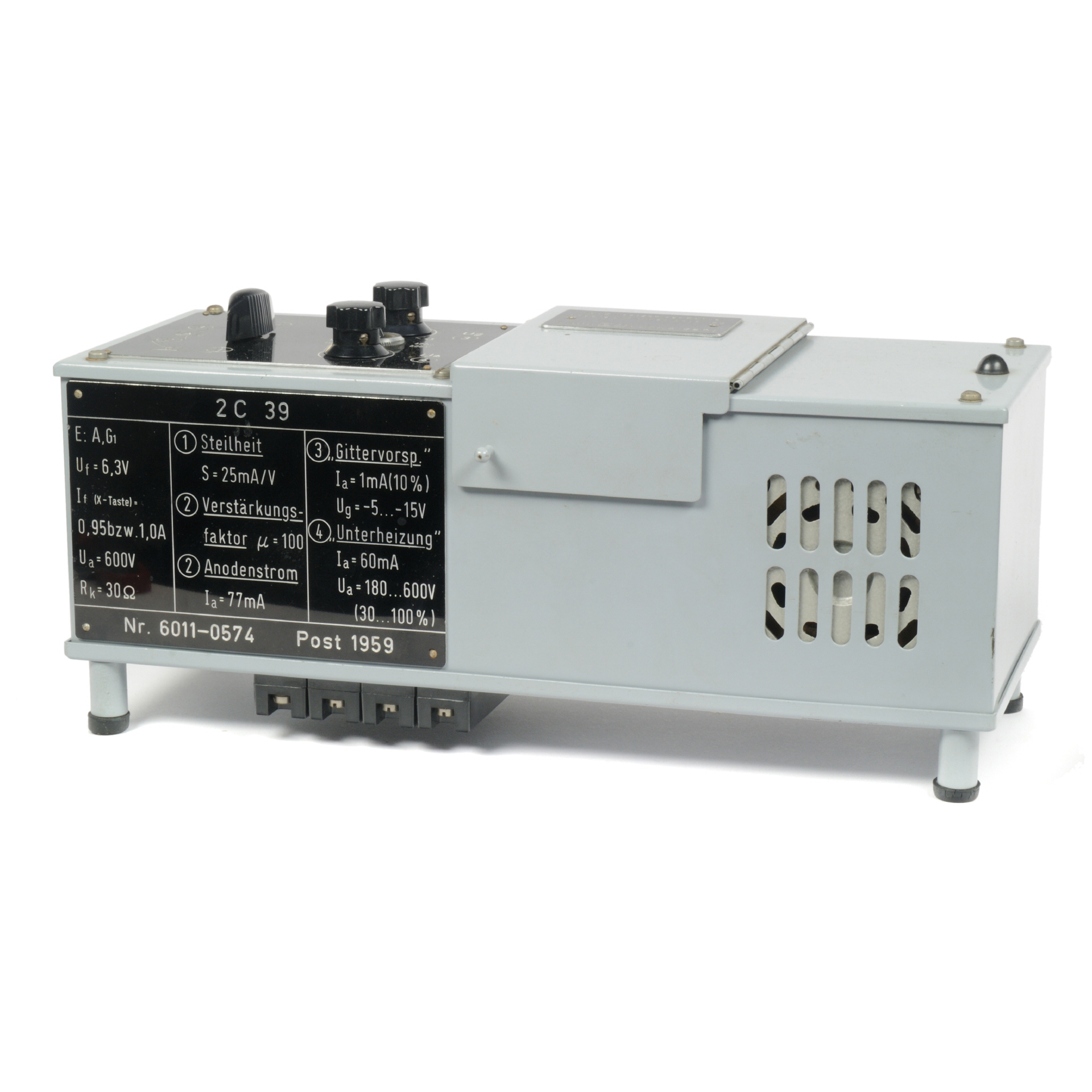

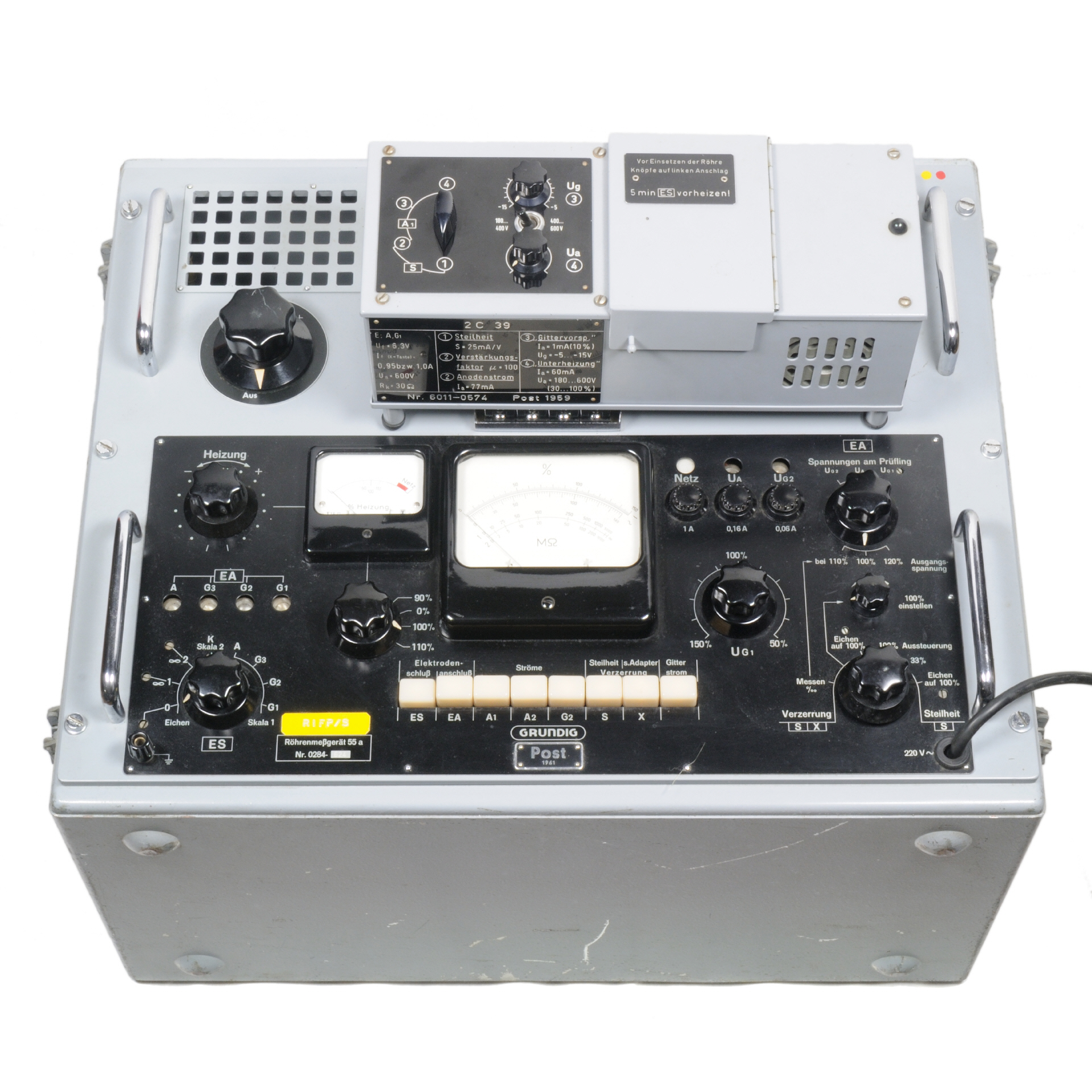

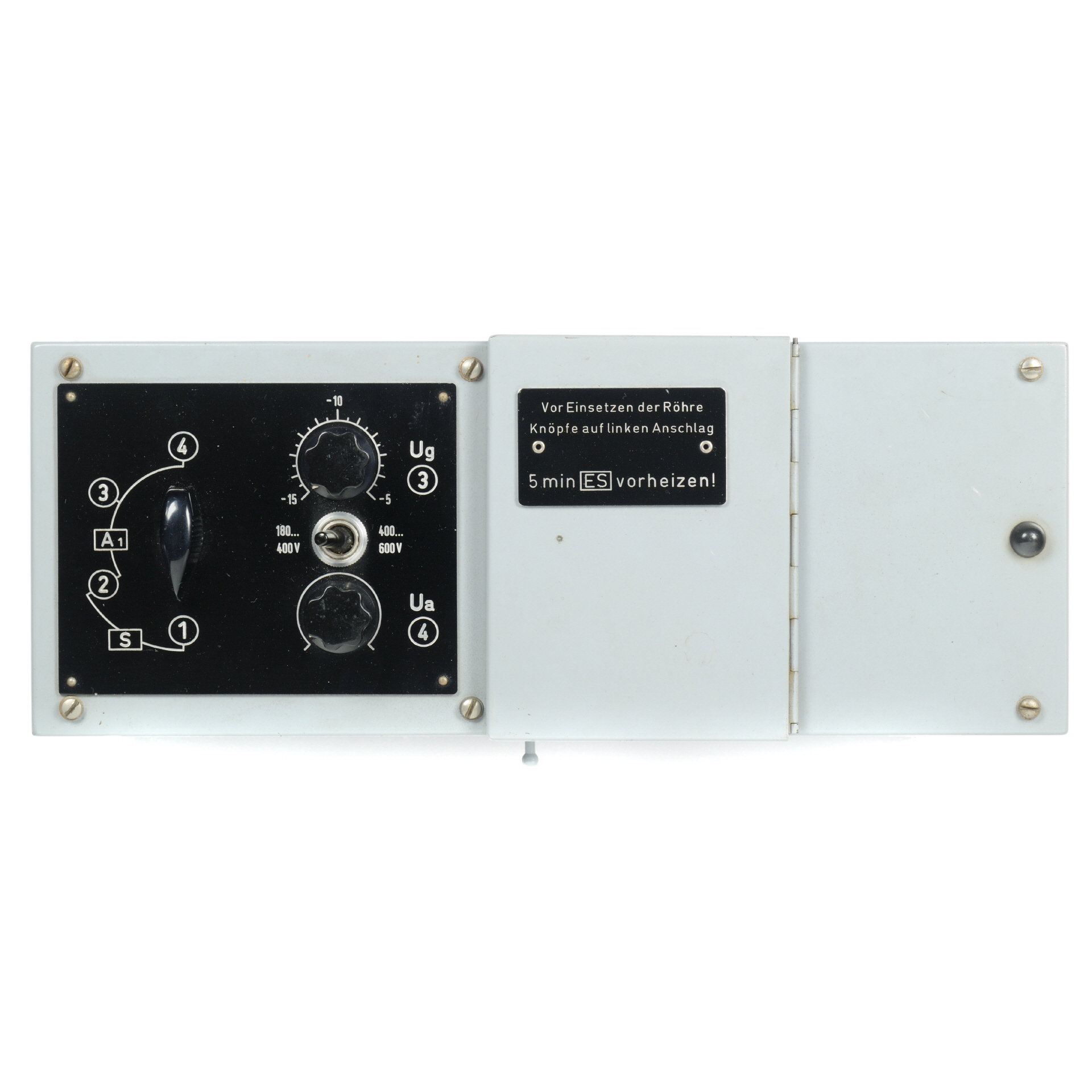

Adapter 2 C 39

Nr. / Baujahr 6011-0574 / 1959
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 300 · 115 · 130 mm
Masse 4 kg
Bestückung -

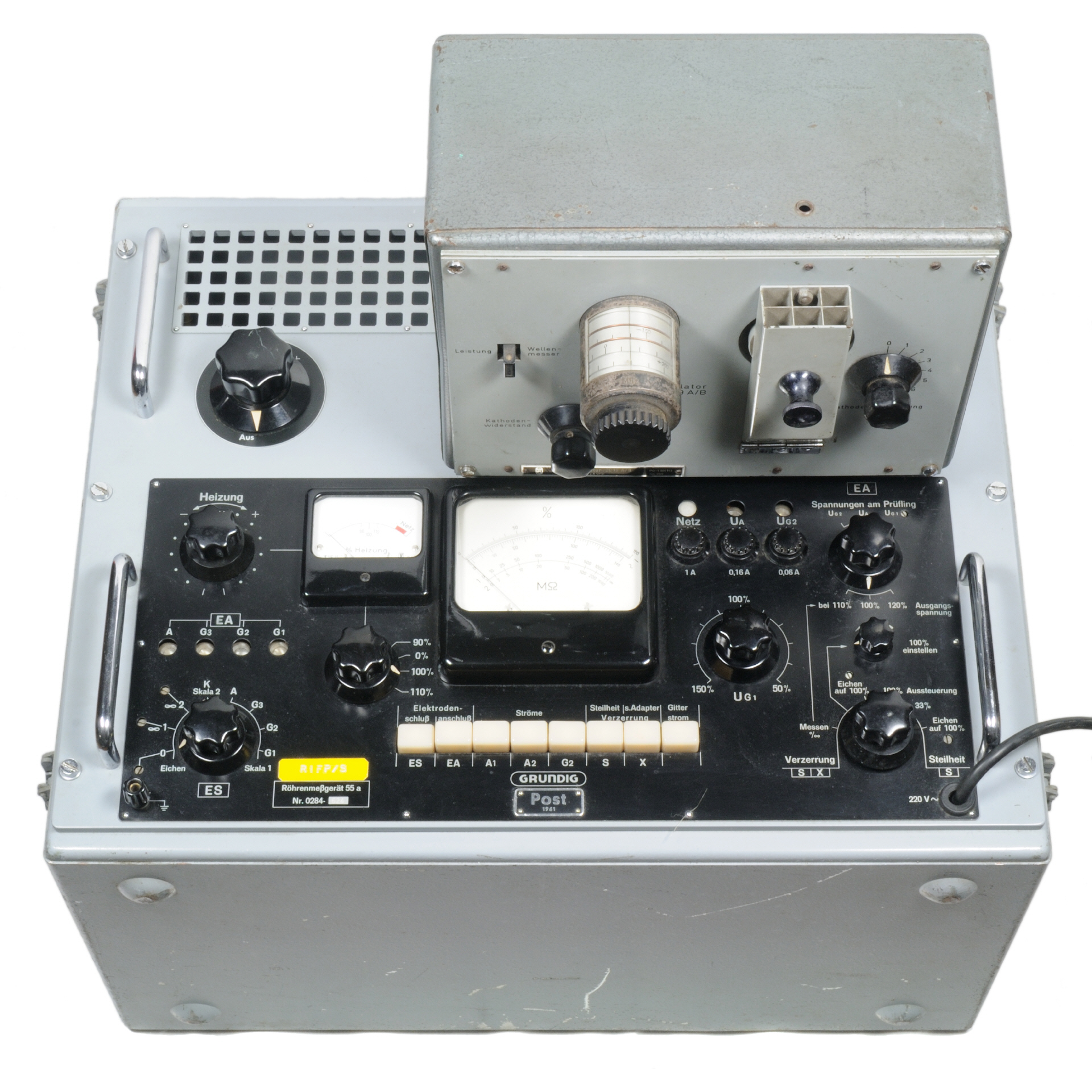

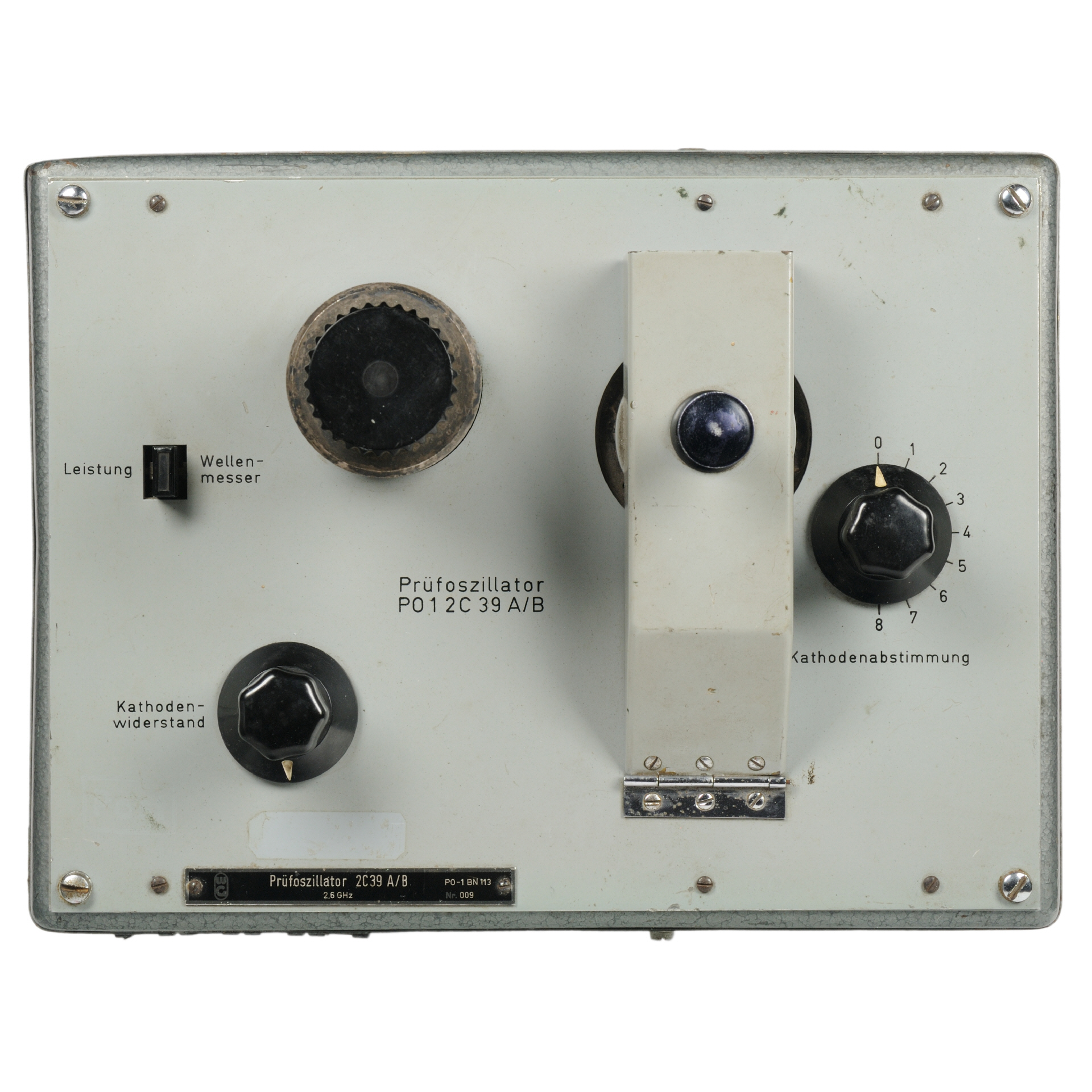

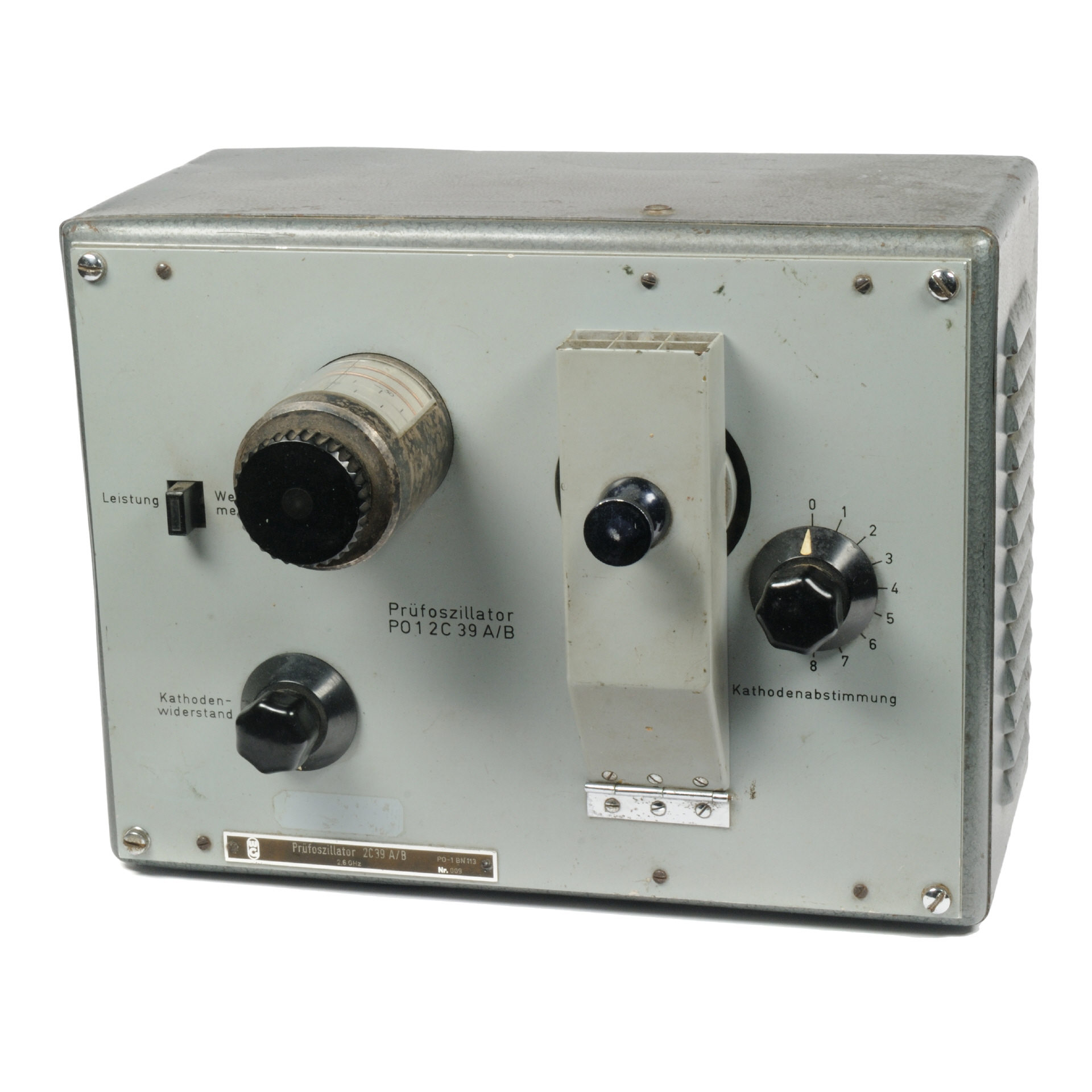

Prüfoszillator PO 1 2 C 39 A/B

Nr. / Baujahr PO 1 BN113 | Nr. 009 / ca. 1960
Hersteller Wandel & Goltermann
Abmessungen (BTH) 290 · 215 · 210 mm
Masse 8 kg
Bestückung -

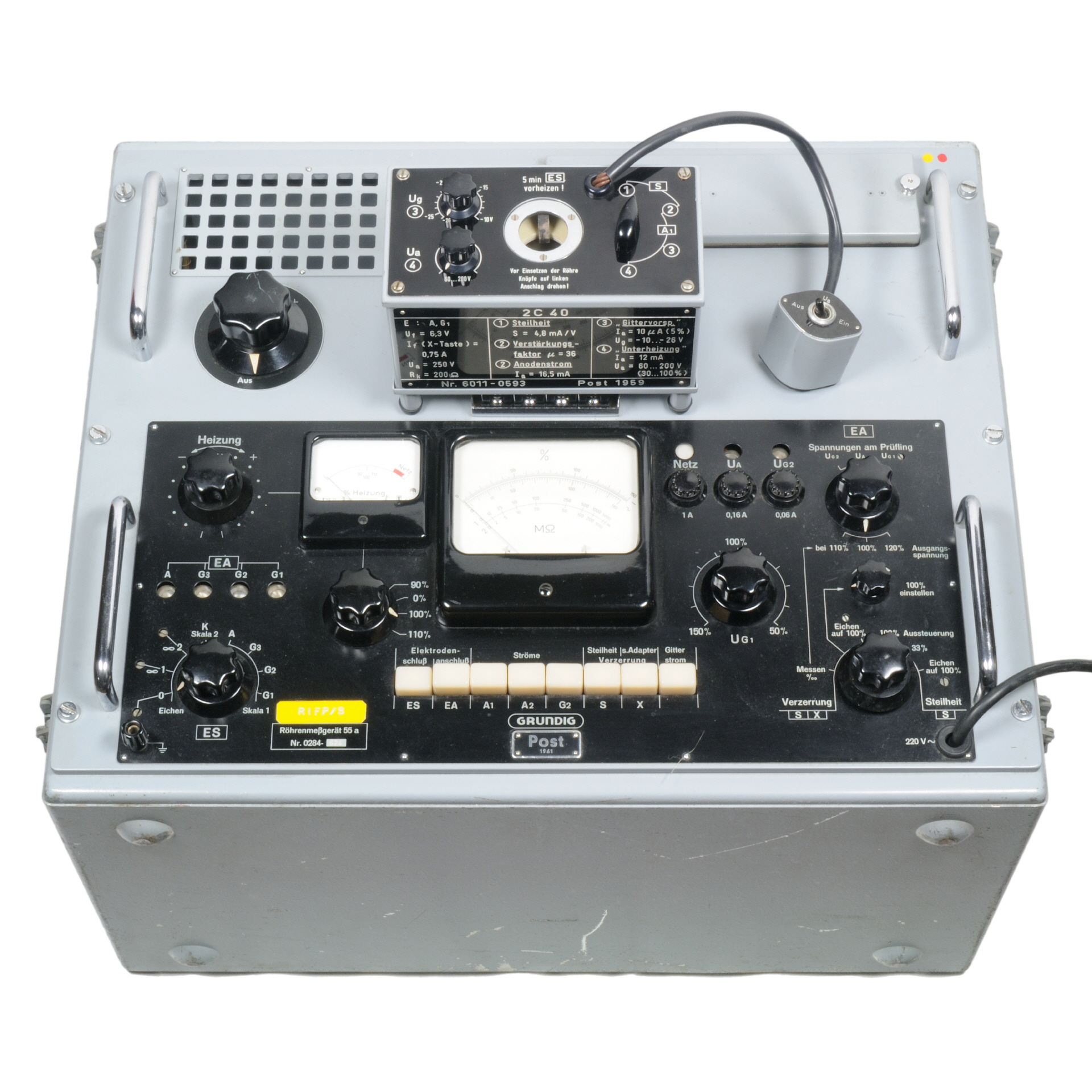

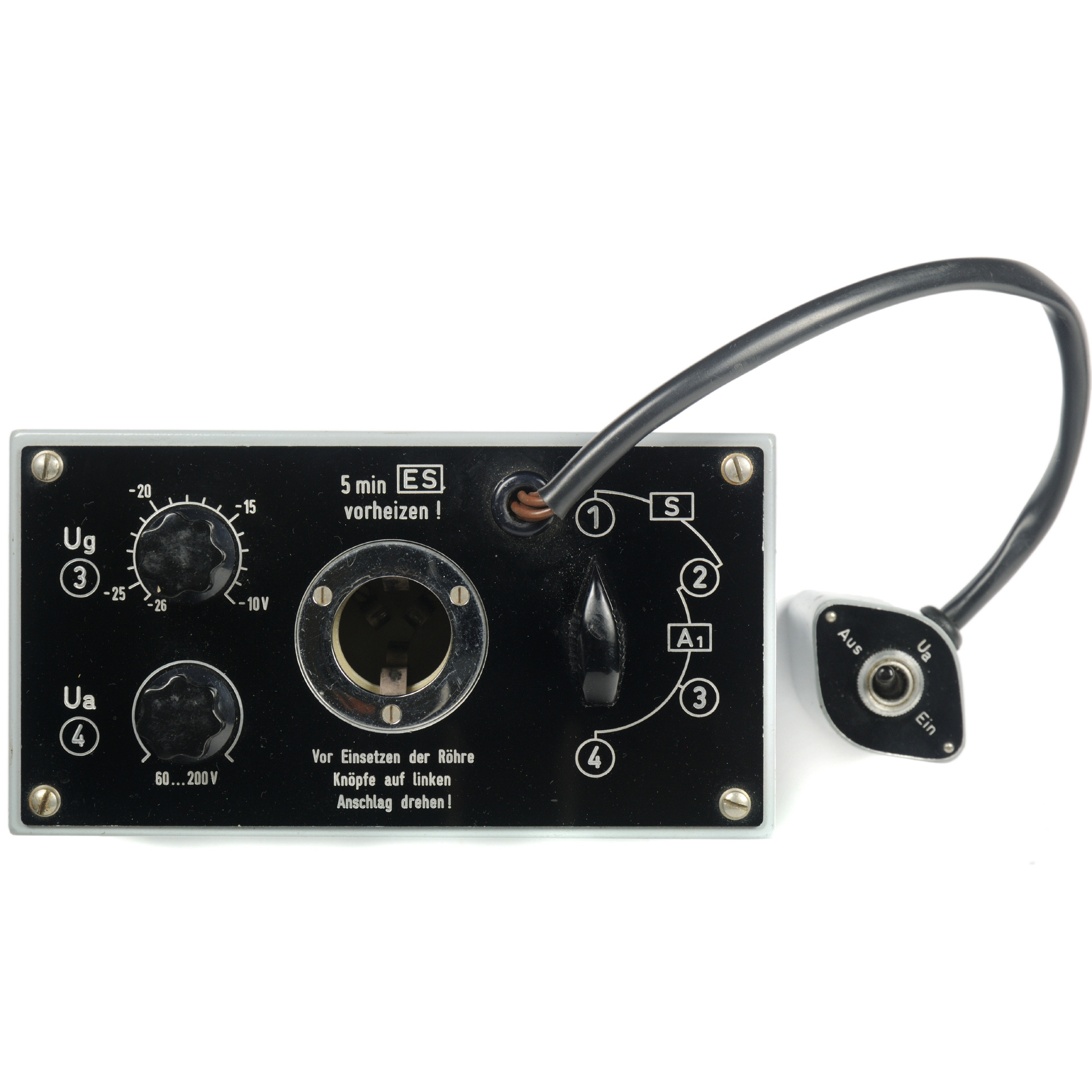

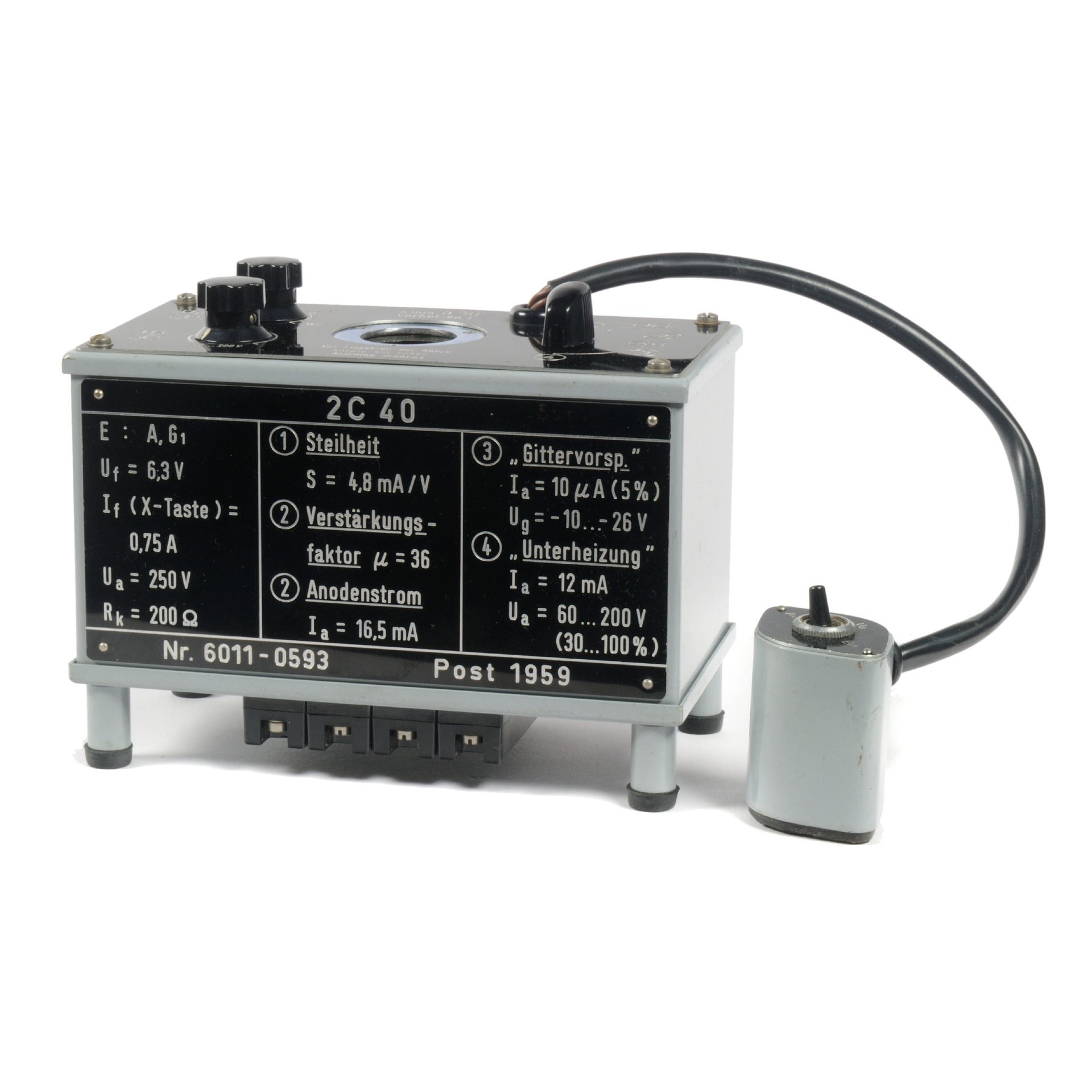

Adapter 2 C 40

Nr. / Baujahr 6011-0593 / 1959
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 170 · 90 · 120 mm (inkl. Deckel)
Masse 1,73 kg
Bestückung -


Adapter Aa

Nr. / Baujahr 6011-0638 / 1961
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 80 · 90 · 100 mm
Masse 0,66 kg
Bestückung -


Adapter Ba / Bas

Nr. / Baujahr 6011-0649 / 1960
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 80 · 90 · 100 mm
Masse 0,66 kg
Bestückung -

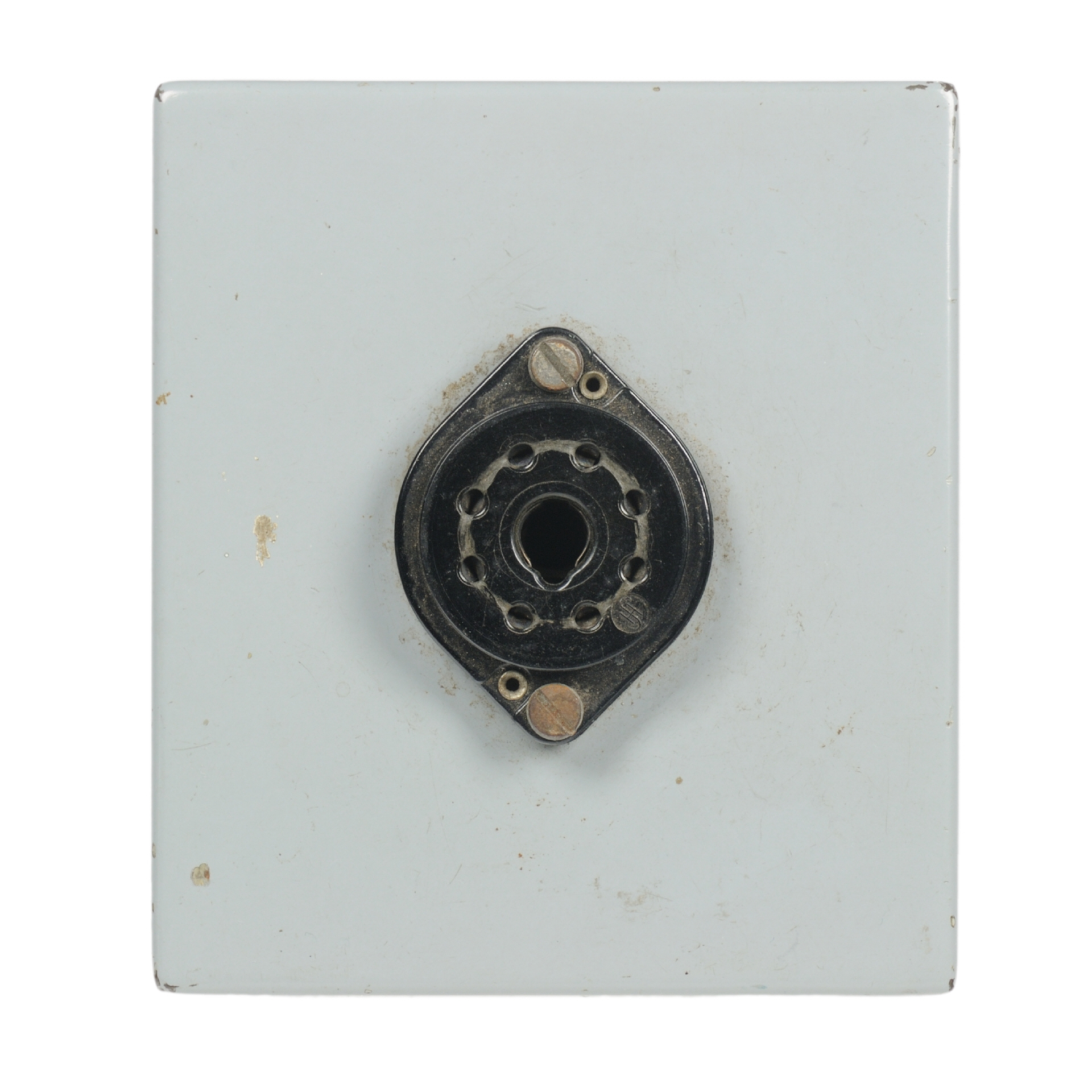

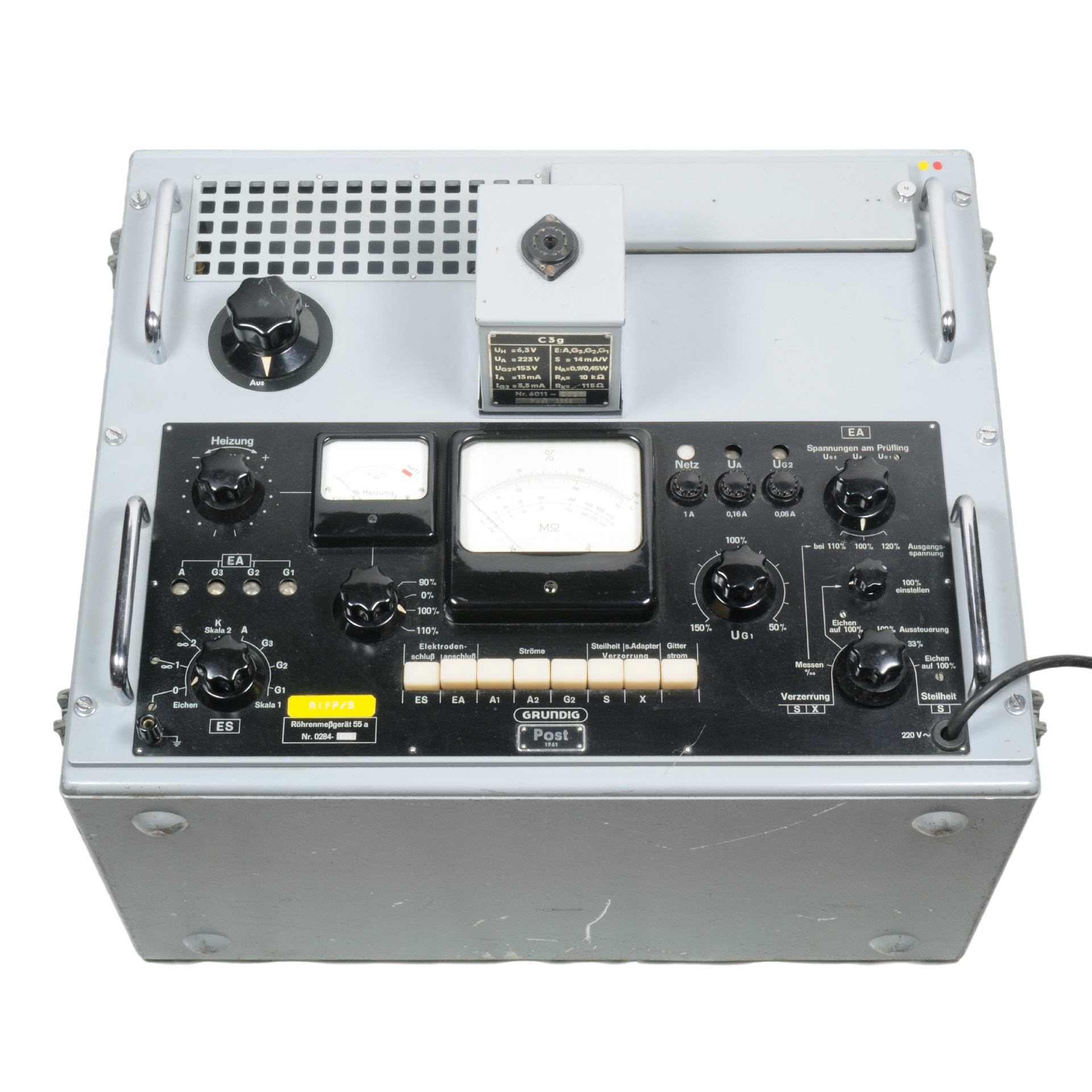

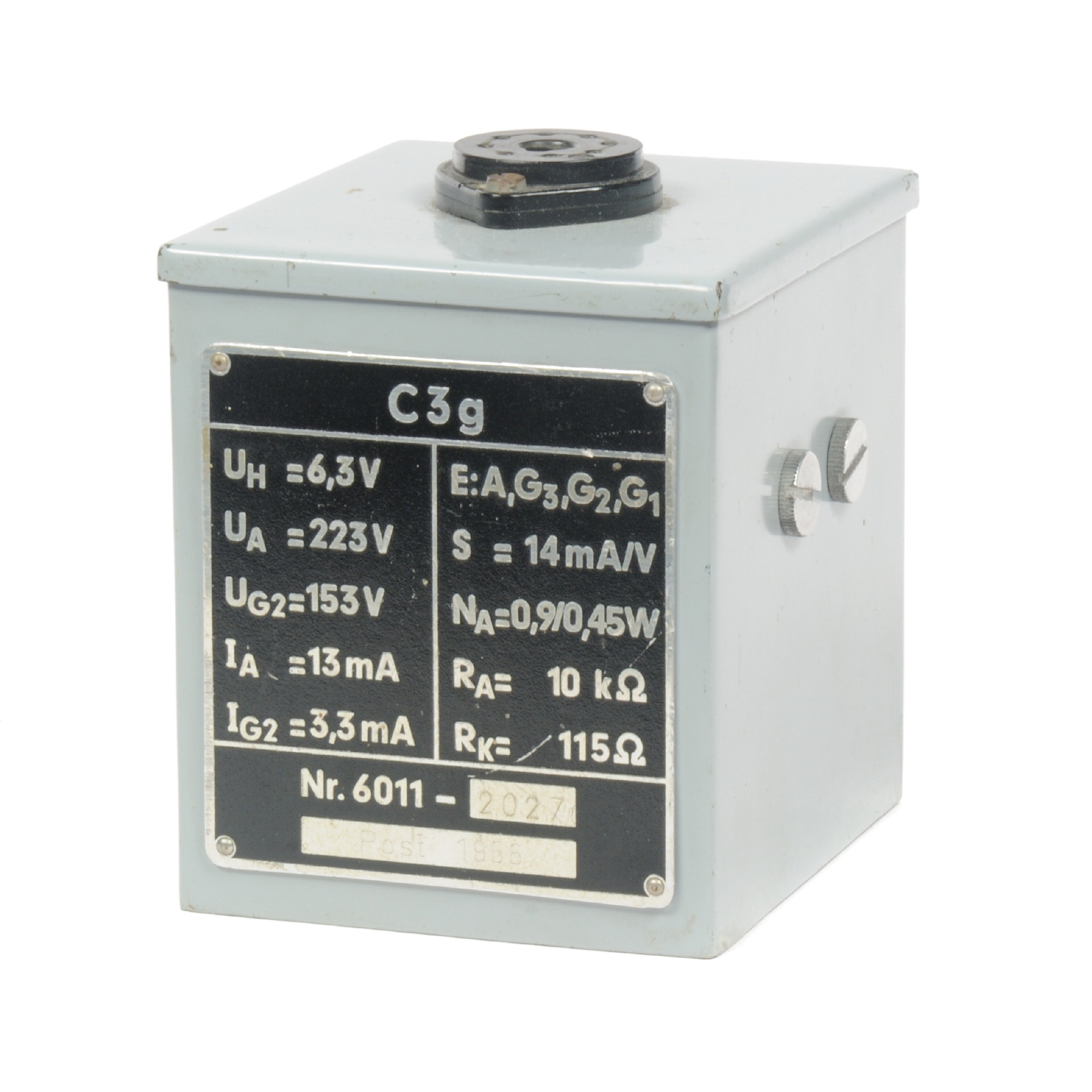

Adapter C3g

Nr. / Baujahr 6011-2027 / 1956
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 80 · 90 · 100 mm
Masse 0,66 kg
Bestückung -

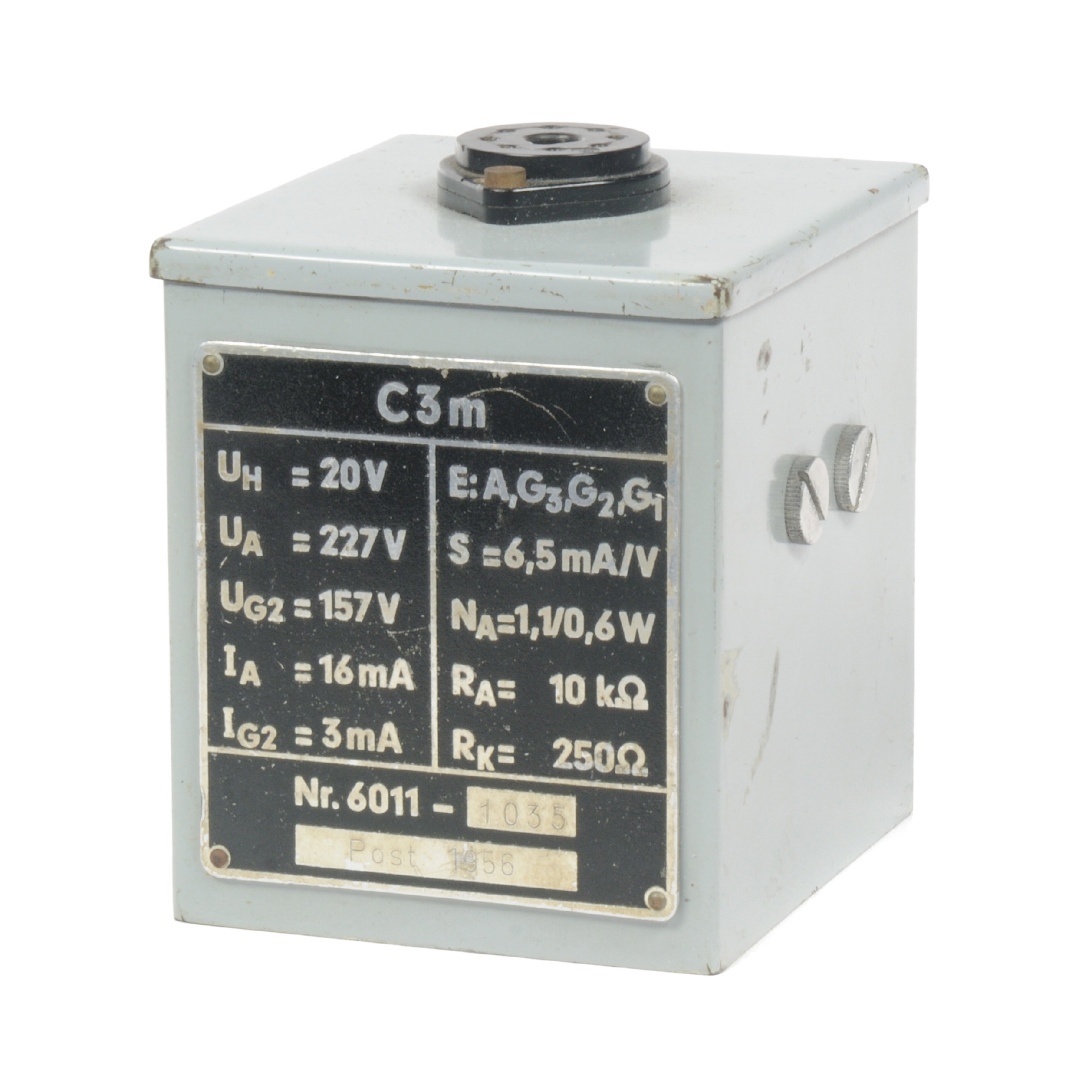

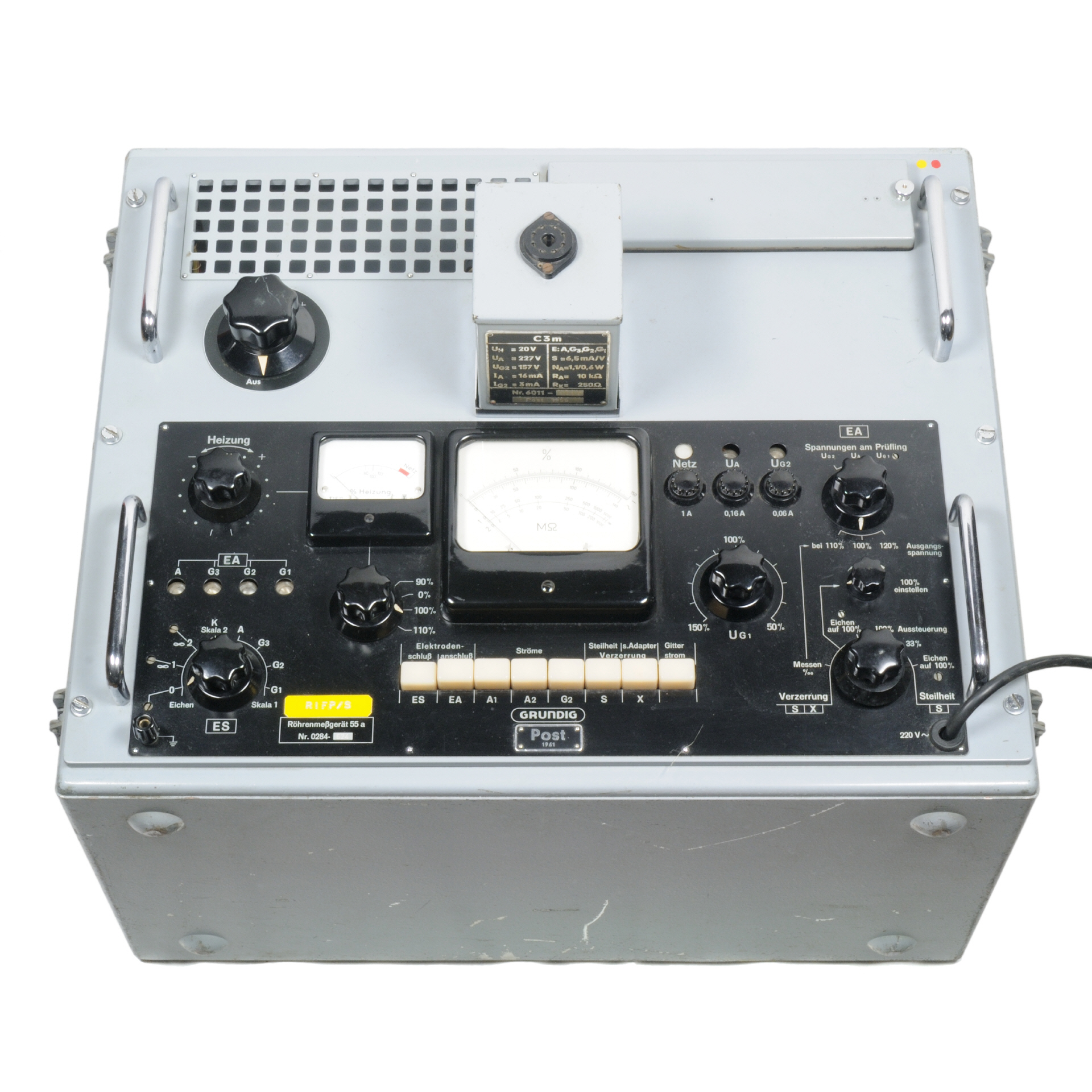

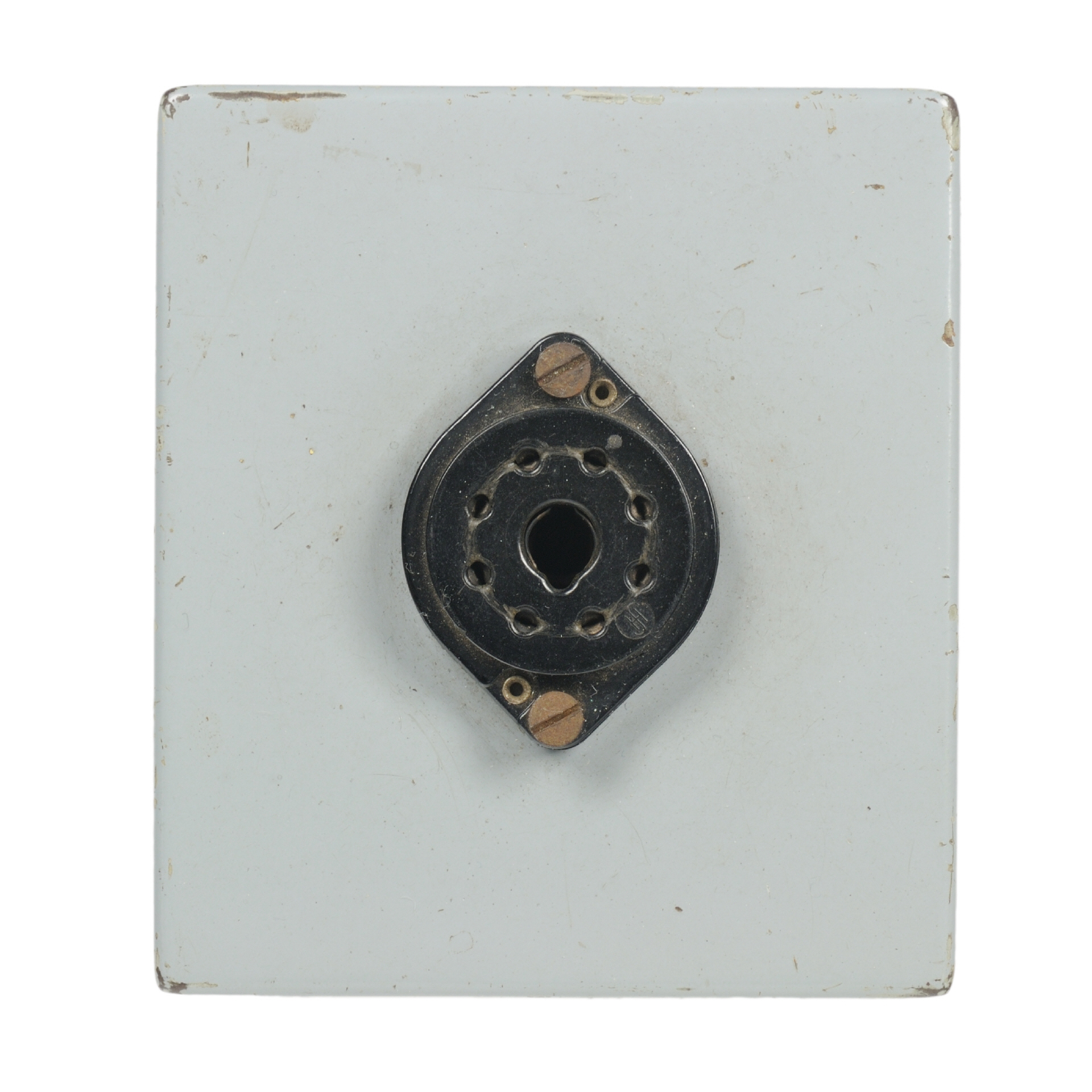

Adapter C3m

Nr. / Baujahr 6011-1035 / 1956
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 80 · 90 · 100 mm
Masse 0,66 kg
Bestückung -


Adapter Ca / Cas / Ce

Nr. / Baujahr 6011-566 / 1961
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 80 · 90 · 100 mm
Masse 0,66 kg
Bestückung -

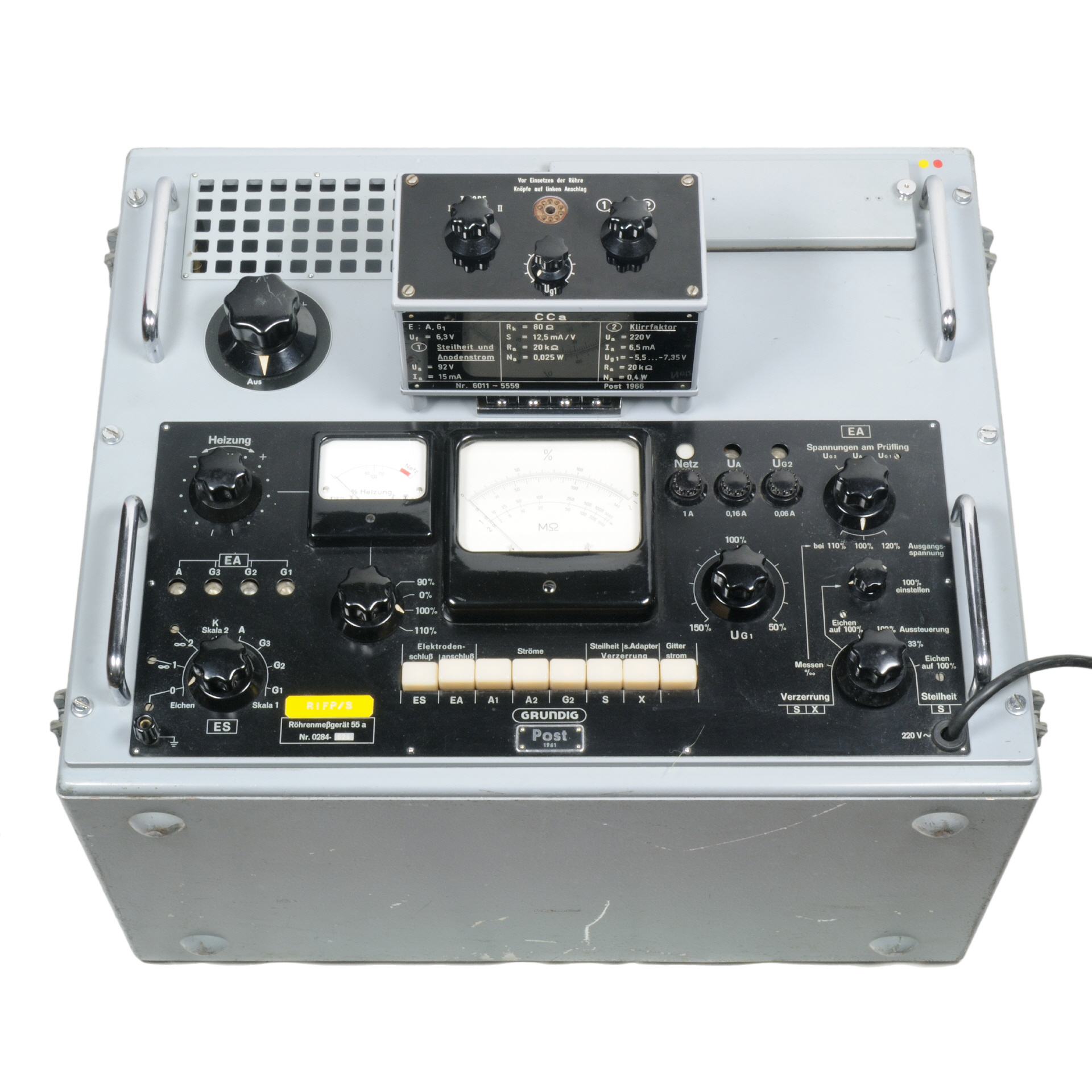

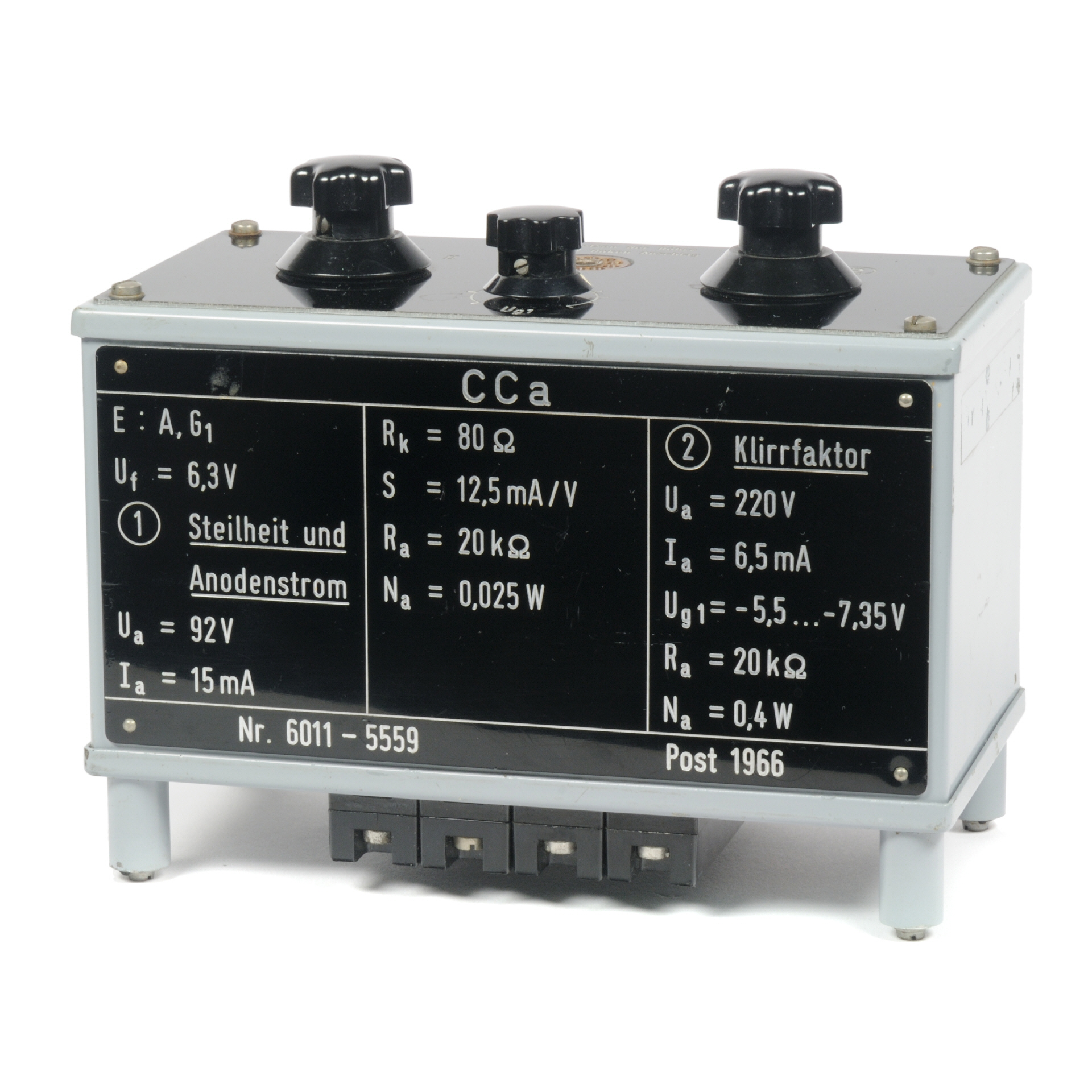

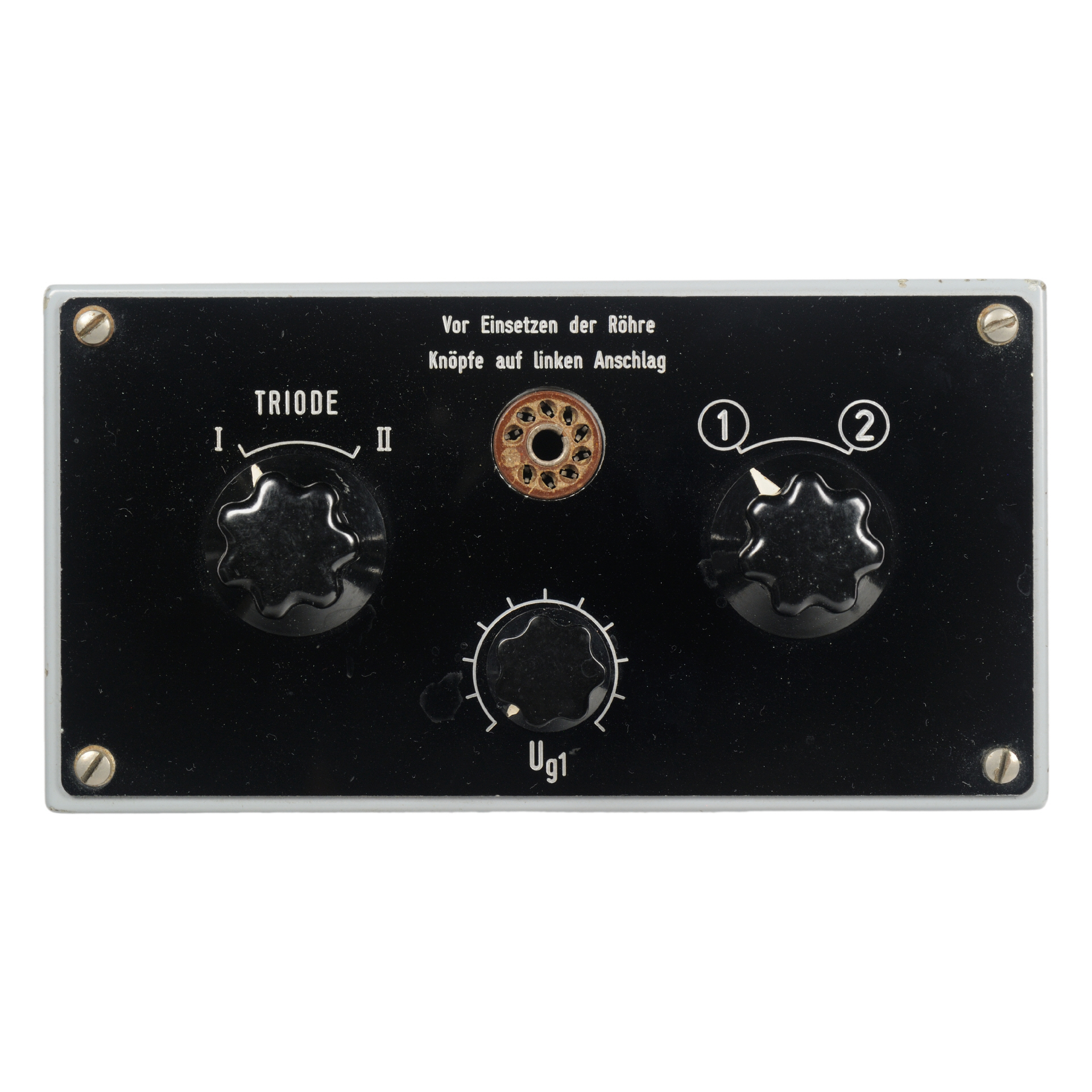

Adapter CCa

Nr. / Baujahr 6011-5559 / 1966
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 170 · 90 · 135 mm
Masse 1,43 kg
Bestückung -

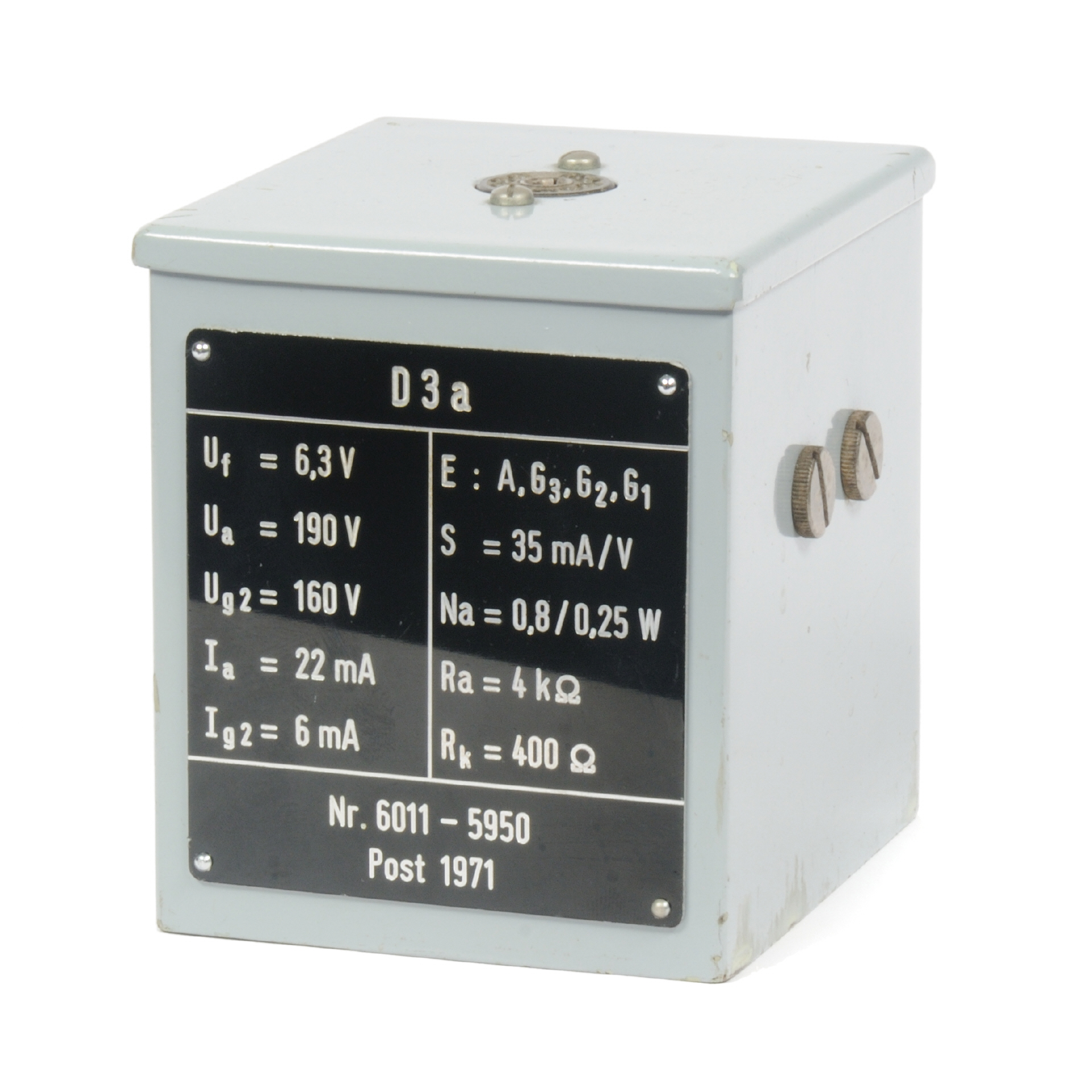

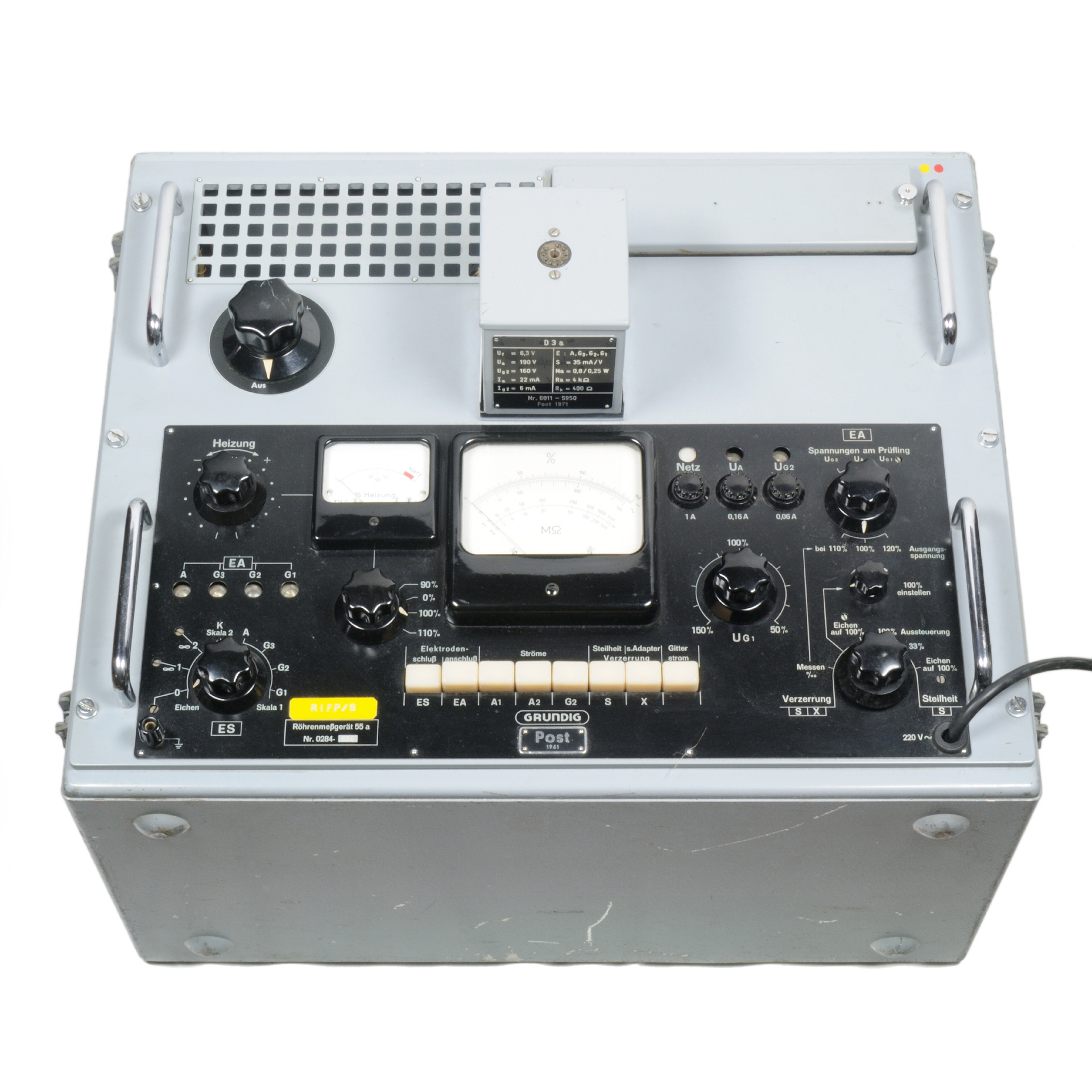

Adapter D3a

Nr. / Baujahr 6011-5950 / 1971
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 80 · 90 · 100 mm
Masse 0,68 kg
Bestückung -

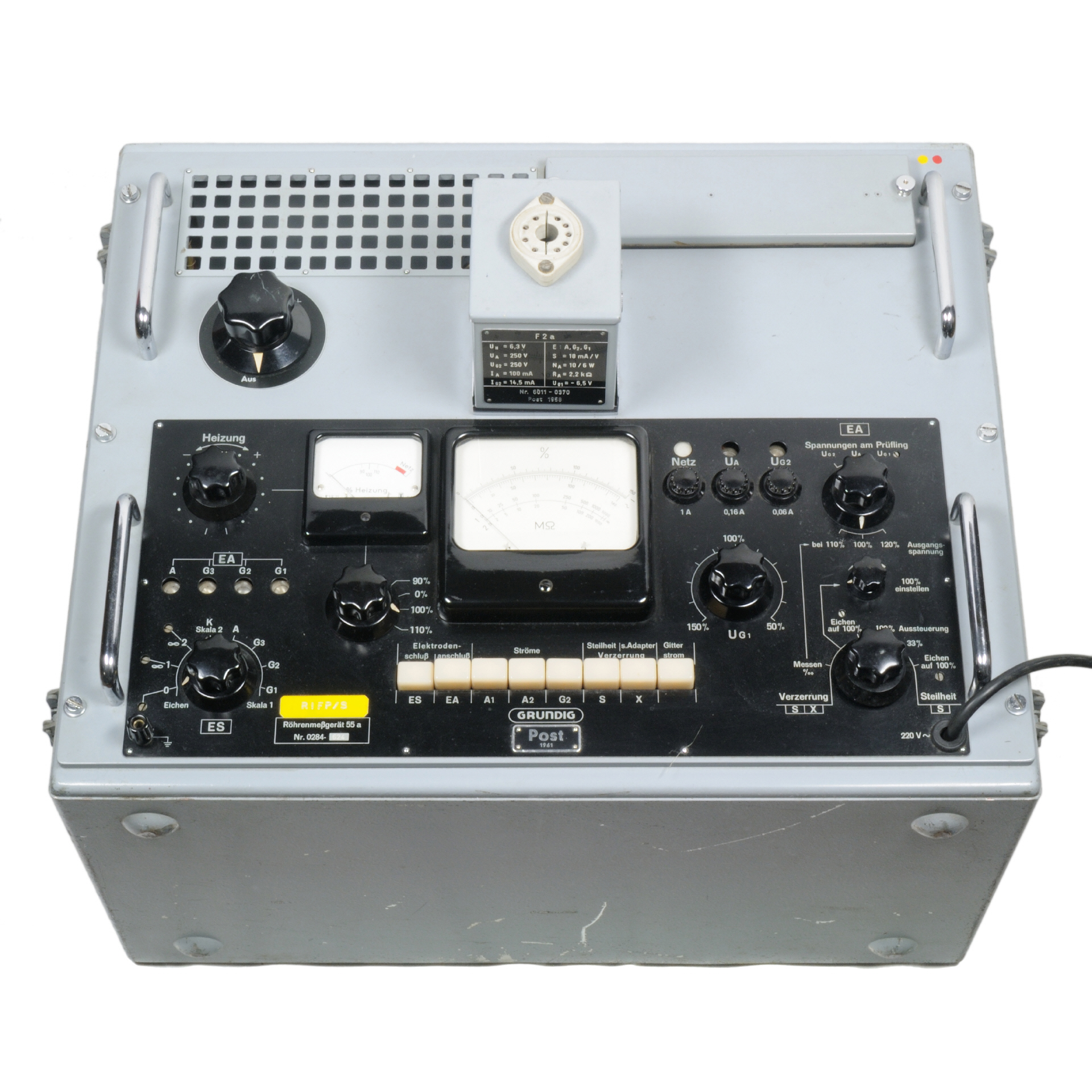

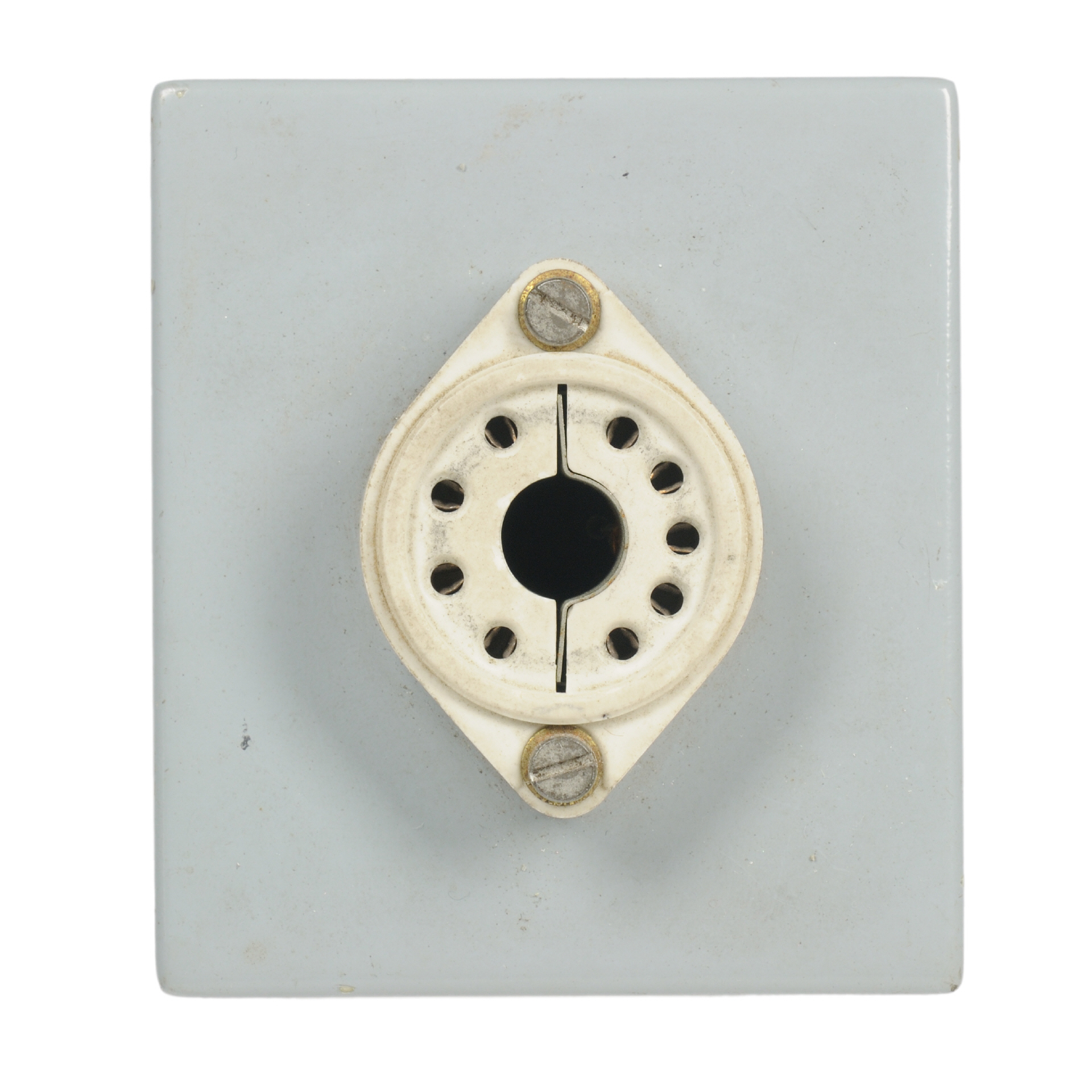

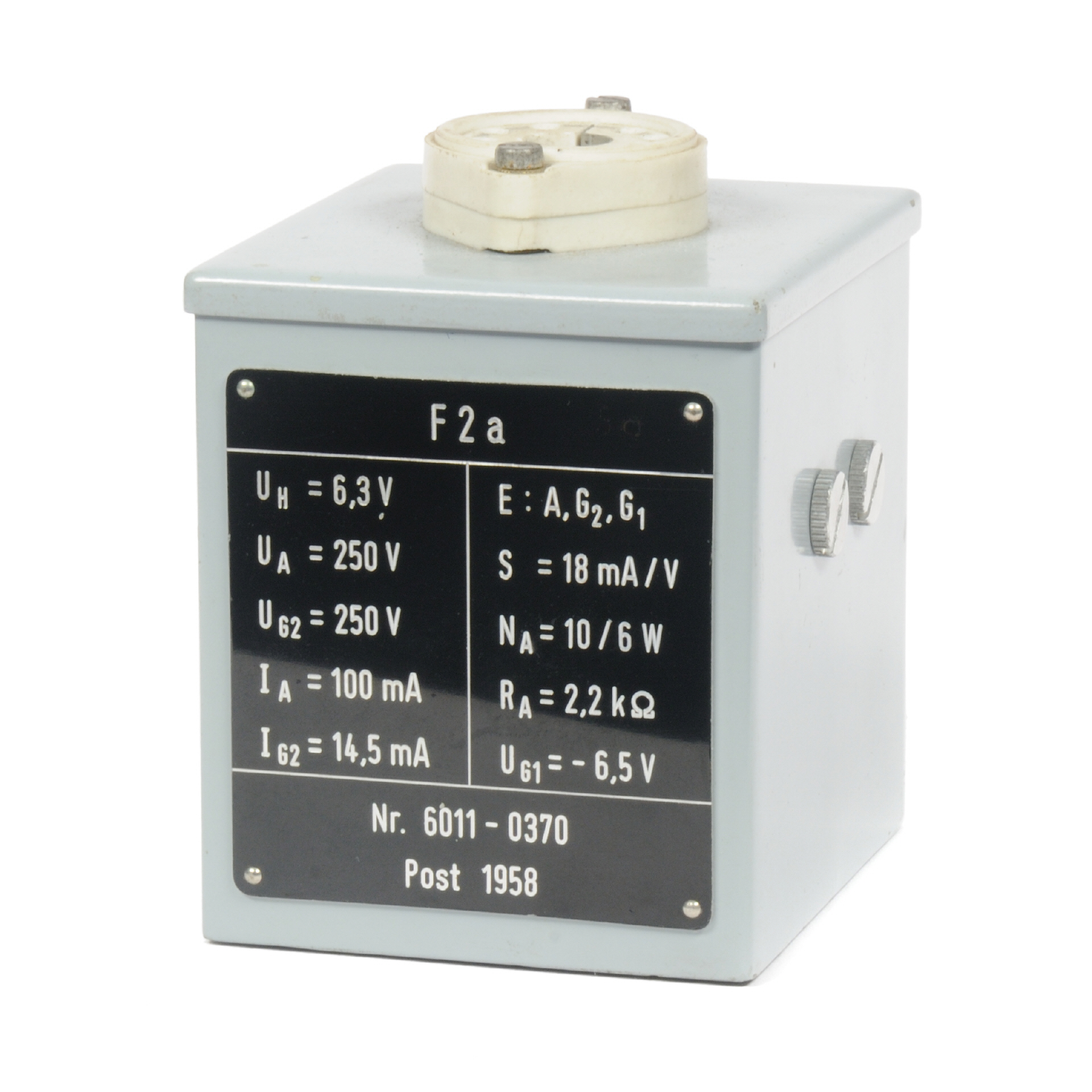

Adapter F2a

Nr. / Baujahr 6011-0370 / 1958
Hersteller Hartmann & Braun Grundig, H&B Messgeräte
Abmessungen (BTH) 80 · 90 · 110 mm
Masse 0,74 kg
Bestückung -


Änderungen

2016-10-23 Erfassung
2016-12-30 Dokumentation erweitert, weitere Aufnahmen hinzugefügt
