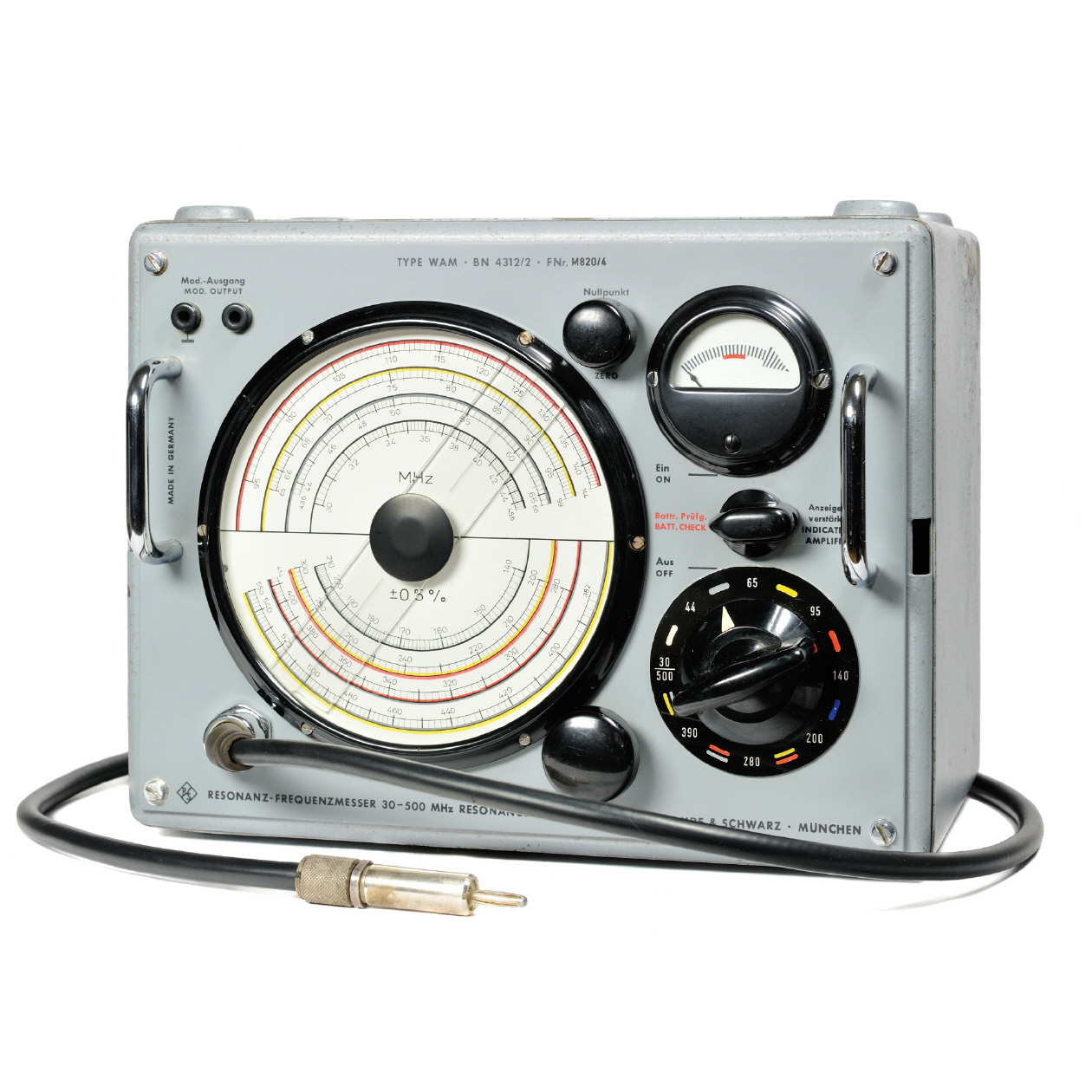

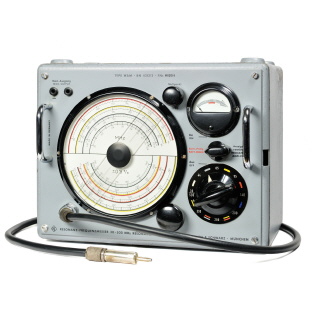

WAM BN 4312/2
|
| letzte Änderung | 2014-05-03 |
| Inventarnummer | 00657 |
| Bezeichnung | WAM - BN 4312/2 |
| Hersteller | Rohde & Schwarz |
| Datierung | ca. 1965 |
| Kategorie | aktive Messgeräte Frequenzmeßgeräte |
| Material | Stahlblechgehäuse |
| Abmessungen |
(BTH) 286 ∙ 227 ∙ 226 mm (R&S Normkasten Größe 35) |
| Masse | 7 kg |
| Zustand |
Technik: 2/- Gehäuse: 4/C (Deckelverschluß einseitig defekt) |
| Markierungen | Typenschild auf der Frontplatte; FNr. M820/4 |
| Beschreibung | - |
| Referenz | - |
Messbereiche
| Frequenz |
30 ... 500 MHZ in 8 Bereichen (jeweils überlappend): 30 ... 45,6 MHz 43,6 ... 66 MHz 65 ... 99 MHz 95 ... 144 MHz 140 ... 210 MHz 200 ... 300 MHz 260 ... 414 MHz 382 ... 550 MHz |
Gerätecharakteristik
| Messverfahren | Resonanz-Frequenzmesser |
| Messgenauigkeit | ± 0,5 % |
| Datenblatt | nicht vorhanden |
| Handbuch | Rohde & Schwarz WAM BN 4312 (Handbuch) |
| Schaltplan | Rohde & Schwarz WAM BN 4312 (Schaltplan) |
| Netzanschluß | keiner |
| Batteriebetrieb | 4 x 1,5 V Monozelle |
| Röhrenbestückung | - |
| Halbleiter | 2 x TF65 |
