FD1 + FDM1

letzte Änderung	2014-05-03
Inventarnummer	00761
Bezeichnung	FD1 + FDM1

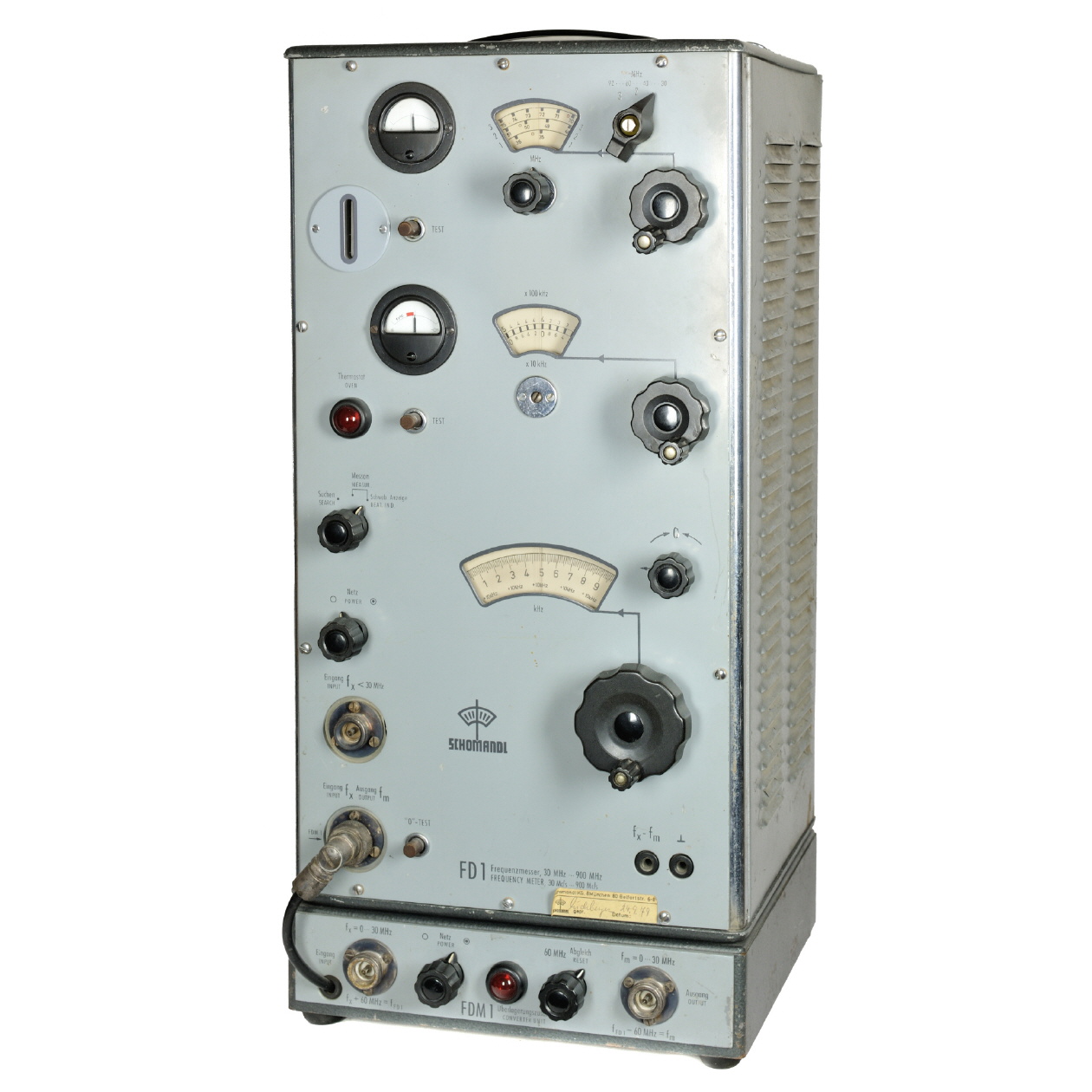

	Der Service-Frequenzmesser Typ FD 1 und der Überlagerungszusatz Typ FDM 1 bilden zusammen eine Meßeinrichtung, die die Messung und Erzeugung hochgenauer Frequenzen im Gebiet von 1 kHz bis 920 MHz ermöglicht. Der Grundbereich des Service-Frequenzmessers FD 1 ist 30 ... 92 MHz. Zur Messung und Erzeugung darüber liegender Frequenzen stehen Harmonische zur Verfügung. Für das Gebiet unter 30 MHz ist der Überlagerungszusatz FDM 1 vorgesehen. Die Messeinrichtung eignet sich für den Service von Sprechfunkanlagen, insbesondere zur Eichung und Nachstellung von deren Quarzoszillatoren. Die Messgenauigkeit ist besser als 1/1000000.
Hersteller	Schomandl KG
Datierung	1965
Kategorie	aktive Messgeräte Frequenzmeßgeräte
Material	Blechgehäuse (Aluminium)
Abmessungen	(BTH) 250 · 270 · 550 mm
Masse	ca. 23 kg
Zustand	3/-
Markierungen	Seriennummer 737 (1953)
Beschreibung
Referenz	-

Gerätecharakteristik

Messbereich	Variationsbereich der Grundfrequenz: 0 ... 92 MHz Frequenzbereich als Generator (Oberwellen): 0 ... 920 MHz Meßbereich als Frequenzmesser: 1 kHz ... 920 MHz
Meßgenauigkeit mit Feinskala	Maximal möglicher Ablesefehler und Langzeitkonstanz der Feinskala: ± 50 Hz Wiedereinstellsicherheit der Feinskala: ± 20 Hz
weitere technische Daten	siehe Handbuch
Datenblatt	nicht vorhanden
Handbuch	vorhanden, Scan in Arbeit
Schaltplan	nicht vorhanden
Netzanschluss	110 / 125 / 150 / 220 / 240 Volt, 40 ... 60 Hz; ca. 110 VA
Bestückung	FD 1: 150 C 2, 14 x EF80, E80CC, 2 x ECH81, EAA91, EM85 FDM 1: 2 x EF80, ECC8, 90C1
