UDN


Inventarnummer 00277

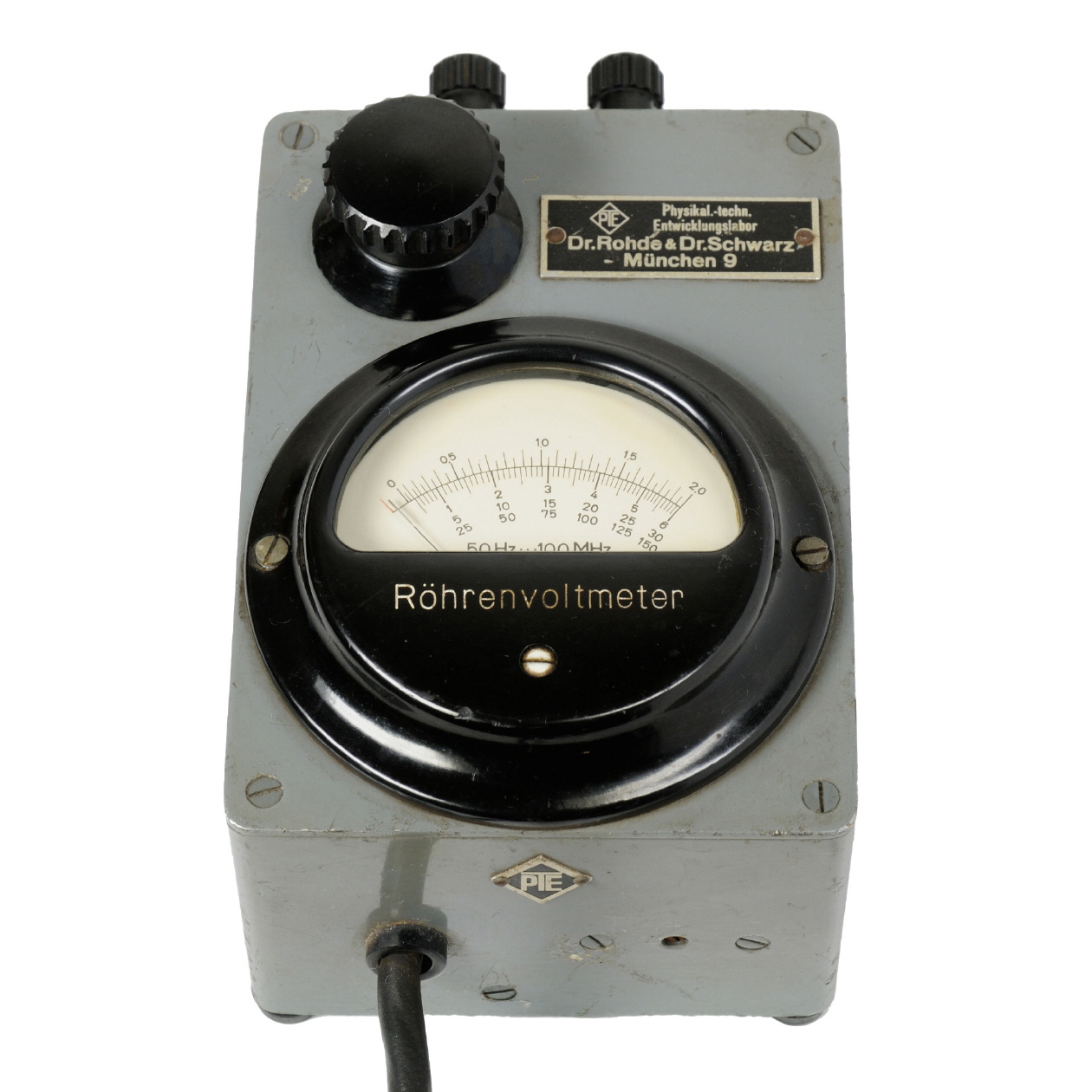

Bezeichnung Röhrenvoltmeter UDN
(später UDN BN 1015)
Hersteller Physikalisch-technischen Entwicklungslabors Dr. L. Rohde und Dr. H. Schwarz
Datierung 1938
Kategorie Röhrenvoltmeter
Material Stahlblechgehäuse, Pressstoff, Glas, Porzellan
Abmessungen (BTH) 105 ∙ 175 ∙ 95 mm
Masse 1,3 kg
Zustand 2/B
Markierungen Type UDN Nr. 6732
Literatur -

Messbereiche
Stromart AC
Spannung 0,2 ... 2 / 6 / 30 / 150 V

Gerätecharakteristik
Eichdaten in Effektivwerten bei Sinusform
Anzeigefehler ± 3% v. E.
Frequenzbereich 50 Hz ... 100 MHz
weitere technische Daten Eingangskapazität 7 pF
Datenblatt Datenblatt UDN BN 1015 (1941)
Handbuch nicht vorhanden
Schaltplan nicht vorhanden
Netzanschluss 220 V; 50 Hz
Bestückung 1 x EB11

Anwendung

Das Röhrenvoltmeter Type UDN ist nur zum Betrieb am 220 V-Wechselstromnetz bestimmt. Die Eigenart der Kompensierung und Konstanthaltung des Heizstromes der Messröhre durch einen Eisenwasserstoffwiderstand bewirkt, dass die angegebene Fehlergrenze noch eingehalten wird bei Netzspannungsänderungen bis zu ± 10%.

Bemerkungen

Beim Altern der Röhre oder beim Röhrenwechsel muss ein Nachregeln der Nullstellung erfolgen. Netzspannungsschwankungen von ± 15% beeinflussen die angegebene Genauigkeit nicht.
Für Netzspannungen von 110 V, 125 V oder ähnlichen Spannungen werden Sonderanfertigungen angefertigt.

Verwandte Geräte und Zubehör
[00509] Taschenvoltmeter - Type UDN BN 1015; Rohde & Schwarz; ca. 1955

Änderungen
2012-08-18 Erfassung
2016-12-09 Datenblatt ergänzt
