UDN BN1015
|
|
|
|
|
|
Inventarnummer |
00509 |
|
Bezeichnung |
Taschenvoltmeter UDN BN 1015 |
|
Hersteller |
Rohde & Schwarz |
|
Datierung |
ca. 1955 |
|
Kategorie |
aktive Messgeräte Röhrenvoltmeter |
|
Material |
Stahlblechgehäuse, Pressstoff, Glas |
|
Abmessungen |
(BTH) 125 ∙ 180 ∙ 110 mm |
|
Masse |
1,8 kg |
|
Zustand |
2 |
|
Markierungen |
Fertigungsnummer: M292/1059 |
|
Referenz |
Datenblatt |
|
|
|
Messbereiche
|
|
Stromart |
AC |
|
Spannung |
0 ... 2 / 6 / 30 / 150 Volt |
|
|
|
Gerätecharakteristik
|
|
Eichdaten |
in Effektivwerten bei Sinusform |
|
Anzeigefehler |
ca. ± 3 % vom Endwert |
|
Frequenzbereich |
50 Hz ... 100 MHz |
|
Datenblatt |
Datenblatt UDN BN 1015 (1941) |
|
Handbuch |
nicht vorhanden |
|
Schaltplan |
nicht vorhanden |
|
Netzanschluss |
220 V; 50 Hz; ca. 5 W |
|
Bestückung |
1 x EB11, 1 x EW2-6V0,2A |
|
|
|
Anwendung
|
Das Röhrenvoltmeter Type UDN ist nur zum Betrieb am 220 V-Wechselstromnetz bestimmt. Die Eigenart der Kompensierung und Konstanthaltung des Heizstromes der Messröhre durch einen Eisenwasserstoffwiderstand bewirkt, dass die angegebene Fehlergrenze noch eingehalten wird bei Netzspannungsänderungen bis zu ± 10%.
|
|
|
weitere Aufnahmen des Exponats
|
|
|
|
Verwandte Geräte und Zubehör
|
|
|
|
Änderungen
|
|
2013-07-09 |
Erfassung |
|
2016-12-09 |
Datenblatt ergänzt |
|
|
|
(C) 2012-2025 - Alle Rechte vorbehalten |
|
Diese Seite drucken
|

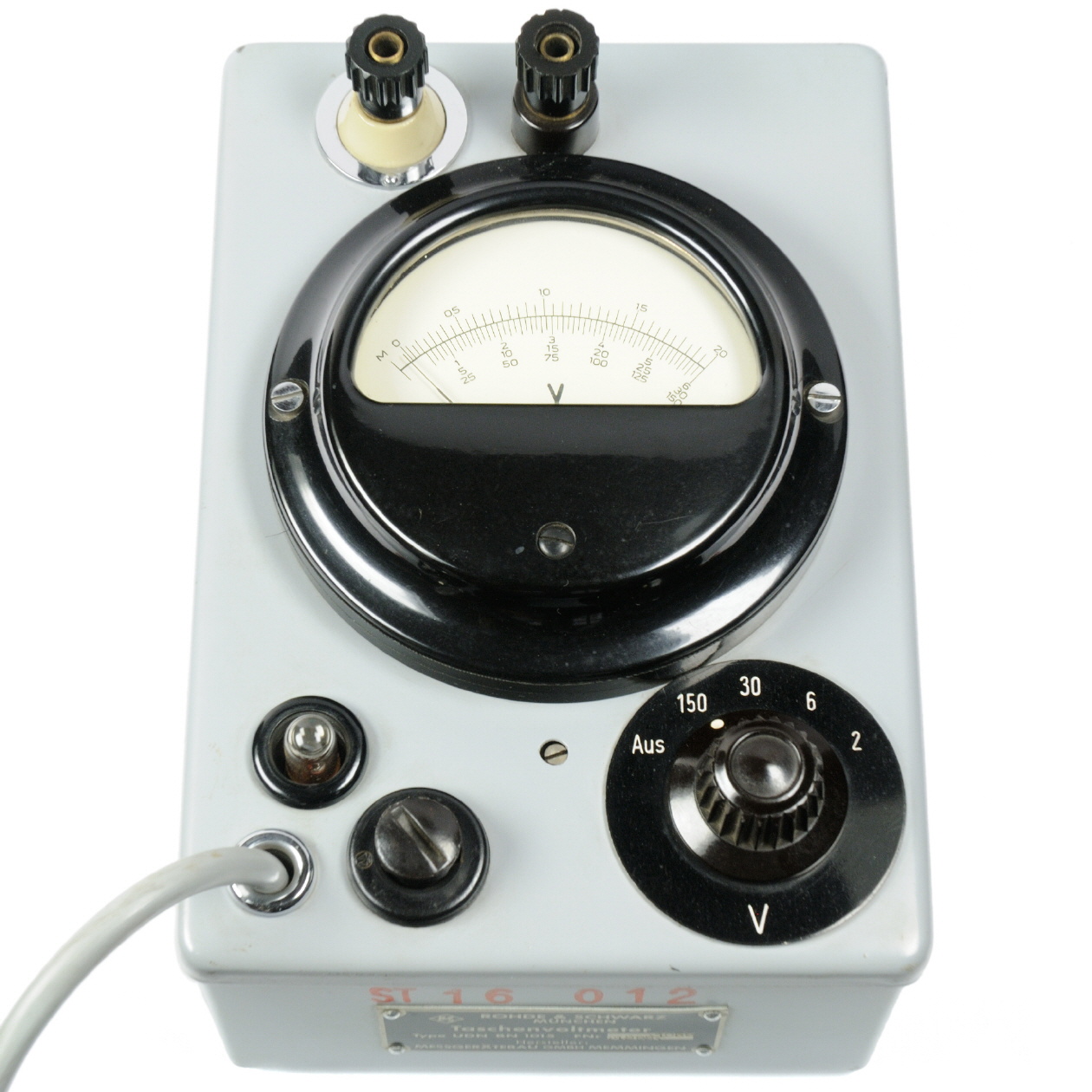

![[00509] Taschenvoltmeter - Type UDN BN 1015; Rohde & Schwarz; ca. 1955](../../images/00509_d_rohde_udn-bn1015table25.jpg)
