SpU 3
|
|
|
|
|
|
Inventarnummer |
00392 |
|
Bezeichnung |
SpU 3 - Mess-Schleife |
|
|
Spulenschwinger für Lichtstrahl-Oszillographen 9 SO und 3 SO |
|
Hersteller |
VEB Meßgerätewerk Zwönitz |
|
Datierung |
1961 |
|
Kategorie |
Lichtstrahl Oszillographen |
|
Material |
Preßstoffgehäuse, Glas, Öl |
|
Abmessungen |
Ø 42 mm; Höhe 100 mm |
|
Masse |
0,312 kg |
|
Zustand |
4
(verliert Dämpfungsöl) |
|
Markierungen |
Seriennummer 206.15.439, 206.15.358 |
|
Beschreibung |
- |
|
Schrifttum |
- Datenblatt (1954) |
|
|
|
Originalverpackung
|
|
Abmessung |
(BTH): 90 x 63 x 112 mm |
|
Masse |
0,176 kg |
|
Beschriftung |
|
|
Zustand |
2 |
|
|
|
Gerätecharakteristik
|
|
Linsenbrennweite |
100 cm |
|
Eigenschwingung |
> 210 Hz |
|
Widerstand |
ca. 1300 Ω |
|
Empfindlichkeit |
> 0,46 µA / mm / m |
|
Stromkonstante |
< 2,2 µA / mm / m |
|
zul. Höchstwert des Stroms |
ca. 540 µA |
|
zul. Effektivwert bei sinusförmigem Wechselstrom |
382 µA |
|
|
|
weitere Aufnahmen des Exponats ...
|
|
|
|
Änderungen
|
|
2013-02-01 |
Erfassung |
|
2017-01-15 |
Datenblatt ergänzt |
|
|
|
(C) 2012-2025 - Alle Rechte vorbehalten |
|
Diese Seite drucken
|

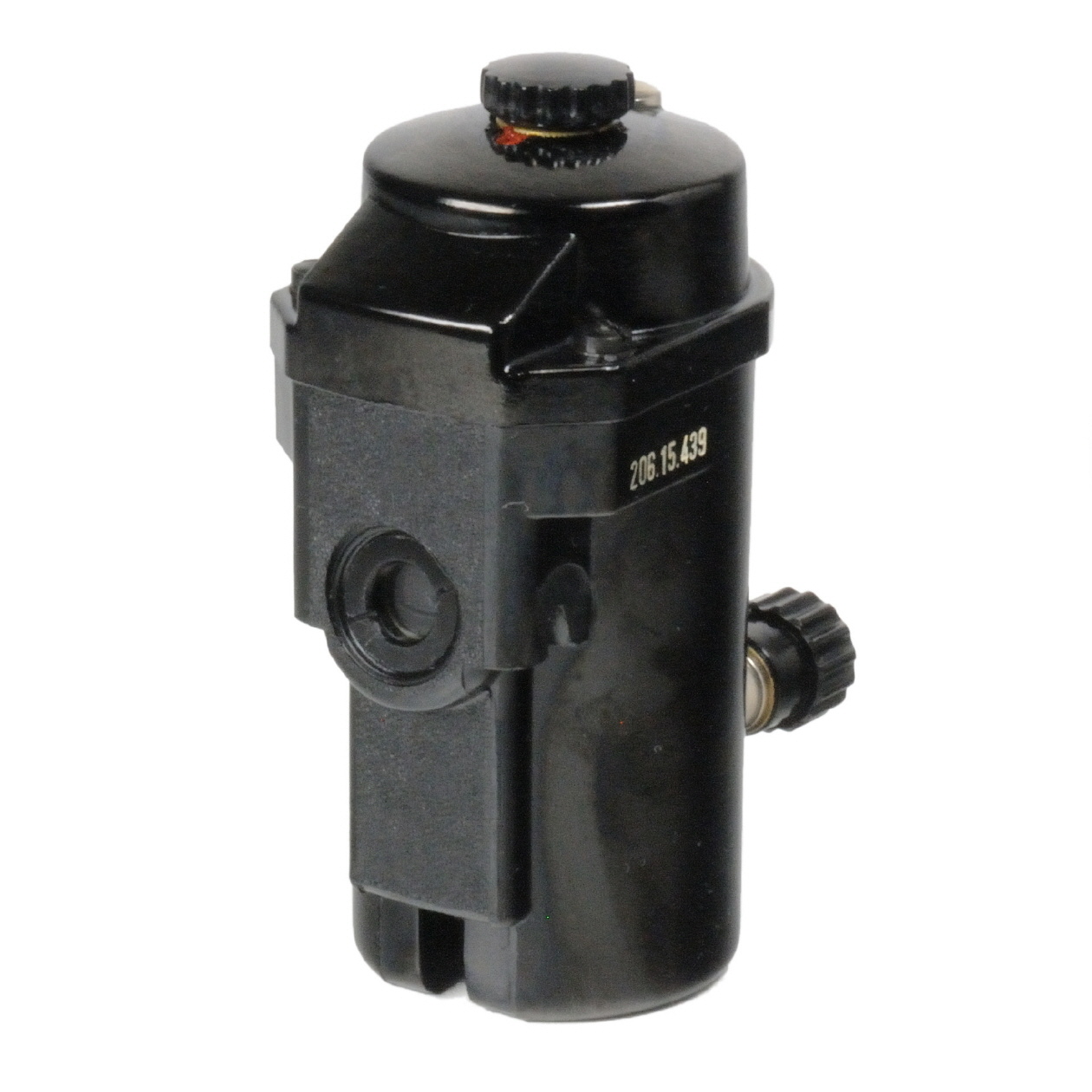

![[00392] SpU 3 Mess-Schleife für Lichtmarken Oszillograph; VEB Messgerätewerk Zwönitz; 1961](../../images/00392_d_mwz_mess-schleife_einzelntable25.jpg)
