MSU3
|
|
|
|
|
|
Inventarnummer |
00639 |
|
Bezeichnung |

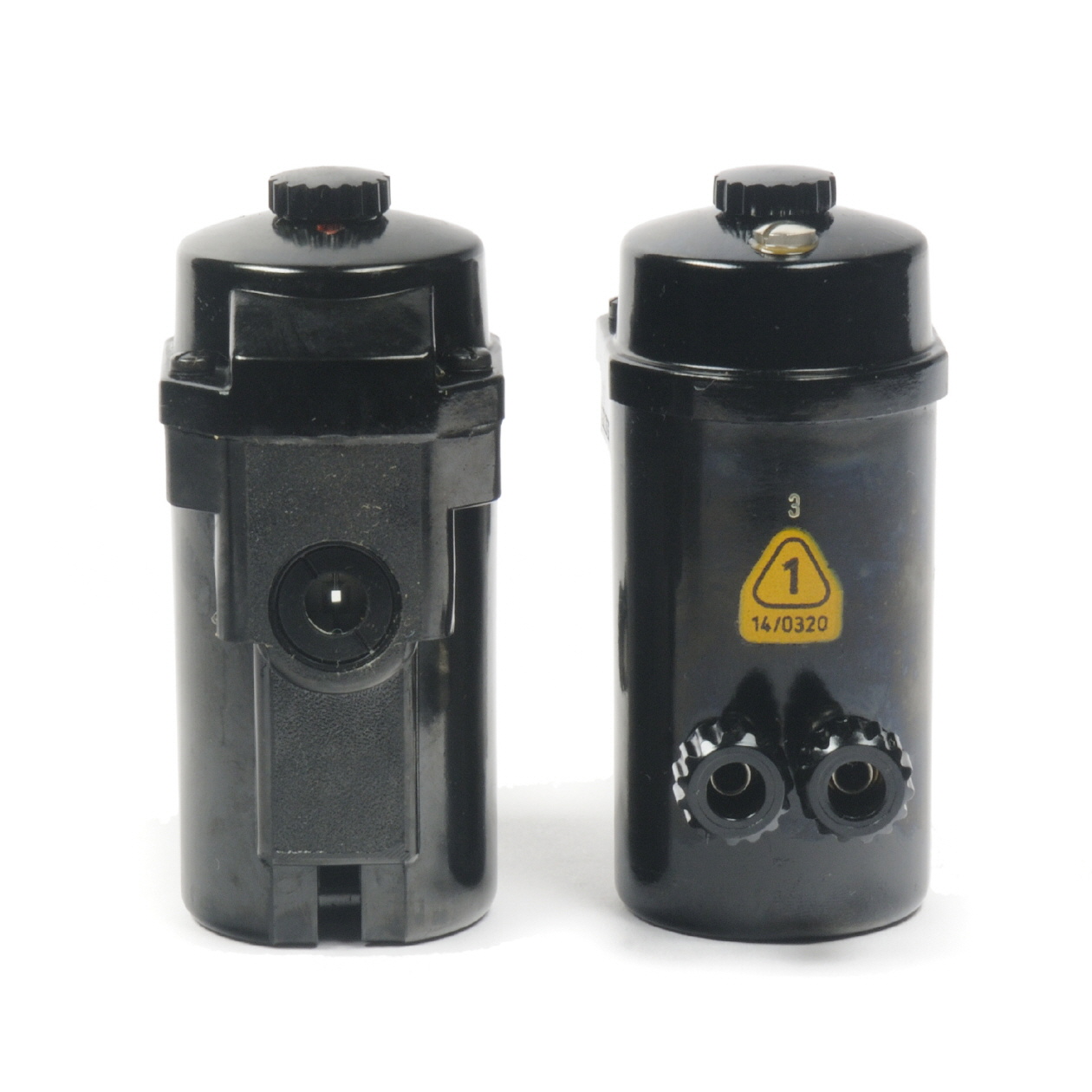

MSU3 - Mess-Schleife |
|
|
Schleifenschwinger für Lichtstrahl-Oszillographen 9 SO und 3 SO |
|
Hersteller |
VEB Meßgerätewerk Zwönitz |
|
Datierung |
1962 |
|
Kategorie |
Lichtstrahl Oszillographen |
|
Material |
Preßstoffgehäuse, Glas, Öl |
|
Abmessungen |
Ø 42 mm; Höhe 100 mm |
|
Masse |
0,312 kg |
|
Zustand |
1/-
(unbenutzt) |
|
Markierungen |
Seriennummer 1.22.262.66 |
|
Beschreibung |
- |
|
Schrifttum |
- Datenblatt (1954) |
|
|
|
Originalverpackung
|
|
Abmessung |
(BTH): 90 x 63 x 112 mm |
|
Masse |
0,176 kg |
|
Beschriftung |
|
|
Zustand |
2 |
|
|
|
Gerätecharakteristik
|
|
Linsenbrennweite |
100 cm |
|
Eigenschwingung |
1000 Hz |
|
Widerstand |
ca. 1,6 Ω |
|
Empfindlichkeit |
> 0,84 mm / mA |
|
Stromkonstante |
< 1,19 mA / mm |
|
zul. Höchstwert des Stroms |
ca. 100 mA |
|
zul. Effektivwert bei sinusförmigem Wechselstrom |
ca. 100 mA |
|

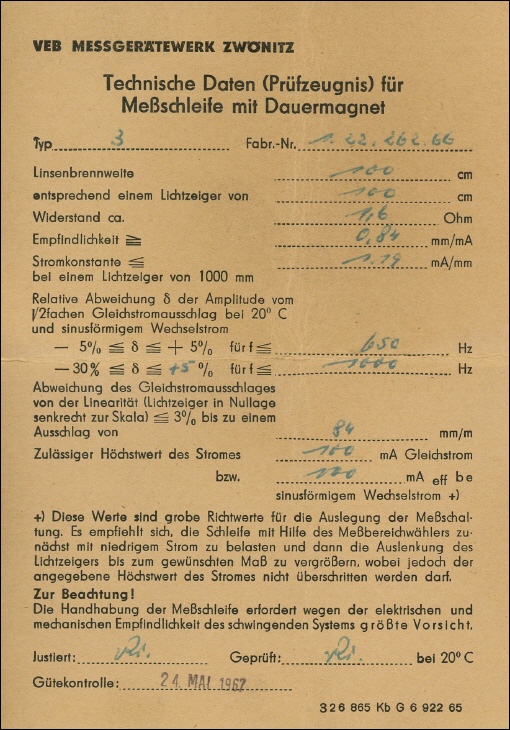

Prüfprotokoll |
 |
|
|
|
weitere Aufnahmen des Exponats ...
|
|
|
|
