8 LS-1

letzte Änderung	2014-05-17
Inventarnummer	00792

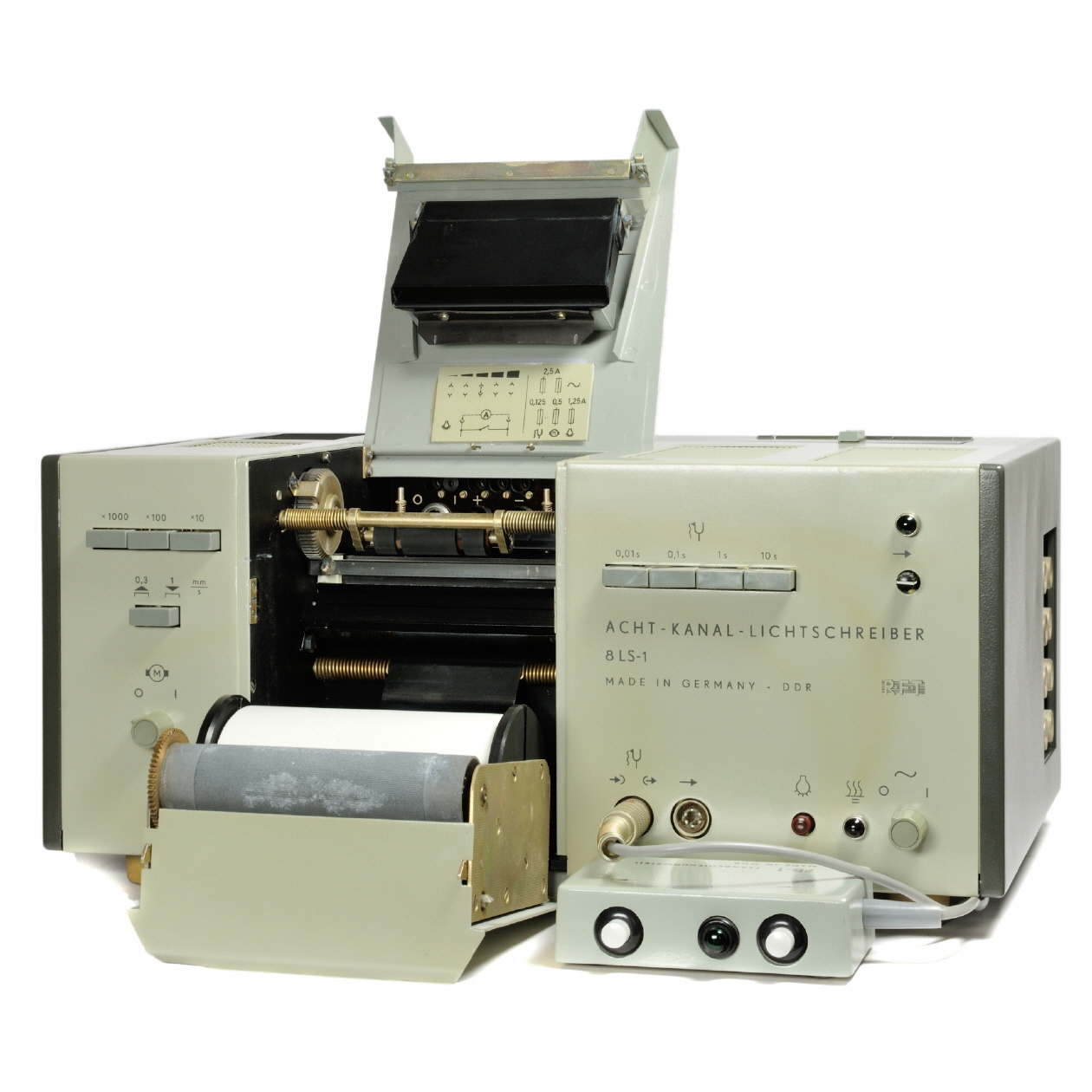

Bezeichnung	Acht-Kanal-Lichtschreiber 8 LS-1

Hersteller	VEB Meßgerätewerk Zwönitz
Datierung	ca. 1970
Kategorie	aktive Messgeräte Lichtstrahl Oszillographen
Material	Blechgehäuse
Abmessungen	(BTH) 430 · 290 · 195 mm
Masse	ca. 20 kg
Zustand	3 (Nicht betriebsbereit, da für die Lampe das passende Vorschaltgerät fehlt)
Markierungen	Seriennummer 3107.12.148
Beschreibung
Schrifttum

Gerätecharakteristik

Messwerke	8 (4 vorhanden)
Messwerktypen	Stiftgalvanometer Typ 4623.6 Stiftgalvanometer Typ 4623.8 Stiftgalvanometer Typ 4623.11 Stiftgalvanometer Typ 4623.14 Bezugslinien-Galvanometer Typ 4623.22 einsetzbar in einen auf 323.15°K ± 1 grd temperaturstabilisierten Galvanometerblock
max. Eigenfrequenz	0 ... 100 / 250 / 1000 / 4000 Hz (verschiedene Stiftgalvanometer)
Papierantrieb (intern)	0,3 / 1 / 3 / 10 / 30 / 100 / 300 / 1000 mm/s
Papierantrieb (extern)	bis 5000 mm/s
Papier	Kodak Linagraph Direct Print Paper Type „Black Star" oder Typ „1801" oder Typ „1843" Breite: 120 mm Länge; 30 m Spezifikations-Nr. 111 (Emulsion innen, Pappkerninnendurchmesser 19 mm)
Zeitmarken	Linien über die gesamte Breite des Registrierpapiers 10 / 1 / 0,1 / 0,01 s, durch Drucktasten wählbar Fehler <= ± 1 % bei ±5 % Abweichung von der Nenn-Netzanschlußspannung, zusätzlicher Temperaturfehler von < ± 0.75 % /°K bei Abweichung von der Bezugstemperatur 293,15 °K
Lichtzeigerlänge	300 mm
Lichtquelle	Quecksilberdampf Höchstdrucklampe HBO 100 (Standardausstattung mit HBO 50) maximale Schreibgeschwindigkeit 1500 mm/s bei HBO 100
Datenblatt	VEB Zwönitz - 8 LS-1 (Datenblatt)
Handbuch	VEB Zwönitz - 8 LS-1 (Handbuch)
Schaltplan	VEB Zwönitz - 8-LS-1 (Schaltplan)
Zubehör	vorhandenes Zubehör: Fernbedienungsteil FB-1 sonstiges Zubehör: siehe Datenblatt
Netzanschluss	220 V + 10%, - 5%; 40 ... 60 Hz; 500 VA
Bestückung	PCC 88, S 1,3/2 iV

Registriermeßwerke

Steckplatz 1	4623.22 - Bezugsliniengalvanometer (für Meßaufgaben nicht geeignet)
Steckplatz 2	4623.6 - Elektrodynamisch gedämpft Eigenfrequenz: etwa 100 Hz Statische Stromempfindlichkeit: >= 1600 mm/mA Innenwiderstand: 39 Ω Dämpfungswiderstand: etwa 150 Ω Maximale effektive Belastung: 0,05 mA Arbeitsbereich - Abweichung von der statischen Empfindlichkeit: 0 ... 60 Hz (± 5%); 0 ... 100 Hz (+5% -30%)
Steckplatz 3	4623.6 - Elektrodynamisch gedämpft Eigenfrequenz: etwa 100 Hz Statische Stromempfindlichkeit: >= 1600 mm/mA Innenwiderstand: 39 Ω Dämpfungswiderstand: etwa 150 Ω Maximale effektive Belastung: 0,05 mA Arbeitsbereich - Abweichung von der statischen Empfindlichkeit: 0 ... 60 Hz (± 5%); 0 ... 100 Hz (+5% -30%)
Steckplatz 4	4623.11 - Flüssigkeitsgedämpft (323,15 °K) Eigenfrequenz: etwa 1000 Hz Statische Stromempfindlichkeit: >= 30 mm/mA Innenwiderstand: 36 Ω Dämpfungswiderstand: >= 200 Ω Maximale effektive Belastung: 2 mA Arbeitsbereich - Abweichung von der statischen Empfindlichkeit: 0 ... 600 Hz (± 8%); 0 ... 1000 Hz (+8% -30%)
Steckplatz 5	4623.14 - Flüssigkeitsgedämpft (323,15 °K) Eigenfrequenz: etwa 4000 Hz Statische Stromempfindlichkeit: >= 1,2 mm/mA Innenwiderstand: 38 Ω Dämpfungswiderstand: >= 150 Ω Maximale effektive Belastung: 25 mA Arbeitsbereich - Abweichung von der statischen Empfindlichkeit: 0 ... 2400 Hz (± 8%); 0 ... 4000 Hz (+8% -30%)
Steckplatz 6	frei (nicht bestückt)
Steckplatz 7	frei (nicht bestückt)
Steckplatz 8	frei (nicht bestückt)
Steckplatz 9	frei (nicht bestückt)
Steckplatz 10	frei (nicht bestückt) - nur für Bezugsliniengalvanometer (für Meßaufgaben nicht geeignet)
