HMK
|
| Inventarnummer | 01133 |
| Bezeichnung | HMK |

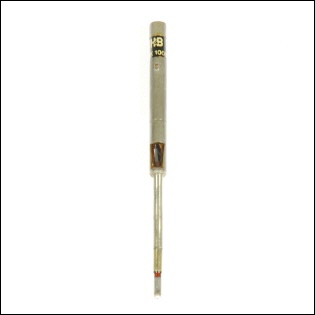

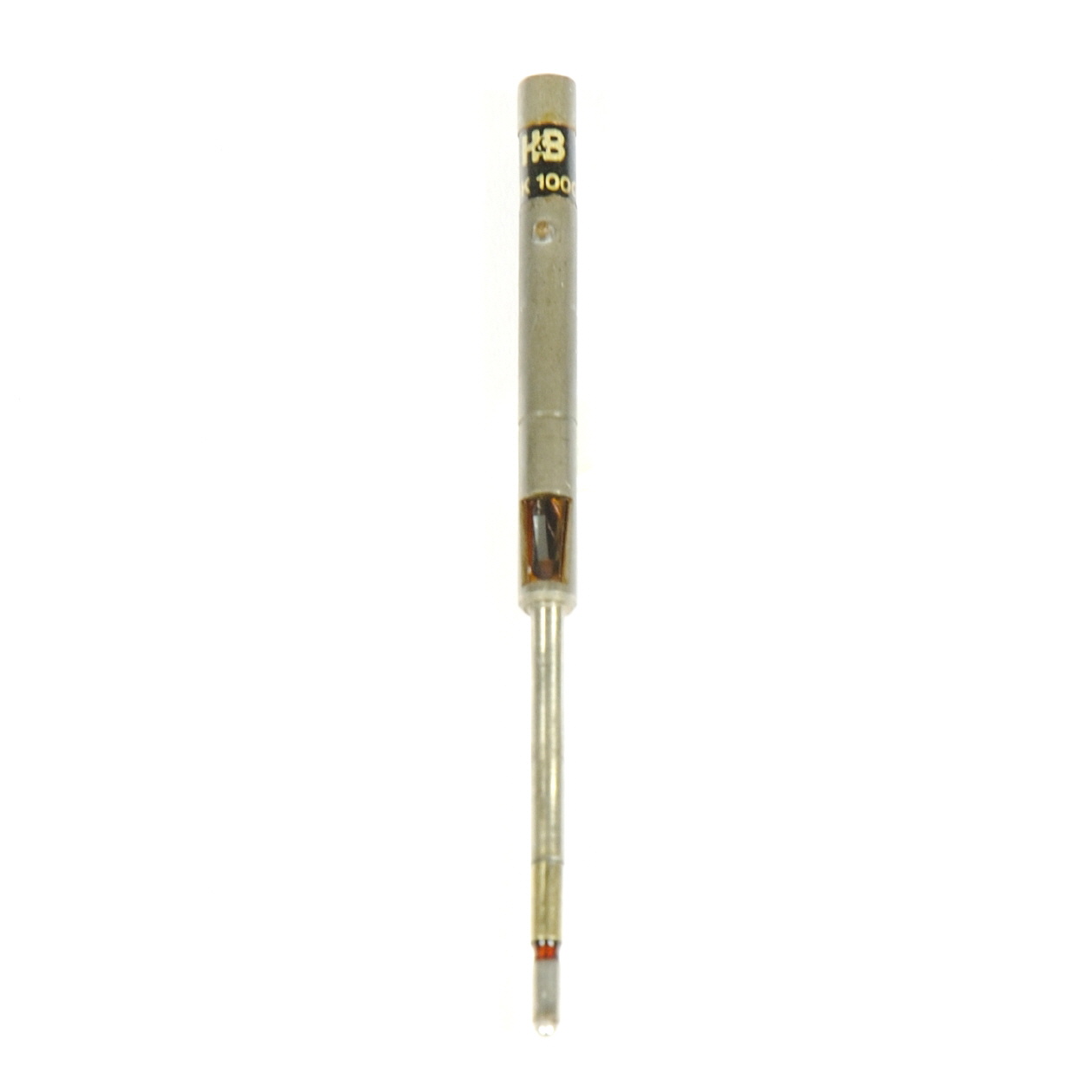

| Spulenschwinger für Lichtstrahl-Oszillographen vom Typ Lumiscript 150, 300 | |
| Hersteller | Hartmann & Braun |
| Datierung | ca. 1975 |
| Kategorie | Lichtstrahl Oszillographen |
| Material | Kunststoff, Messing |
| Abmessungen | Ø 3,6 mm; Länge 63 mm |
| Masse | ca. 2,5 g |
| Zustand | 1 |
| Markierungen |
Typenbezeichnung: 2000M |
| Beschreibung |
Die Spulenschwinger vom Typ HMK dienen als Registriersysteme der LUMISCRIPT Baureihe. Durch die extrem kleine Bauweise von Drehspule und Spiegel ergeben sich hohe Eigenfrequenzen; eine Voraussetzung, schnell veränderliche Vorgänge naturgetreu aufzuzeichnen. Das bewegliche Organ der Spulenschwinger ist in eine Hülse aus Neusilber dicht eingebaut. Der elektrische Kontakt erfolgt über konzentrische Edelmetallhülsen. Spulenschwinger bis zu einer Eigenfrequenz von 300 Hz werden elektrodynamisch gedämpft (Anpassung des Außenwiderstandes). Spulenschwinger mit hoher Eigenfrequenz besitzen Flüssigkeitsdämpfung, der Einfluss des Außenwiderstands ist hier vernachlässigbar. Die kleine Bauweise führt auch zu robusten Systemen mit hoher Stoß- und Beschleunigungsfestigkeit. Die Spulenschwinger können grundsätzlich über die ganze Papierbreite schreiben. Bei Spulenschwingern sehr hoher Eigenfrequenz wird der Ausschlagsbereich begrenzt durch die zulässige Dauerbelastung der Drehspule. Die Linearitätsabweichung der 150mm Schreibbreite ist kleiner als 0,5%, die Nullpunktkonstanz ist besser als ± 0,5%. Spulenschwinger vom Typ HMK können nur in speziellen Magnetsystemen genutzt werden. Diese Systeme können bis zu 50 Schleifenschwinger aufnehmen. Eine hohe Feldstärke in den Polbohrungen des Magnetblocks (über 1 Tesla bzw. 10.000 Gauß) ist Voraussetzung für eine gute Messempfindlichkeit der Spulenschwinger. |
| Schrifttum | - H&B Elektrische Meßinstrumente und Meßeinrichtungen (1964), Seite 122 |
Tyoenübersicht
| 100 I |
Eigenfrequenz: 100 Hz Innenwiderstand: 120 Ω erforderlicher Außenwiderstand: 110 Ω Stromkonstante: 0,4 µA/mm Spannungskonstante: 0,054 mV/mm max. Dauerstrom: 5 mA Balance: 0,5 mm/g |
| 300 H |
Eigenfrequenz: 300 Hz Innenwiderstand: 75 Ω erforderlicher Außenwiderstand: 110 Ω Stromkonstante: 5,5 µA/mm Spannungskonstante: 0,41 mV/mm max. Dauerstrom: 25 mA Balance: 0,3 mm/g |
| 300 F |
Eigenfrequenz: 300 Hz Innenwiderstand: 19 Ω erforderlicher Außenwiderstand: 10 Ω Stromkonstante: 12 µA/mm Spannungskonstante: 0,23 mV/mm max. Dauerstrom: 25 mA Balance: 0,3 mm/g |
| 1000 F |
Eigenfrequenz: 1000 Hz Innenwiderstand: 15 Ω erforderlicher Außenwiderstand: - Stromkonstante: 150 µA/mm Spannungskonstante: 2,2 mV/mm max. Dauerstrom: 50 mA Balance: 0,25 mm/g |
| 1000 I |
Eigenfrequenz: 1000 Hz Innenwiderstand: 100 Ω erforderlicher Außenwiderstand: - Stromkonstante: 60 µA/mm Spannungskonstante: 6 mV/mm max. Dauerstrom: 50 mA Balance: 0,25 mm/g |
| 4000 H |
Eigenfrequenz: 4000 Hz Innenwiderstand: 70 Ω erforderlicher Außenwiderstand: - Stromkonstante: 950 µA/mm Spannungskonstante: 67 mV/mm max. Dauerstrom: 60 mA Balance: 0,25 mm/g |
| 8000 H |
Eigenfrequenz: 8000 Hz Innenwiderstand: 70 Ω erforderlicher Außenwiderstand: - Stromkonstante: 2500 µA/mm Spannungskonstante: 175 mV/mm max. Dauerstrom: 70 mA Balance: 0,25 mm/g |
weitere Aufnahmen des Exponats ...
 |
Änderungen
| 2017-10-28 | Erfassung |
