PM 2420

Inventarnummer	00507
Bezeichnung	Digitales Vielfachmessgerät PM 2420
Hersteller	Philips
Datierung	ca. 1969
Kategorie	aktive Messgeräte Multimeter
Material	Stahlblechgehäuse, Kunststoff
Abmessungen	(BTH) 150 ∙ 255 ∙ 180 mm
Masse	3,4 kg
Zustand	1B
Markierungen	Nr. IF 1834
Beschreibung
Referenz	-

Messbereiche

Stromart	DC / AC
Spannung (DC)	0,1 mV ... 100 mV 0,1 ... 1 / 10 / 100 / 1000 V
Spannung (AC)	1 mV ... 300 mV 0,1 ... 3 / 30 / 300 V
Strom (DC)	0,1 µA ... 1A: 0,1 ... 100 µA / 1000 µA / 10 mA / 100 mA / 1000 mA
Strom (AC)	0,1 µA ... 300 mA: 0,1 ... 300 µA / 3 mA / 30 mA / 300 mA
Widerstand (DC)	0,1 ... 100 / 1000 / 10 k / 100 k / 1000 k Ohm

Gerätecharakteristik

Eichdaten	in Effektivwerten bei Sinusform
Anzeigefehler	(siehe Handbuch)
Frequenzfehler	(siehe Handbuch)
Datenblatt	nicht vorhanden
Handbuch	(in Arbeit)
Schaltplan	(siehe Handbuch)
Netzanschluss	127 / 220 V, ± 10%; 50 ... 60 Hz; 5 VA
Bestückung	3 x ZM1000 (Anzeigeröhre)

Anwendung

Das PM 2420 ist ein kompaktes digitales Vielfachmessgerät des sogenannten Sägezahn-Typs. Charakteristisch für das Sägezahn-Verfahren ist die einfache Arbeitsweise, die dieses digitale Messgerät besonders für allgemeine Zwecke geeignet macht.
Das Einknopf-System erleichtert die Bedienung, denn mit diesem Knopf können sämtliche Messbereiche gewählt werden. Die Kombination der digitalen Auswertung und Einknopfwahl ermöglicht schnelle und einfache und doch genaue Ablesung.

weitere Aufnahmen des Exponats

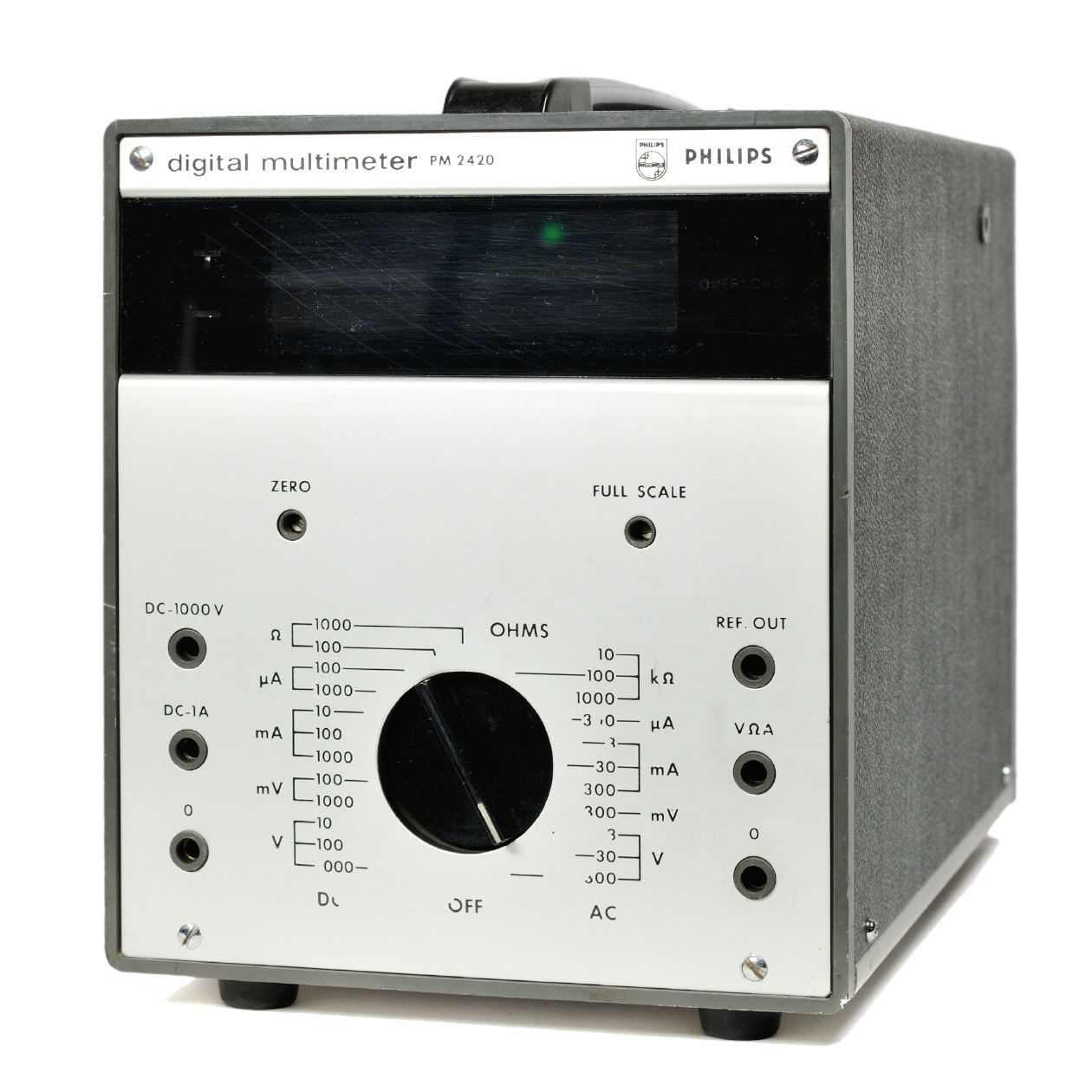

[00507] Digitales Vielfachmessgerät PM 2420 , Philips, ca. 1969
