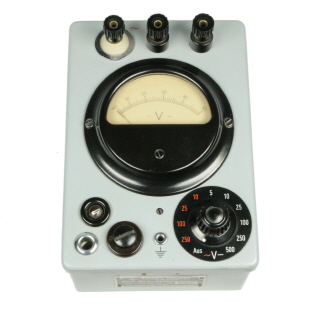

UGW BN 104

letzte Änderung	2013-01-15
Inventarnummer	00270
Bezeichnung	Gleich- Wechselspannungsmesser Type UGW BN 104
Hersteller	Messgerätebau GmbH, Memmingen
Datierung	1943
Kategorie	Röhrenvoltmeter
Material	Stahlblechgehäuse, Pressstoff, Glas, Porzellan
Abmessungen	BTH: 125 x 180 x 111 mm
Masse	1,72 kg
Zustand	1
Markierungen	Fertigungsnummer: M445/57
Referenz	Datenblatt

Messbereiche

Stromart	DC / AC
Spannung	AC: 0 ... 250 V DC: 0 ... 500 V

Gerätecharakteristik

Eichdaten	in Effektivwerten bei Sinusform
Anzeigefehler	Wechselspannung: max ± 5% v. E. Gleichspannung: max ± 2,5% v. E.
Frequenzfehler	(siehe Anzeigefehler)
weitere technische Daten	Gleichspannung: Eingangswiderstand 20 MΩ (in allen Bereichen) Wechselspannung: Frequenzbereich 20 Hz ... 30 MHz Eingangskapazität 8 pF ± 1 pF Eingangswiderstand (Ri): f < 10 kHz - Ri > 5 MΩ / f < 1MHz - Ri > 1,5 MΩ / f < 10 MHz - Ri > 0,2 MΩ / f = 30 MHz > Ri - 40 kΩ
Datenblatt	(siehe Handbuch)
Handbuch	R&S UGW BN104 (1946) Handbuch
Schaltplan	(siehe Handbuch)
Netzanschluss	220 V; 50 Hz; ca. 5 W
Bestückung	1 x EB11, 1 x EF12, 1 x MRZ 220, 1 Schmelzeinsatz 0,1 C DIN 41571

Bemerkungen

Zum Betrieb:
Mech. Nullpunkt (linke Marke der Skala) bei ausgeschaltetem Gerät mit der Schlitzschraube am Strommesser regeln. Elektr. Nullpunkt nach 3 Minuten Einlaufzeit im 500 V Bereich durch Verdrehen der Schlitzschraube unterhalb des Strommessers einstellen. Nullpunkt von Zeit zu Zeit nachprüfen.

Röhrenwechsel:
Gerät nach Lösen der beiden Zylinderschrauben an der Unterseite aus dem Kasten nehmen. Nach Auswechseln der EF 12 eine kleine Gleichspannung im 10 V - Bereich anlegen und den Ausschlag mit der Schlitzachse rechts seitlich (innen) auf seinen Sollwert regeln.

weitere Aufnahmen des Exponats

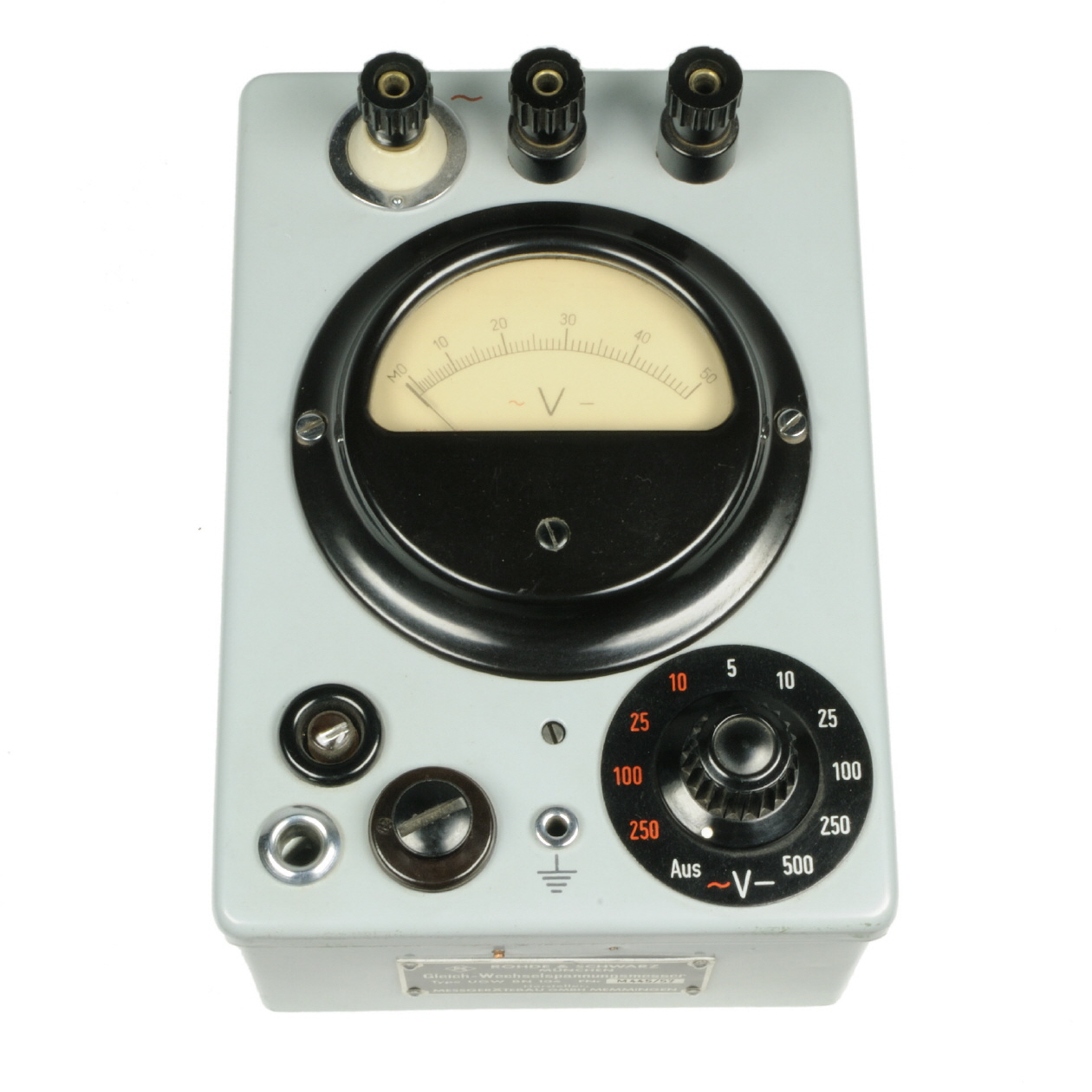

[00270] UGW BN 104, Gleich- Wechselspannungsmesser, Rohde & Schwarz, 1943
