UDC BN 102
|
| Inventarnummer | 00376 |

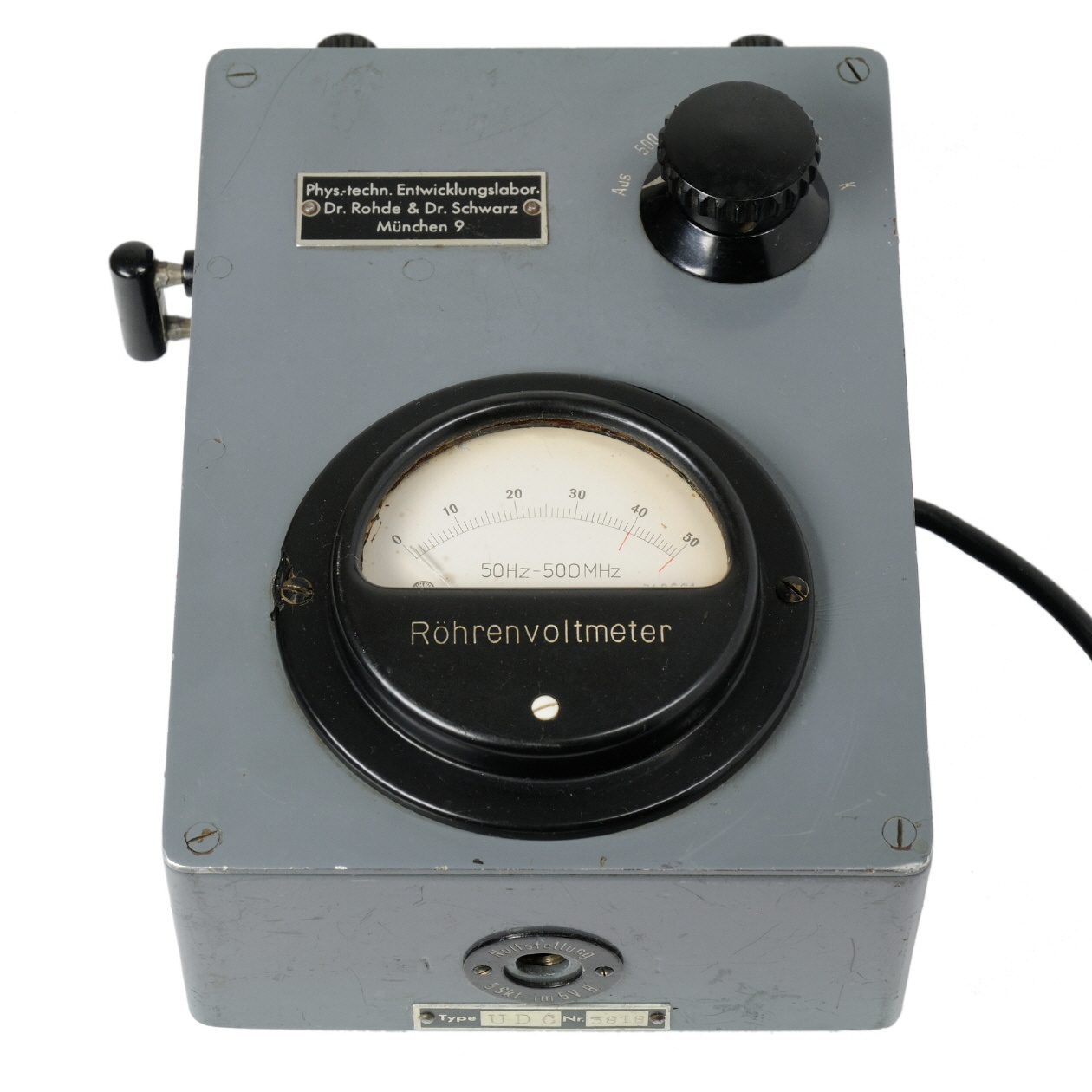

| Bezeichnung | Kompensations-Röhrenvoltmeter UDC BN 102 |
| Hersteller | Physikalisch-technischen Entwicklungslabors Dr. L. Rohde und Dr. H. Schwarz |
| Datierung | 1933 |
| Kategorie | Röhrenvoltmeter |
| Material | Stahlblechgehäuse, Pressstoff, Glas |
| Abmessungen | (BTH): 140 x 215 x 95 mm |
| Masse | 2 kg |
| Zustand |
2/C Anmerkung: Bei diesem Gerät wurden im Laufe der Zeit einige Widerstände und Kondensatoren ausgetauscht. Die Spezial-Diode ist Original und auch noch funktionsfähig. |
| Markierungen | Type UDC Nr. 3818; Messwerk von Gossen, Skalennummer 713661 |
| Literatur |
- L. Rohde, Z. Techn. Phys. 12 (1931) 263 - L. Rhode und F. Bahnemann ENT 8 (1931) 335 - F. Bahnemann, Z. Hochfrequenztechn. 40 (1932) 189 - L. Rohde, ATM 335-1. März 1935 |
Messbereiche
| Stromart | AC |
| Spannung |
0,5 ... 5 / 25 / 100 / 500 V direkt 0,5 ... 700 V (über Kompensation) |
Gerätecharakteristik
| Eichdaten | in Effektivwerten bei Sinusform |
| Anzeigefehler | ± 5% v. E. |
| Frequenzbereich | 50 Hz ... 500 MHz |
| weitere technische Daten | Eingangskapazität 0,5 pF |
| Datenblatt | Datenblatt UDC BN 102 (1940) |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
| Netzanschluss | 220 V; 50 Hz |
| Bestückung | 1 x GW.05 R (Gundelach) Kurzwellen-Diode zum Röhrenvoltmeter nach Dr. Rohde |
Geschichte
Das Kompensations-Röhrenvoltmeter UDC entstand mit der Firmengründung (PTE) im Jahre 1933. Die Bestell-Nummer (BN) wurden erst später zusammen mit dem ersten Produktkatalog 1938 eingeführt.
Anwendung
Das Röhrenvoltmeter UDC dient zur Messung von Hochfrequenzspannungen ohne Leistungsverbrauch. Hierbei wird das Kompensationsverfahren angewendet.
Bemerkungen
Die Messung nach dem Kompensationsverfahren hat den Vorteil, dass die ursprüngliche Kurvenform der zu messenden Spannung nicht verzerrt wird. Die Kompensationsspannung wird an die 2 Klemmen an der linken Seite des Instruments angelegt und kann mit jedem beliebigen Gleichstrominstrument gemessen werden, Durch Kurzschließen der Kompensationsklemmen erhält man ein normales Dioden-Röhrenvoltmeter.
weitere Aufnahmen des Exponats
![[00376] Röhrenvoltmeter UDC, Rohde & Schwarz, 1933](../../images/00376_d_rohde_roehrenvoltmetertable25.jpg) |
![[00376] Röhrenvoltmeter UDC, Rohde & Schwarz, 1933](../../images/00376_d_rohde_roehrenvoltmeter_seitetable25.jpg) |
Gundelach Röhre GW.05 R
 |
 |
Änderungen
| 2012-08-15 | Erfassung |
| 2016-12-09 | Datenblatt und Literaturverweise ergänzt |
| 2017-01-22 | Aufnahmen der Gundelach GW.05 R Spezial-Diode |
