Mod. 367ľA
|
| letzte Änderung | 2015-05-01 |
| Inventarnummer | 00734 |
| Bezeichnung | Tonfrequenz-Mikroamperemeter Mod. 367µA |
| Hersteller | Norma Messtechnik GmbH |
| Datierung | 1960 |
| Kategorie | Röhrenvoltmeter |
| Material | Stahlblechgehäuse, Kunststoff, Glas |
| Abmessungen | (BTH) 130 · 211 · 105 mm |
| Masse | 2 kg |
| Zustand | 2/- |
| Markierungen | Skalennummer: 1307940a |
| Referenz | - |
Messbereiche
| Stromart | AC |
| Strom |
0 ... 75 / 250 / 750 µA 0 ... 2,5 / 7,5 / 25 / 75 / 250 / 750 mA 0 ... 2,5 A |
Gerätecharakteristik
| Eichdaten | in Effektivwerten bei Sinusform |
| Anzeigefehler | bei Nennfrequenz ± 1,5 % v.E. (für sinusförmige Spannungen) |
| Frequenzfehler | innerhalb des Nennfrequenzbereiches: ± 1,5 % v.S. |
| weitere technische Daten |
Nennfrequenz: 1 kHz Nennfrequenzbereich; 20 Hz ... 30 kHz |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan |
nicht vorhanden Mit Ausnahme der Beschaltung des Wahlschalters ist die Schaltung sehr ähnlich (identisch?) mit Inventarnummer [00735] |
| Netzanschluss | 220 V; 50 Hz; ca. 5 W |
| Bestückung | 2 x EF 40, 2 x OA 85; Schmelzeinsatz 0,05 DIN 41571; Skalenlämpchen 6,3 V, 150mA |
weitere Aufnahmen des Exponats

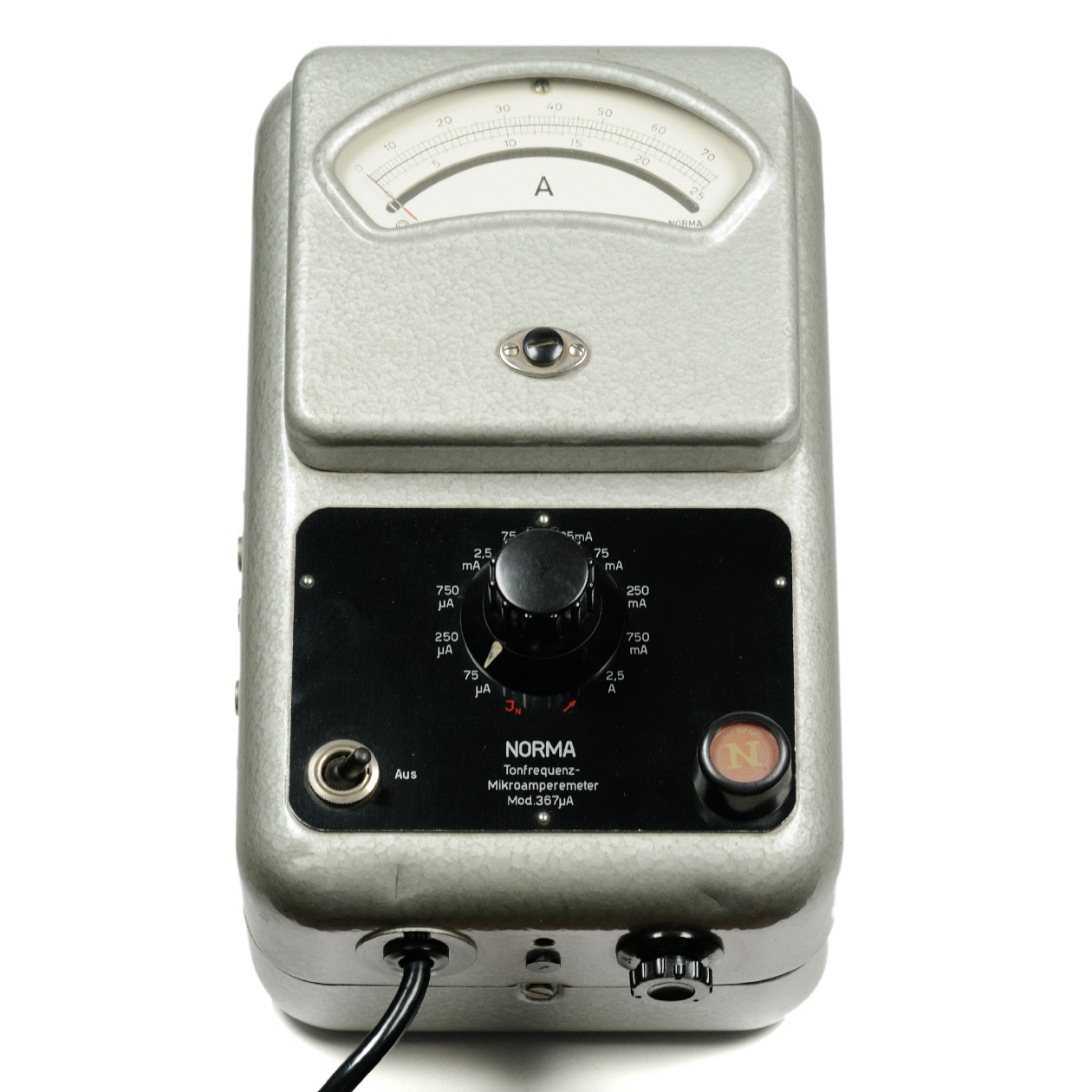

![[00734] Tonfrequenz-Mikroamperemeter Mod. 367ľA, Norma, 1960](../../images/00734_at_norma_367uatable25.jpg) |
![[00734] Tonfrequenz-Mikroamperemeter Mod. 367ľA, Norma, 1960](../../images/00734_at_norma_367ua_innentable25.jpg) |
![[00734] Tonfrequenz-Mikroamperemeter Mod. 367ľA, Norma, 1960 - ausgelaufener Kondensator](../../images/00734_at_norma_367ua_detailtable25.jpg) |
