EO 1 / 60 / 5 N
|
| letzte Änderung | 2012-05-17 |
| Inventarnummer | 00205 |
| Bezeichnung | Kleinoszilloskop EO 1 / 60 / 5 N |
| Hersteller | Allgemeine Elektricitäts-Gesellschaft |
| Datierung | ca. 1938 |
| Kategorie | Oszillograph |
| Material | Blechgehäuse, Frontplatte aus Kunststoff (Pressstoff) |
| Abmessungen |
(B x T x H) 15 cm x 27,5 cm x 24,5 cm (geschlossen) Schirmdurchmesser 6 cm |
| Masse | 6,5 kg |
| Zustand | 2C |
| Markierungen | Seriennummer 10498 |
| Referenz | Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234810 |
Gerätecharakteristik
| Vertikale Ablenkung |
Höchste Messfrequenz: 1 MHz Höchste Messspannung: 450 Volt Empfindlichkeit mit Verstärker: 0,18 V pro mm Bildhöhe Empfindlichkeit ohne Verstärker: 18 V pro mm Bildhöhe Lineare Verstärkung bis 35 kHz, bei etwa 100facher Verstärkung Eingangswiderstand: (Amplitudenregler in Endstellung) - mit Verstärker 2 MOhm - ohne Verstärker 1,2 MOhm |
| Horizontale Ablenkung | Kippfrequenz stetig regelbar von 10 bis 40.000 Hz |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
| Netzanschluss |
220 V; 50 Hz; ca. 35 W (Die Type EO 1 / 60 / 5 B ist für 12 oder 24 V Batteriespannung eingerichtet) |
| Bestückung |
1 x EF 12, 1 x S 1/0,2iIIA, 1 x HR 1/60/0,5 Bei Batteriegerät zusätzlich: Vibrator 32/1 NT. |
Anwendung
Der Kathodenstrahl-Oszillograph EO 1 / 60 / 5 N ist ein praktisch trägheitsloser Spannungsmesser und dient zur Beobachtung von sehr schnell verlaufenden elektrischen Vorgängen. In der H.F.-Technik benutzt man ihn zur Bestimmung der Modulationstiefe, zur Beobachtung der Kurvenform von Spannungen und Strömen niedriger und hoher Frequenzen, sowie zur Beobachtung von Vorgängen in Schwingkreisen u.a.m.
Bemerkungen
Bei der Benutzung des Batteriegerätes (EO 1 / 60 / 5 B) sind keine weiteren Hilfsspannungen erforderlich, da die benötigten Spannungen im Gerät selbst erzeugt werden.
weitere Aufnahmen des Exponats ...

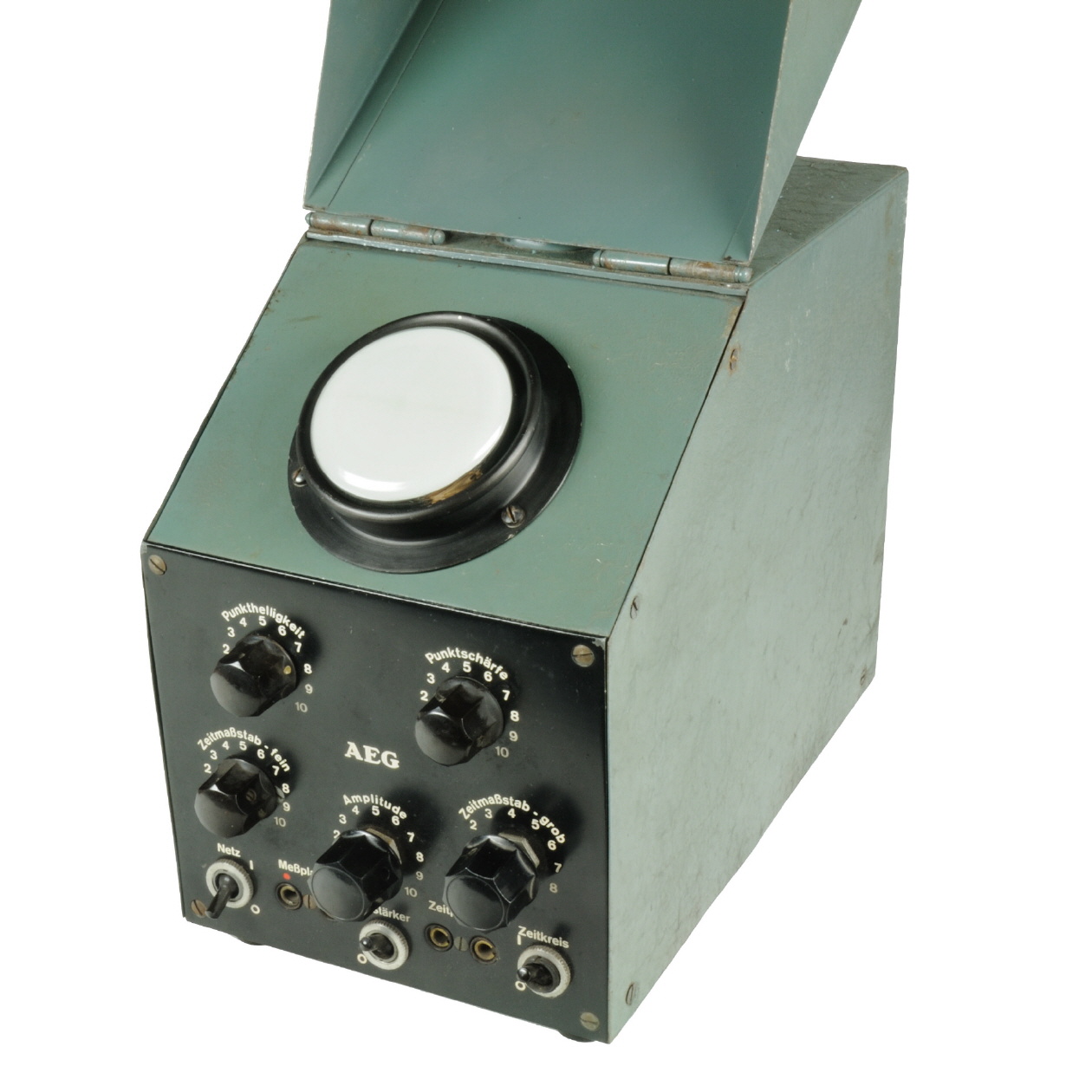

![[00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938](../../images/00205_d_aeg_eo1-60-5_front3table25.jpg) |
![[00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938](../../images/00205_d_aeg_eo1-60-5_seitetable25.jpg) |
![[00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938](../../images/00205_d_aeg_eo1-60-5_fronttable25.jpg) |
![[00205] Kleinoszilloskop EO 1 / 60 / 5 N, AEG, 1938](../../images/00205_d_aeg_eo1-60-5_front2table25.jpg) |
EO 1 / 60 / 5 NVH
Der Type NVH des Oszillograph unterscheidet sich durch einen zusätzlichen Regler zur Höhenverschiebung auf der rechten Geräteseite. Das Exponat (Inventar [00024], Seriennummer 447) befindet sich allerdings in einem äußerst schlechten und unvollständigen Zustand, daher ist es schwierig, weitere Unterschiede der Typen zu erkennen.
