Einstraholoszillograph

letzte Änderung	2013-05-21
Inventarnummer	00495
Bezeichnung	Oszillograph
Hersteller	VEB Technisch-Physikalische Werkstätten Thalheim
Datierung	ca. 1947
Kategorie	aktive Messgeräte Oszillograph
Material	Blechgehäuse
Abmessungen	(BTH) 135 ∙ 300 ∙ 235 mm
Masse	5,8 kg
Zustand	3
Markierungen	keine Seriennummer; Auf der Frontplatte wurden die kyrillischen Beschriftungen entfernt (abgekratzt), auf den Anschlüssen an der Rückseite sind diese noch vorhanden.

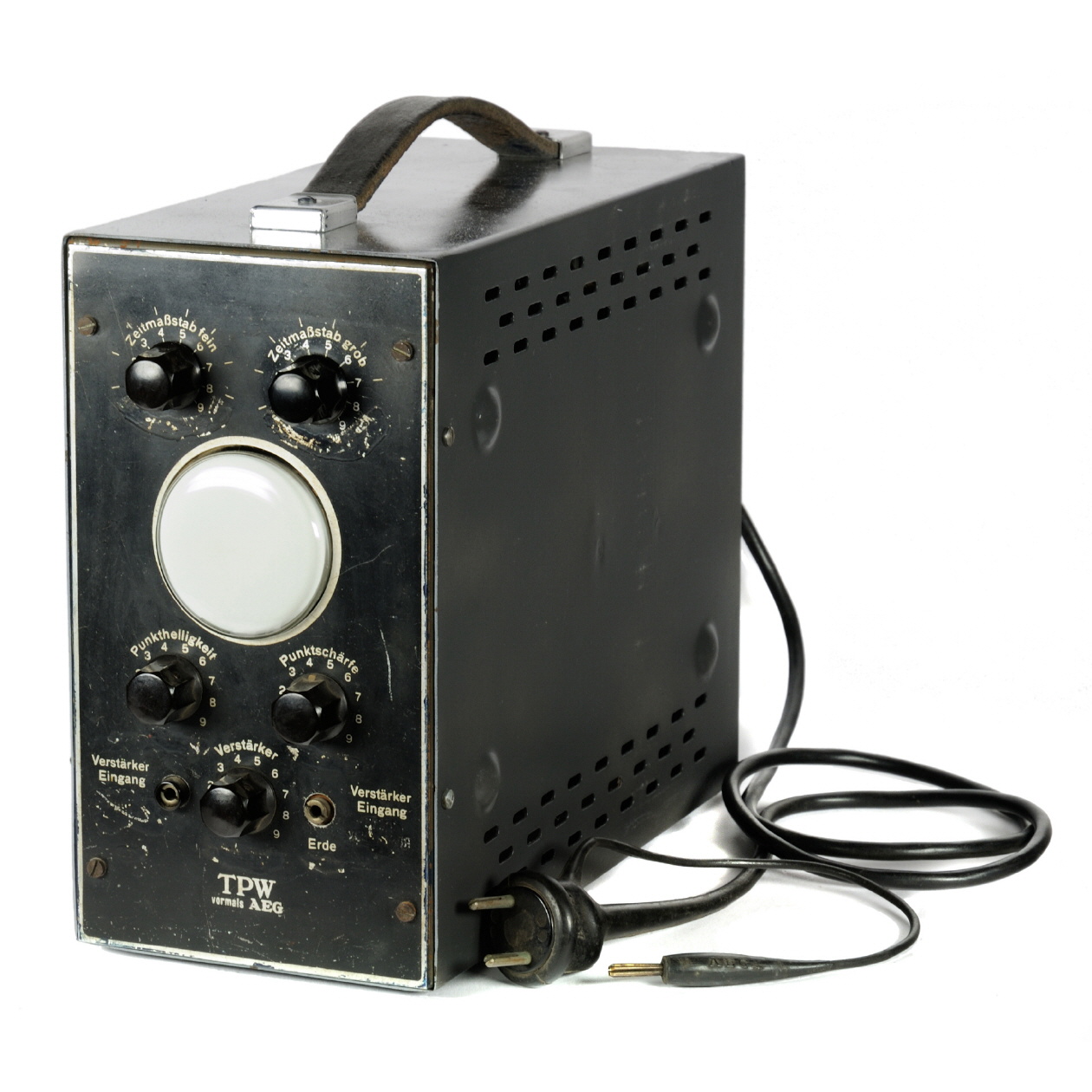

Beschreibung	Das Gerät wurde kurz nach Kriegsende gefertigt (Notzeitgerät) und ist entsprechend einfach aufgebaut. Das Gerät bietet vorne Einstellungen für den Verstärkungsfaktor, die Punktschärfe und den Zeitmaßstab (jeweils ohne genaue Angaben und Eichung). Auf der Rückseite sind Eingänge für Kippspannung, Zeit-Meßplatten und Erde.
Referenz	-

Gerätecharakteristik

Vertikale Ablenkung	keine Angaben
Horizontale Ablenkung	keine Angaben
weitere Angaben	keine Angaben
Datenblatt	nicht vorhanden
Handbuch	nicht vorhanden
Schaltplan	nicht vorhanden
Netzanschluß	220 V; kein Einschalter; Stromkabel mit separatem Erdungsstecker
Bestückung	EZ 12, EDD 11, EF 11, RV 12 P 200
