GM 5666/02
|
|
|
|
|
|
Inventarnummer |
00820 |
|
Bezeichnung |
GM 5666/02 |
|
|
Der NF-Gleichspannungsoszillograf GM 5666 ist für die Beobachtung von Gleich- und Wechselspannungen sowie Wechselspannungen mit Gleichspannungskomponenten bestimmt. Mit Hilfe dieses Gerätes können alle niederfrequenten elektrischen und mechanischen Vorgänge, die durch entsprechende Geräte in elektrische Werte umgesetzt werden können, sichtbar gemacht werden. |
|
Hersteller |
Philips |
|
Datierung |
ca. 1958 |
|
Kategorie |
aktive Messgeräte Oszillograph |
|
Material |
Blechgehäuse |
|
Abmessungen |
(BTH) 260 ∙ 530 ∙ 360 mm |
|
Masse |
30 kg |
|
Zustand |
3/- |
|
Markierungen |
Typenschild, Seriennummer: D1670 |
|
Beschreibung |
- |
|
Schrifttum |
- Philips - GM 5666-02 (Handbuch) |
|
|
|
Gerätecharakteristik
|
|
technische Daten |
siehe Handbuch |
|
Schaltplan |
Philips - GM 5666-02 (Schaltplan) |
|
Netzanschluß |
110 - 245 V; 40 - 100 Hz; 130 W |
|
Bestückung |
26 Röhren:
2 x DL67; 1 x ECC91; 2 x EF80; 4 x ECF80; 7 x PCF80; 3 x EY51; 1 x EZ80; 1 x GZ34; 1 x PL36; 1 x 85A2; 1 x OA2; 1 x OB2; 1 x DH10-78 |
|
|
|
weitere Aufnahmen des Exponats ...
|
|
|
|
Änderungen
|
|
|
|
(C) 2012-2025 - Alle Rechte vorbehalten |
|
Diese Seite drucken
|

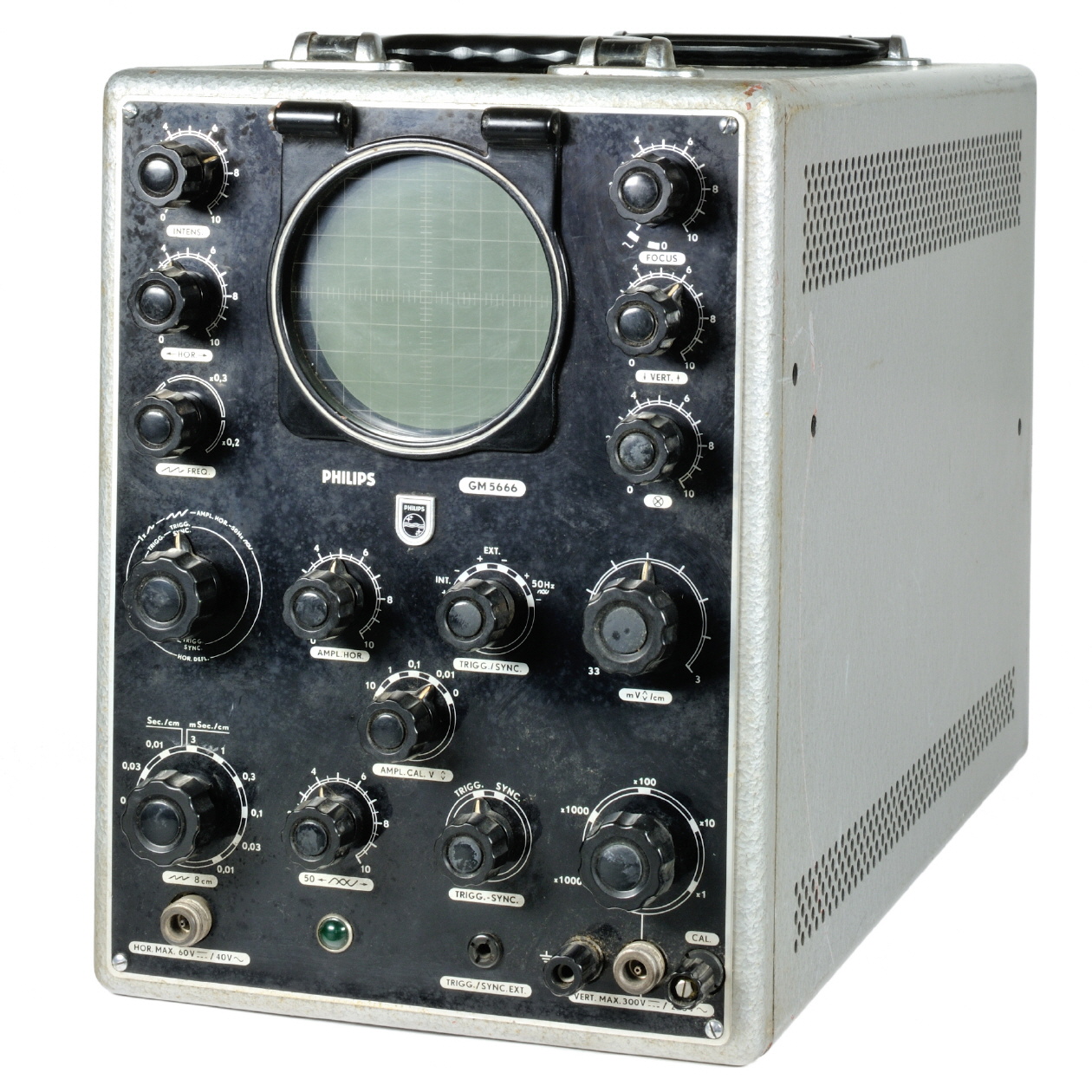

![[00820] NF-Gleichspannungsoszillograf GM 5666/02; Philips; ca. 1958](../../../images/00820_philips_gm5666table25.jpg)
