GM 4580/03
|
| Inventarnummer | 01045 |
| Bezeichnung | GM 4580/03 |
| Mit der Elektronenschalter GM 4580/03 können zwei Wechselspannung gleichzeitig und unabhängig voneinander auf dem Bildschirm eines Elektronenstrahl-Oszillographen sichtbar gemacht werden. | |
| Hersteller | Philips |
| Datierung | um 1960 |
| Kategorie | aktive Messgeräte | Oszilloskope | Philips |
| Material | Blechgehäuse |
| Abmessungen | (BTH) 175 ∙ 265 ∙ 350 mm |
| Masse | 9,5 kg |
| Zustand | 2/- |
| Markierungen | Typenschild, Seriennummer: D 4758 |
| Beschreibung | - |
| Referenz | - |
Gerätecharakteristik
| Vertikale Ablenkung | keine Angaben |
| Horizontale Ablenkung | keine Angaben |
| weitere Angaben | keine Angaben |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
| Netzanschluß | 110 ... 245 V; 40 ... 100 Hz; 65 W |
| Bestückung | 4 x EF80, 2 x EL83, EZ80 |
weitere Aufnahmen des Exponats ...
![[01045] Elektronenumschalter GM 4580/03; Philips; um 1960](../../../images/01045_philips_gm4580-03table25.jpg) |
![[01045] Elektronenumschalter GM 4580/03; Philips; um 1960](../../../images/01045_philips_gm4580-03_backtable25.jpg) |
![[01045] Elektronenumschalter GM 4580/03; Philips; um 1960](../../../images/01045_philips_gm4580-03_innen1table25.jpg) |
![[01045] Elektronenumschalter GM 4580/03; Philips; um 1960](../../../images/01045_philips_gm4580-03_innen2table25.jpg) |
Vergleich zum Vorgängertyp GM 4580/02
|
GM 4580/02 Inventar-Nr: 00580 Ser. Nr.: D 4004 um 1955 |
GM 4580/03 Inventar-Nr: 01045 Ser. Nr.: D 4758 um 1960 |
![[00580] Elektronenumschalter GM 4580/02; Philips; ca. 1955](../../../images/00580_d_philips_gm4580_innen1table50.jpg) |
![[01045] Elektronenumschalter GM 4580/03; Philips; um 1960](../../../images/01045_philips_gm4580-03_innen1table50.jpg) |
![[00580] Elektronenumschalter GM 4580/02; Philips; ca. 1955](../../../images/00580_d_philips_gm4580_innen2table50.jpg) |
![[01045] Elektronenumschalter GM 4580/03; Philips; um 1960](../../../images/01045_philips_gm4580-03_innen2table50.jpg) |

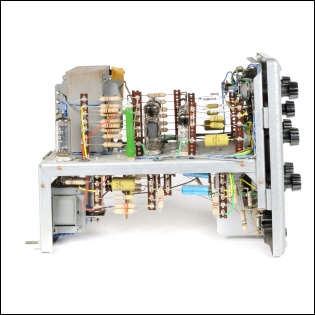

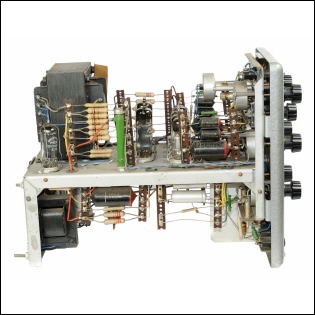

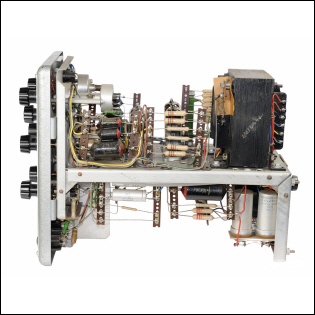

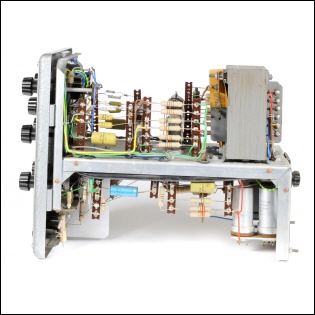

Optisch unterscheiden sich die beiden Modelle kaum, beim Modell /03 sind neuere und stabilere Kondensatoren-Typen verbaut, auch die Potentiometer haben eine andere Bauform. Die Röhrenbestückung ist identisch.
