GM 3152 B


Inventarnummer 01083
Bezeichnung GM 3152 B
  Das Oszillographengerät mit nahezu unbegrenztem Anwendungsbereich für quantitative Untersuchungen mit „Philips-Valvo“ Kathodenstrahlröhre DG 9-3. Eingebautes Netzanschlußgerät, Hochvakuum - Zeitablenkgerät von 10 - 150 000 Hz, eingebauter zweistufiger Meßverstärker mit symmetrischer Ausgangsspannung von 10 bis 1 Million Hz (max. Empfindlichkeit ca. 1600 mm/V), vertikale und horizontale Nullpunktverschiebung, anpaßbar an die verschiedensten Arbeits-Bedingungen.
Hersteller Philips Electro Special GmbH
Datierung ca. 1940
später umgebaut, anderer Röhrensatz
Preis -
Kategorie aktive Messgeräte | Oszilloskope | Philips
Material -
Abmessungen (BTH): 225 · 430 · 305 mm
Masse 17 kg
Zustand 3/-
Markierungen -
Beschreibung -
Schrifttum - Datenblatt GM 3152 (1937)
- Datenblatt GM 3152 (1939)
- Datenblatt GM 3152 (1941)

Gerätecharakteristik
technische Daten siehe Datenblatt
Schaltplan nicht vorhanden
Netzanschluss 110 / 125 / 200 / 220 / 245 V; 40 - 100 Hz; 90 W
Bestückung Röhren:
4 x EF42, 2 x AL4, AZ1, 1876, DG10-5
(Die Originalbestückung sieht wie folgt aus: 4 x 4673, 2 x AL4, 1876, DG9-3)

weitere Aufnahmen des Exponats ...

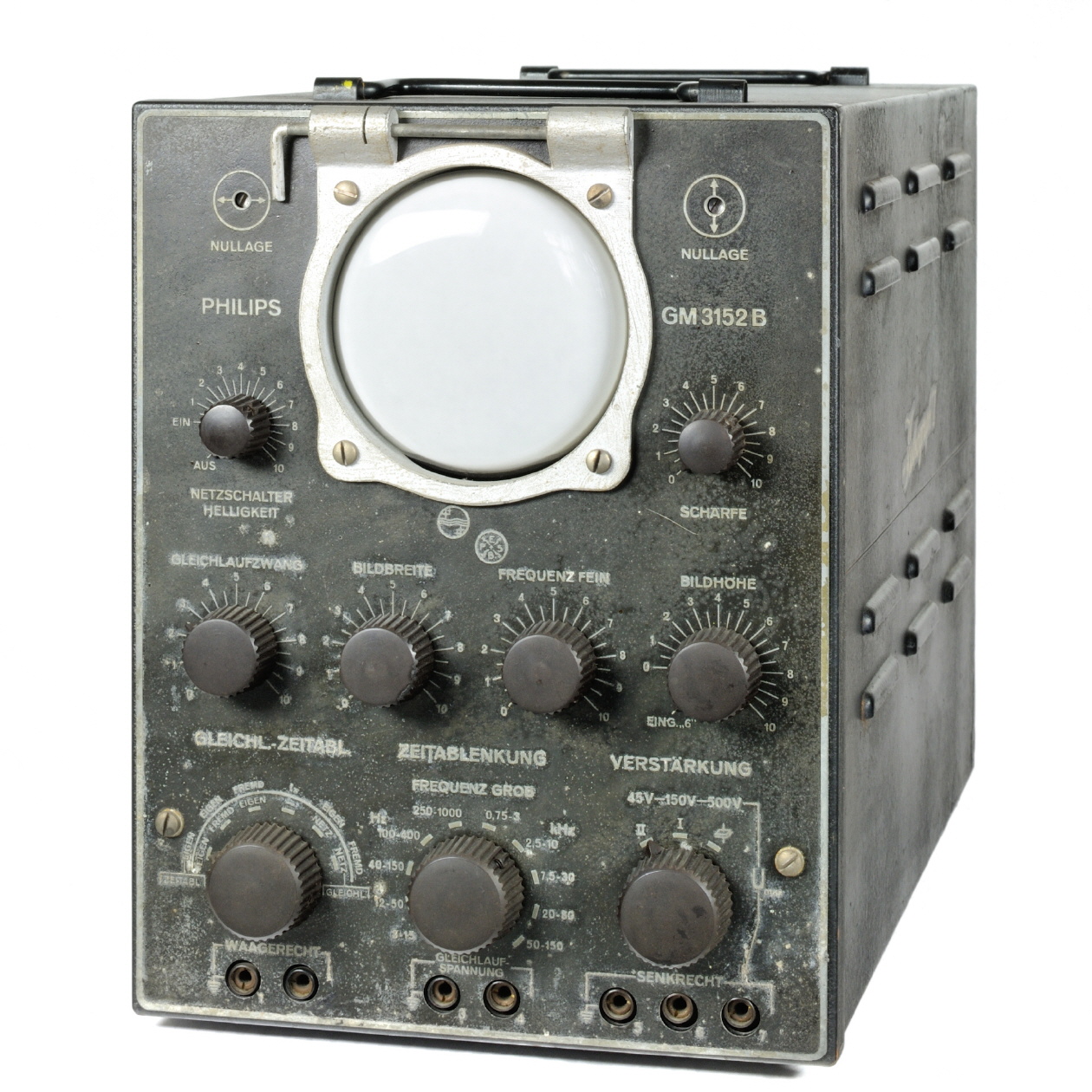

[01083] - GM 3152 B - Kathograph 1 (mit modifiziertem Röhrensatz); Philips Electro Spezial, Berlin; ca. 1940 [01083] - GM 3152 B - Kathograph 1 (mit modifiziertem Röhrensatz); Philips Electro Spezial, Berlin; ca. 1940 [01083] - GM 3152 B - Kathograph 1 (mit modifiziertem Röhrensatz); Philips Electro Spezial, Berlin; ca. 1940 [01083] - GM 3152 B - Kathograph 1 (mit modifiziertem Röhrensatz); Philips Electro Spezial, Berlin; ca. 1940

Änderungen
2015-05-02 Erfassung
2017-10-08 Aufnahmen ergänzt
