180A
|
| Inventarnummer | 00676 |

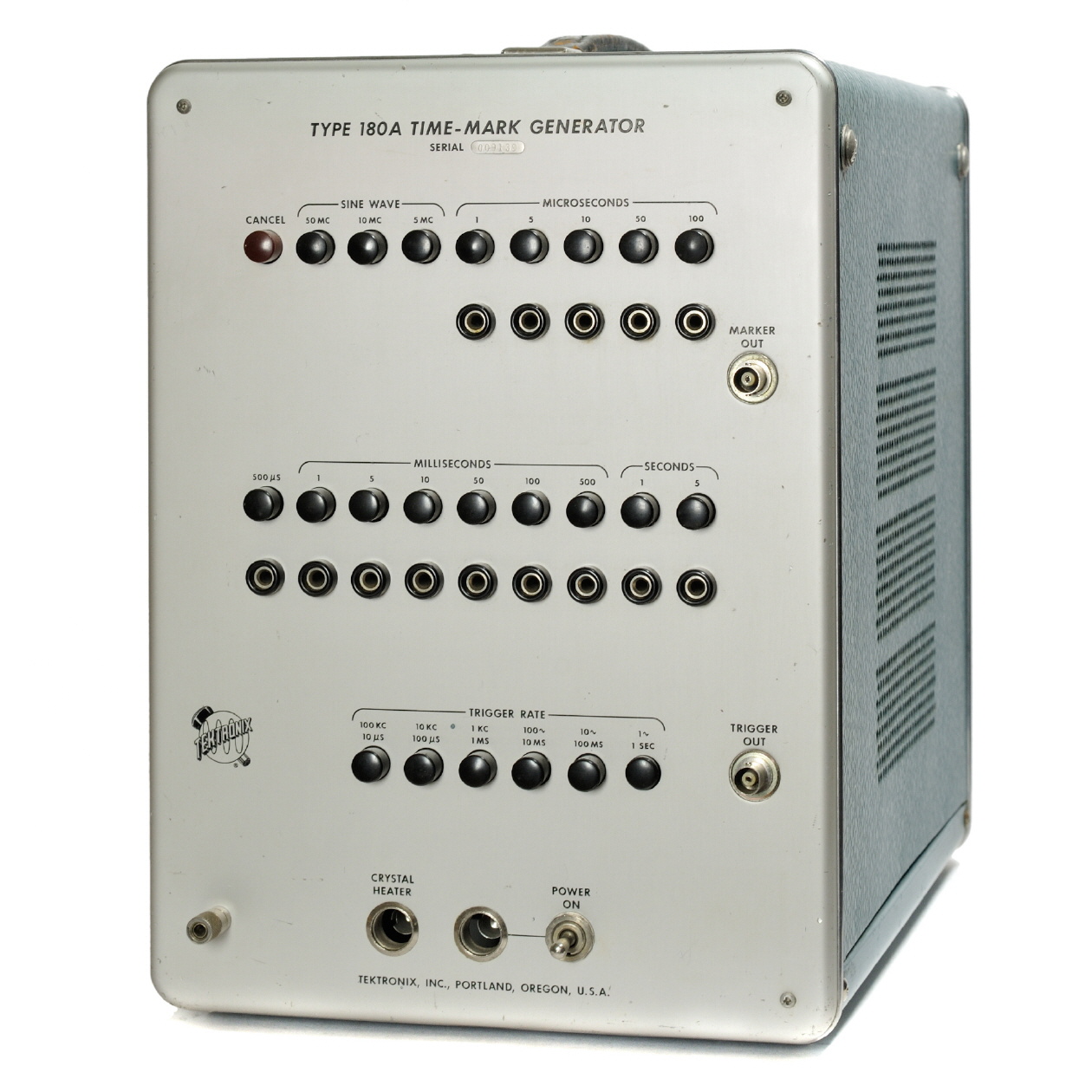

| Bezeichnung | Type 180 Time Mark Generator |
| Hersteller | Tektronix Inc. |
| Datierung | ca. 1965 |
| Material | Stahlblechgehäuse |
| Abmessungen | (BTH) 343 ∙ 432 ∙ 248 mm |
| Masse | 15,5 kg |
| Zustand | 1/A |
| Markierungen | Seriennummer: 009139 |
| Beschreibung |
Der Tektronix Type 180A Time-Mark Generator ist ein transportabler Generator zur Erzeugung von Zeitmarken, HF-Sinus-Spannungen und Trigger-Impulsen. Er ist für den Laboreinsatz konzipiert. Zeitmarken: 1, 5, 10, 50, 100, 500 µS; 1, 5, 10, 50, 100, 500 mS; 1, 5 S. Triggerimpulse: 1, 10, 100 Hz; 1, 10 100 kHz Sinus: 5, 10, 50 MHz Die Zeitmarken-Impulse können einzeln über Bananenstecker oder in beliebiger Kombination abgegriffen werden. |
| Schrifttum |
- Tektronix Type 180A Manual - Tektronix 180 Field Recalibration Procedure (extern) - Tektronix 180A Factory Calibration Procedure (extern) |
Gerätecharakteristik
| Netzanschluß | 117 / 234 V, 50 ... 60 Hz, max 240 W |
| Bestückung |
Röhren: 3 x 6AN8, 3 x 6DK6/8136, 13 x 6AL5, 14 x 5965, 13 x 12AU7, 2 x 12B4, 2 x 6AU6, 6080, 5651 Halbleiter: T12G, 3 x IN2862 |
weitere Aufnahmen des Exponats ...
![[00676] Type 180A Time-Mark Generator; Tektronix; ca. 1965](../../../images/00676_us_tektronix_180atable25.jpg) |
![[00676] Type 180A Time-Mark Generator; Tektronix; ca. 1965](../../../images/00676_us_tektronix_180a_innen1table25.jpg) |
![[00676] Type 180A Time-Mark Generator; Tektronix; ca. 1965](../../../images/00676_us_tektronix_180a_innen2table25.jpg) |
![[00676] Type 180A Time-Mark Generator; Tektronix; ca. 1965](../../../images/00676_us_tektronix_180a_innen3table25.jpg) |
![[00676] Type 180A Time-Mark Generator; Tektronix; ca. 1965](../../../images/00676_us_tektronix_180a_innen4table25.jpg) |
