109


Inventarnummer 00712
Bezeichnung Type 109 Pulse Generator
Hersteller Tektronix Inc.
Datierung ca. 1965
Material Stahlblechgehäuse
Abmessungen (BTH) 127 ∙ 292 ∙ 200 mm
Masse ca. 3,6 kg
Zustand 1/A
Markierungen Seriennummer: 002075
Beschreibung Der Tektronix Type 109 ist ein schneller Pulsgenerator mit steiler Flanke und flachem Einschwingverhalten ohne nennenswertes Überschwingen. Erreicht wird dies durch das Schalten mittels eines speziellen Doppel Quecksilber Relais, das mit ca. 550 bis 720 Hertz getaktet wird. Diese Relais wird von einem Ein-Windungs-Transformator angetrieben, der die dafür erforderlichen Magnetfelder liefern kann. Das Relais befindet sich in einem Glaskörper.
Schrifttum - Tektronix Type 109 Manual

Gerätecharakteristik
Netzanschluß 105 ... 125 / 210 ... 250 V, 50 ... 800 Hz, max 50 W
Bestückung Röhren:
0B2

Halbleiter:
3 x 2N1545, 2N1378, 4 x 1N2862, 2 x 1N563A

weitere Aufnahmen des Exponats ...

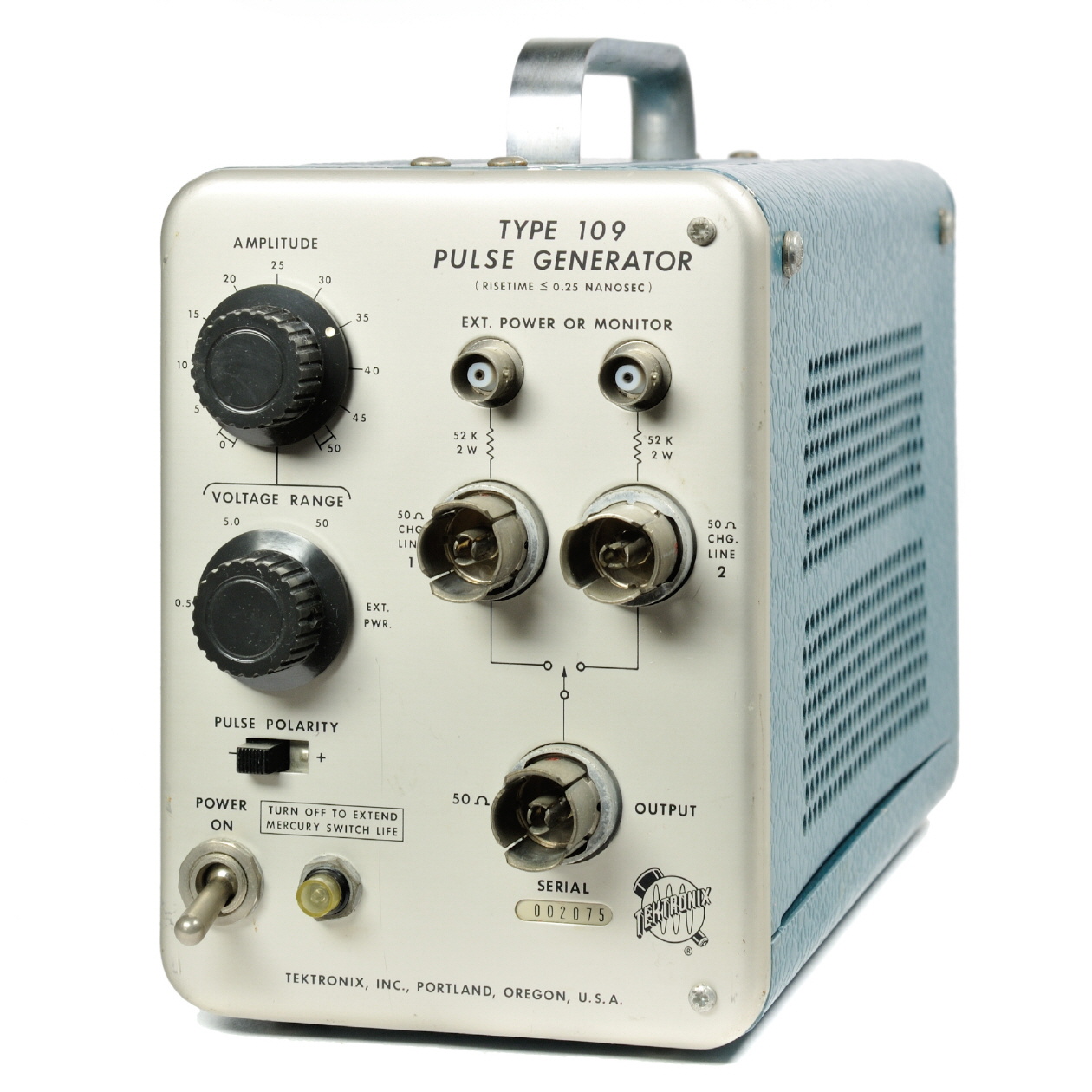

[00712] Type 109 Pulse Generator mit einer Anstiegszeit < 0,25 nS, erzeugt durch einen Quecksilberschalter; Tektronix; ca. 1965 [00712] Type 109 Pulse Generator mit einer Anstiegszeit < 0,25 nS, erzeugt durch einen Quecksilberschalter; Tektronix; ca. 1965 [00712] Type 109 Pulse Generator mit einer Anstiegszeit < 0,25 nS, erzeugt durch einen Quecksilberschalter; Tektronix; ca. 1965 [00712] Type 109 Pulse Generator mit einer Anstiegszeit < 0,25 nS, erzeugt durch einen Quecksilberschalter; Tektronix; ca. 1965
[00712] Type 109 Pulse Generator mit einer Anstiegszeit < 0,25 nS, erzeugt durch einen Quecksilberschalter; Tektronix; ca. 1965 [00712] Type 109 Pulse Generator mit einer Anstiegszeit < 0,25 nS, erzeugt durch einen Quecksilberschalter; Tektronix; ca. 1965

Änderungen
2014-01-19 Erfassung
2017-02-14 Handbuch hinzugefügt
