531A
|
| Inventarnummer | 00477 |

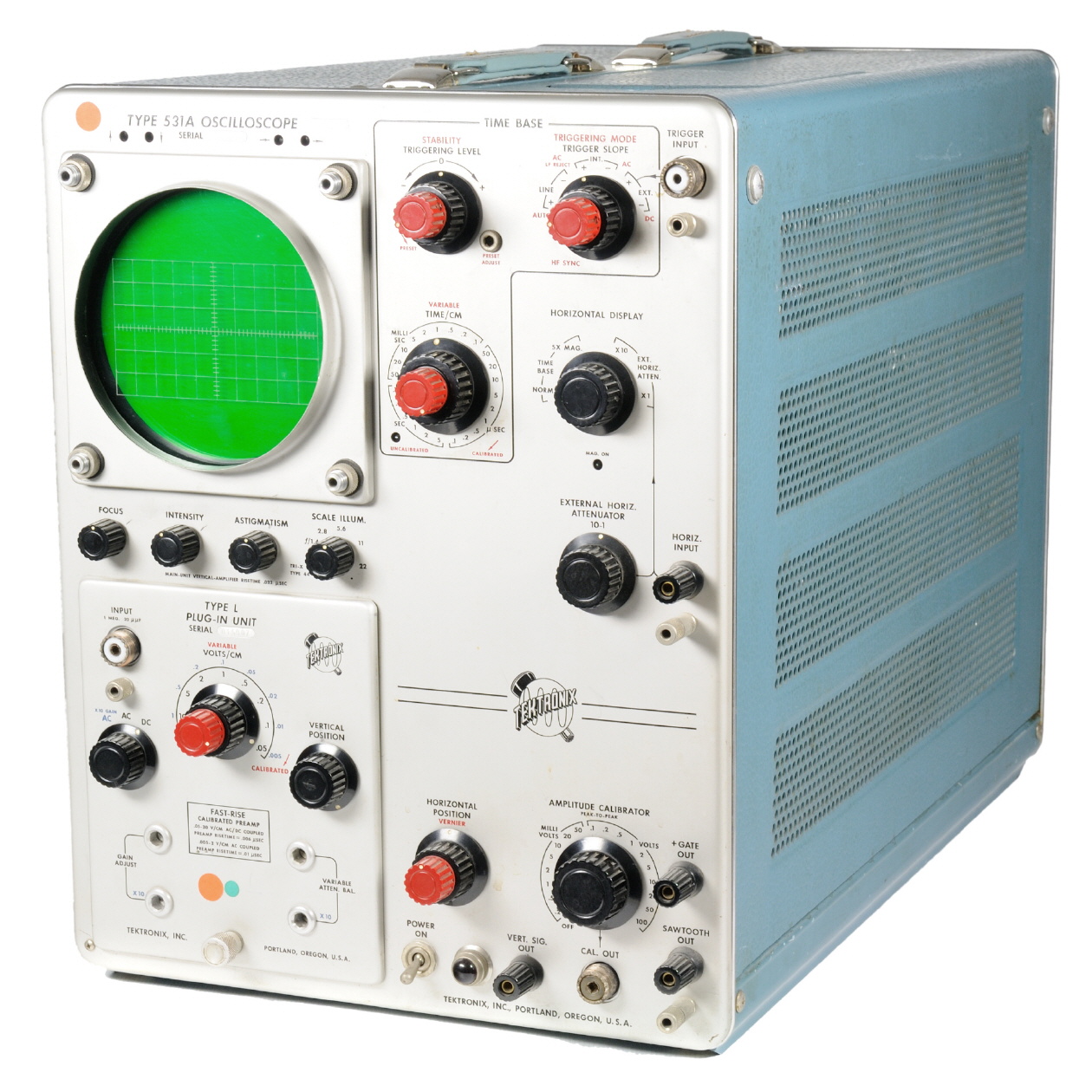

| Bezeichnung | 531A mit Einschub Type L |
| Hersteller | Tektronix Inc. |
| Datierung | 1959 |
| Material | Stahlblechgehäuse |
| Abmessungen | (BTH) 330 ∙ 610 ∙ 420 mm |
| Masse | ca. 30 kg |
| Zustand | 2 |
| Markierungen |
Seriennummer Basisgerät: 25050 Seriennummer Einschub "L": 15907 |
| Beschreibung | Der Oszillograf Typ 531A ist ein universelles Gerät, das sich speziell für die Verwendung in Laboratorien eignet. Für das vertikale Ablenksystem werden Vorverstärker-Einschübe verwendet, wodurch das Gerät für viele spezielle Anwendungen, unter anderem Breitband, Zweispur, Kleinsignal, Differenzverstärkung, maximale Frequenzwiedergabe und Anstiegszeit sowie Prüfung der Anstiegszeit von Transistoren verwendet werden kann. |
| Schrifttum |
- Tektronix 531A Kurzbeschreibung (de) - Tektronix 531/541 Manual (PDF) - Tektronix 531 Factory Calibration Procedure (PDF) - Tektronix 531A Factory Calibration Procedure (PDF) |
Gerätecharakteristik
| Netzanschluß | 105 ... 125 / 210 ... 250 V, 50 ... 60 Hz, max 500 W |
| Bestückung |
Röhren: 2 x 12BY7A 15 x 6DJ8 2 x 6197 2 x 6CL6 3 x 12AU7 6 x 6AU6 1 x 12BY7 1 x 6AL5 1 x 6AU5 5 x 6542 1 x 5651 2 x 12AX7 2 x 6080 4 x 12B4 Halbleiter: 16 x 1N1566 1 x T533P2 |
weitere Aufnahmen des Exponats ...
![[00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959](../../../images/00477_us_tektronix_531a_offentable25.jpg) |
![[00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959](../../../images/00477_us_tektronix_531a_fronttable25.jpg) |
![[00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959](../../../images/00477_us_tektronix_531a_offen-seite2table25.jpg) |
![[00477] Oszilloskop 531A mit Einschub Type L ; Tektronix; 1959](../../../images/00477_us_tektronix_531a_offen-seite1table25.jpg) |
Vorverstärker-Einschübe
| Einschub | Kurzbeschreibung, technische Eckdaten | |
| Typ A |
 |
Breitband; Gleichspannungskopplung Ablenkfaktor: 0,05 V/cm ... 20 V/cm Frequenzbereich: 0 ... 14 MHz Anstiegszeit: 18 ns Eingangskapazität: 47 pF |
| Typ B |
|
Breitband; Hohe Verstärkung; Gleichspannungskopplung Ablenkfaktor: 5 mV/cm ... 0,05 V/cm; 0,05 V/cm ... 20 V/cm Frequenzbereich: 2 Hz ... 10 MHz; 0 ... 14 MHz Anstiegszeit: 30 ns; 18 ns Eingangskapazität: 47 pF |
| Typ CA |
 |
Zweikanal; Gleichspannungskopplung Ablenkfaktor: 0,05 V/cm ... 20 V/cm Frequenzbereich: 0 ... 15 MHz Anstiegszeit: 15 ns Eingangskapazität: 20 pF |
| Typ D |
 |
Hohe Verstärkung; Gleichspannungskopplung; Differenzeingang Ablenkfaktor: 1 mV/cm ... 50 V/cm Frequenzbereich: 0 ... 2 MHz Anstiegszeit: 0,18 µs Eingangskapazität: 47 pF |
| Typ E |
|
Niedriger Pegel; Wechselspannungskopplung; Differenzeingang Ablenkfaktor: 50 µV/cm ... 10 mV/cm Frequenzbereich: 0,06 Hz ... 60 kHz Anstiegszeit: 6 µs Eingangskapazität: 50 pF |
| Typ G |
 |
Breitband; Gleichspannungskopplung; Differenzeingang Ablenkfaktor: 0,05 V/cm ... 20 V/cm Frequenzbereich: 0 ... 14 MHz Anstiegszeit: 18 ns Eingangskapazität: 47 pF |
| Typ H |
 |
Breitband; Gleichspannungskopplung; Hohe Verstärkung Ablenkfaktor: 5 mV/cm ... 20 V/cm Frequenzbereich: 0 ... 11 MHz Anstiegszeit: 23 ns Eingangskapazität: 47 pF |
| Typ K |
 |
Steiler Anstieg; Hohe Verstärkung; Gleichspannungskopplung Ablenkfaktor: 0,05 V/cm ... 20 V/cm Frequenzbereich: 0 ... 15 MHz Anstiegszeit: 12 ns Eingangskapazität: 20 pF |
| Typ L |
 |
Steiler Anstieg; Hohe Verstärkung; Gleichspannungskopplung Ablenkfaktor: 5 mV/cm ... 2 V/cm; 0,05 V/cm ... 20 V/cm Frequenzbereich: 3 Hz ... 15 MHz; 0 ... 15 MHz Anstiegszeit: 15 ns; 12 ns Eingangskapazität: 20 pF |
| Typ M |
 |
Vierkanal; Breitband; Gleichspannungskopplung Ablenkfaktor: 0,02 V/cm ... 25 V/cm Frequenzbereich: 0 ... 14 MHz Anstiegszeit: 25 ns Eingangskapazität: 47 pF |
| Typ N |
 |
Sampling Ablenkfaktor: 10 mV/cm Frequenzbereich: 600 MHz Anstiegszeit: 0,6 ns Eingangskapazität: Eingangsimpedanz 50 Ω |
| Typ P |
|
Sprungfunktions-Prüfsignal mit steilem Anstieg Ablenkfaktor: - Frequenzbereich: - Anstiegszeit: - Eingangskapazität: - |
| Typ Q |
 |
Dehnungsmessstreifen Ablenkfaktor: 10 µDehnungen/Teil ... 10000 µDehnungen/Teil Frequenzbereich: 0 ... 6 kHz Anstiegszeit: 60 µs Eingangskapazität: regelbar |
| Typ R |
 |
Anstiegszeit von Transistoren Ablenkfaktor: 0,5 mA/cm und 100 mA/cm Frequenzbereich: - Anstiegszeit: 12 ns Eingangskapazität: - |
| Typ S |
 |
Übergangsverhalten von Halbleiterdioden Ablenkfaktor: 0,05 V/cm und 0,5 V/cm Frequenzbereich: - Anstiegszeit: - Eingangskapazität: - |
| Typ T |
|
Zeitbasisgenerator Ablenkfaktor: - Frequenzbereich: - Anstiegszeit: - Eingangskapazität: - |
| Typ W |
 |
Differenzeingang; Komparator Ablenkfaktor: 1 mV/cm ... 50 mV/cm Frequenzbereich: 7 MHz ... 13,5 MHz Anstiegszeit: - Eingangskapazität: 19 pF |
| Typ Z |
 |
Gleichspannungskopplung; Differenzeingang; Komparator Ablenkfaktor: 0,05 V/cm ... 25 V/cm Frequenzbereich: 0 ... 10 MHz Anstiegszeit: 27 ns Eingangskapazität: 27 pF |
