Type R
Die folgende Dokumentation ist noch nicht abgeschlossen oder wird gerade überarbeitet. Die darin enthaltenen Informationen können unvollständig oder auch falsch sein. Es ist auch nicht sichergestellt, dass die Abbildungen zu dem hier beschriebenen Gerät passen!
|
| Inventarnummer | 00542 |
| Bezeichnung | Type R |

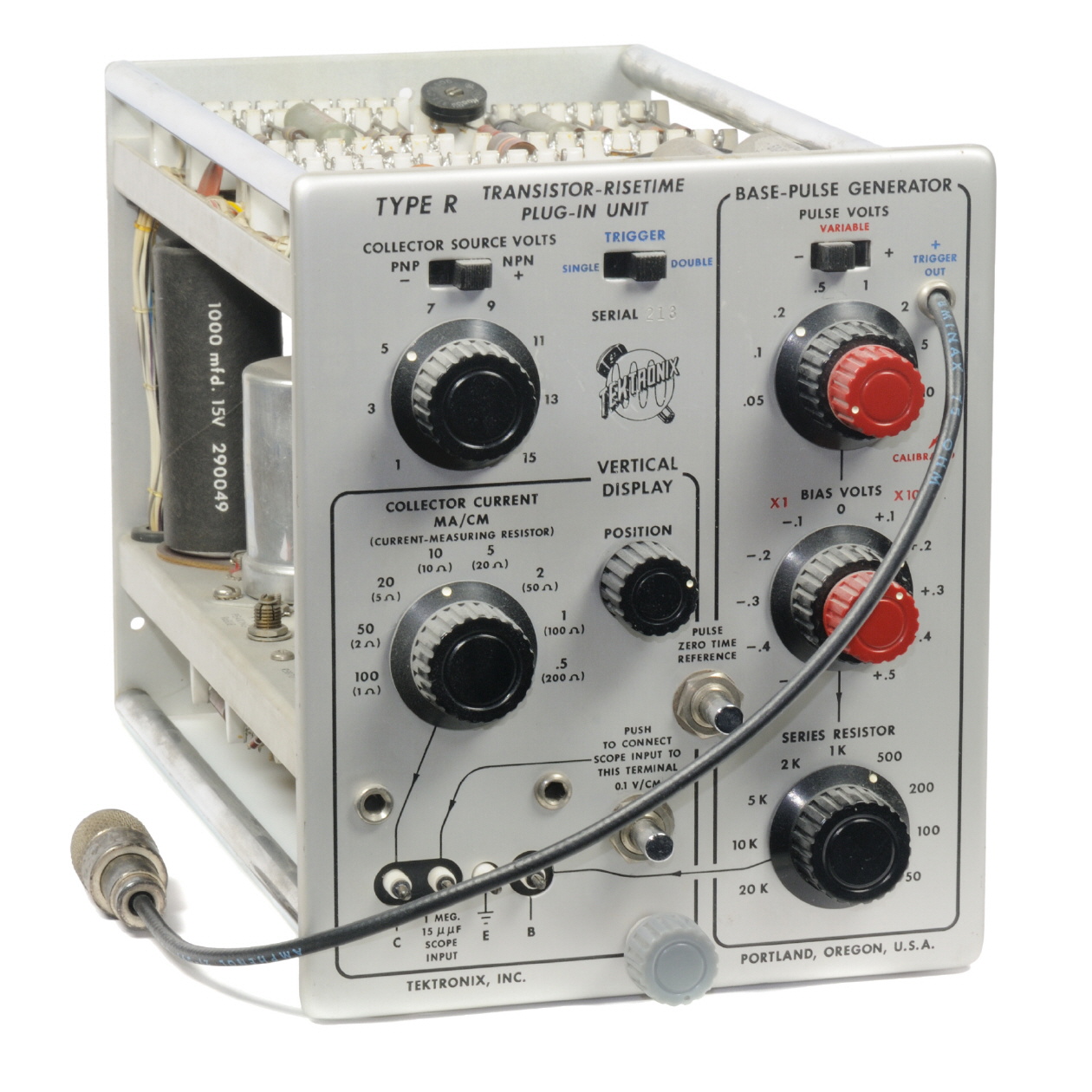

| Der Einschub Typ R besteht aus einem Speisespannungsteil und einem Impulsgenerator, der zur Messung der Hochfrequenzcharakteristik von Flächentransistoren durch die Methode der Impulswiedergabe dient. Wird der Typ R in Oszillografen verwendet, die mit einer Verzögerungsleitung ausgerüstet sind, so kann die Verzögerungszeit, Anstiegszeit, Speicherzeit und Abfallzeit gleichzeitig dargestellt werden. Ein Druckknopfschalter verbindet die Eingangsbuchse direkt mit dem Eingang des Oszillografen, um die Untersuchung von extern angelegten Signalen vornehmen zu können. Die Impulsanstiegszeit des Typs R ist kleiner als 5 ns, so dass die Messungen ausschließlich von der Anstiegszeit des verwendeten Oszillografen abhängen. Die Amplituden der Impulse sind in acht festen geeichten Stufen von 0,05 ... 10 V einstellbar. Die Impulsfolgefrequenz ist 120 Impulse/s. | |
| Hersteller | Tektronix Inc. |
| Datierung |
ca. 1962 Herstellungszeitraum: 1958 - 1966 |
| Material | Aluminiumlegiertes Chassis; fotogeätzte eloxierte Frontplatte |
| Abmessungen | (BTH) 150 ∙ 240 ∙ 175 mm |
| Masse | 3,4 kg |
| Zustand | 2/- |
| Markierungen | Seriennummer: 213 |
| Beschreibung | - |
| Schrifttum | - |
Änderungen
| 2017-02-05 | Erfassung |
