Type M
Die folgende Dokumentation ist noch nicht abgeschlossen oder wird gerade überarbeitet. Die darin enthaltenen Informationen können unvollständig oder auch falsch sein. Es ist auch nicht sichergestellt, dass die Abbildungen zu dem hier beschriebenen Gerät passen!
|
| Inventarnummer | 00672 |
| Bezeichnung | Type M |

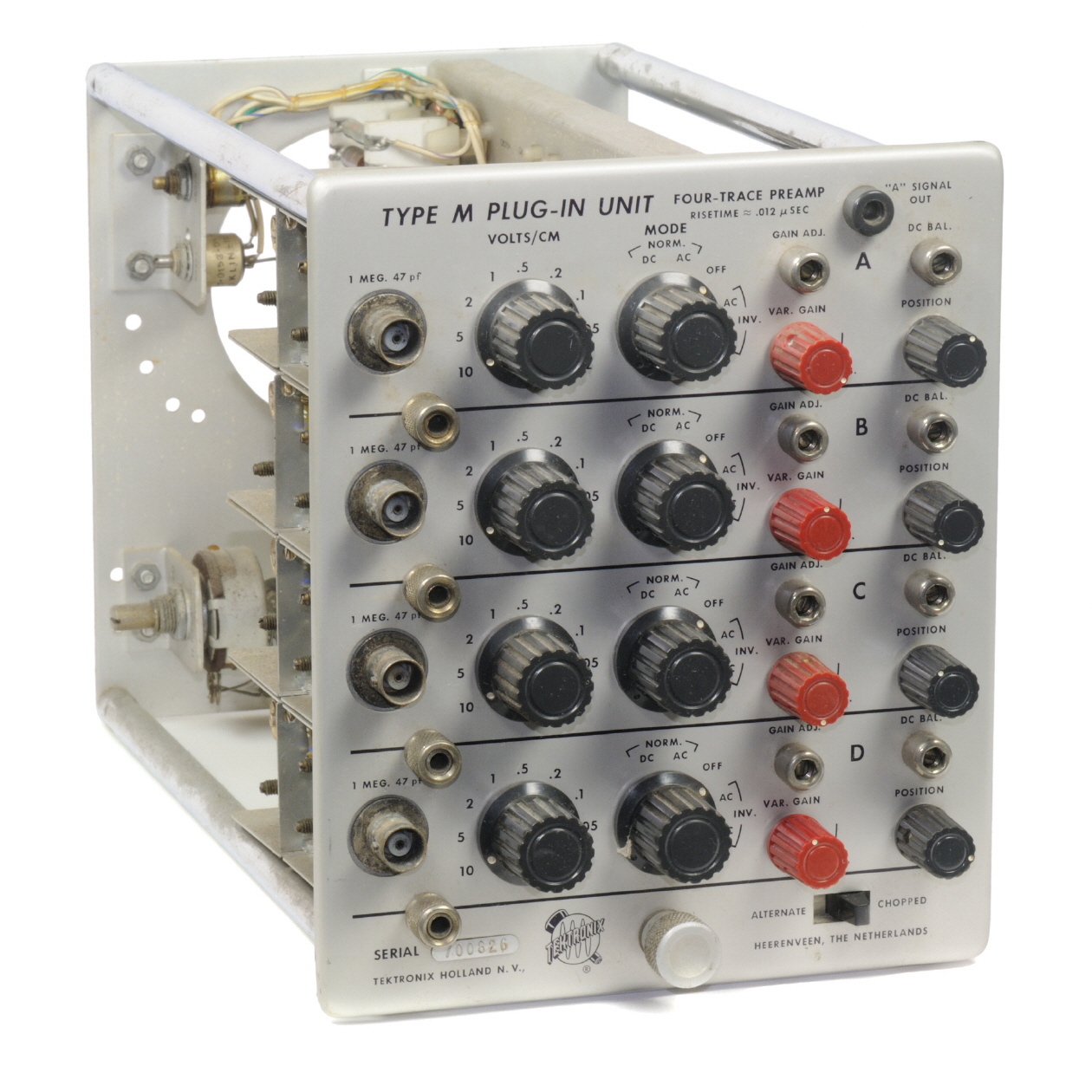

| Der Vierkanal-Einschub Typ M kann mit allen Tektronix-Oszillografen der Serien 530, 540 oder 550 verwendet werden. | |
| Hersteller |
Tektronix Holland N.V. Vertrieb durch Rohde & Schwarz |
| Datierung |
ca. 1965 Herstellungszeitraum: 1962 - 1971/1972 |
| Material | Aluminiumlegiertes Chassis; fotogeätzte eloxierte Frontplatte; 3 steckbare Platinen mit gedruckter Schaltung |
| Abmessungen | (BTH) 150 ∙ 240 ∙ 175 mm |
| Masse | 2,3 kg |
| Zustand | 3/- |
| Markierungen |
Seriennummer: 826 (700826) Aufkleber der "Rohde & Schwarz Verteiebs-GmbH" Wartungs-Aufkleber mitr handschriftlichem Datum 4.5.71 |
| Beschreibung | - |
| Schrifttum |
- Tektronix Type M prel. Instr. Manual (1961) - Tektronix Type M Manual (1962) - Tektronix Type M Manual (1968) - Tektronix Type M Factory Calibration Procedure (extern) |
Gerätecharakteristik
| Betriebsarten |
- nur Kanal 1 - nur Kanal 2 - Zweispur, ablenksynchrone Umschaltung der Kanäle - Zweispur, freilaufende Teilbildumschaltung - algebraische Addition |
| Ablenkfaktor | 0,02 ... 10 V / cm in 9 geeichten Stufen für jeden Kanal |
| Frequenzbereich | 0 ... 20 MHz (abhängig vom verwendeten Oszillografen) |
| Anstiegszeit | 17 ... 70 ns (abhängig vom verwendeten Oszillografen) |
| Bestückung |
Die folgende Bestückung passt für die Seriennummer 826 (Details siehe Stückliste im Handbuch) Röhren: 1 x 7586 (selektiert) 1 x 8624 1 x 12AT7 Dioden: 5 x TI2G (Ge) 4 x HD1841 (Ge) 1 x 152-059 (Tener, 12.6v) 1 x 1N753 (Zener) 1 x 152-0075-00 Tek Spec. (Ge) 2 x 6075 Transistoren: 8 x 2N1143 2 x N101 6 x 2N2048 1 x PADT35 |
Änderungen
| 2017-02-05 | Erfassung |
