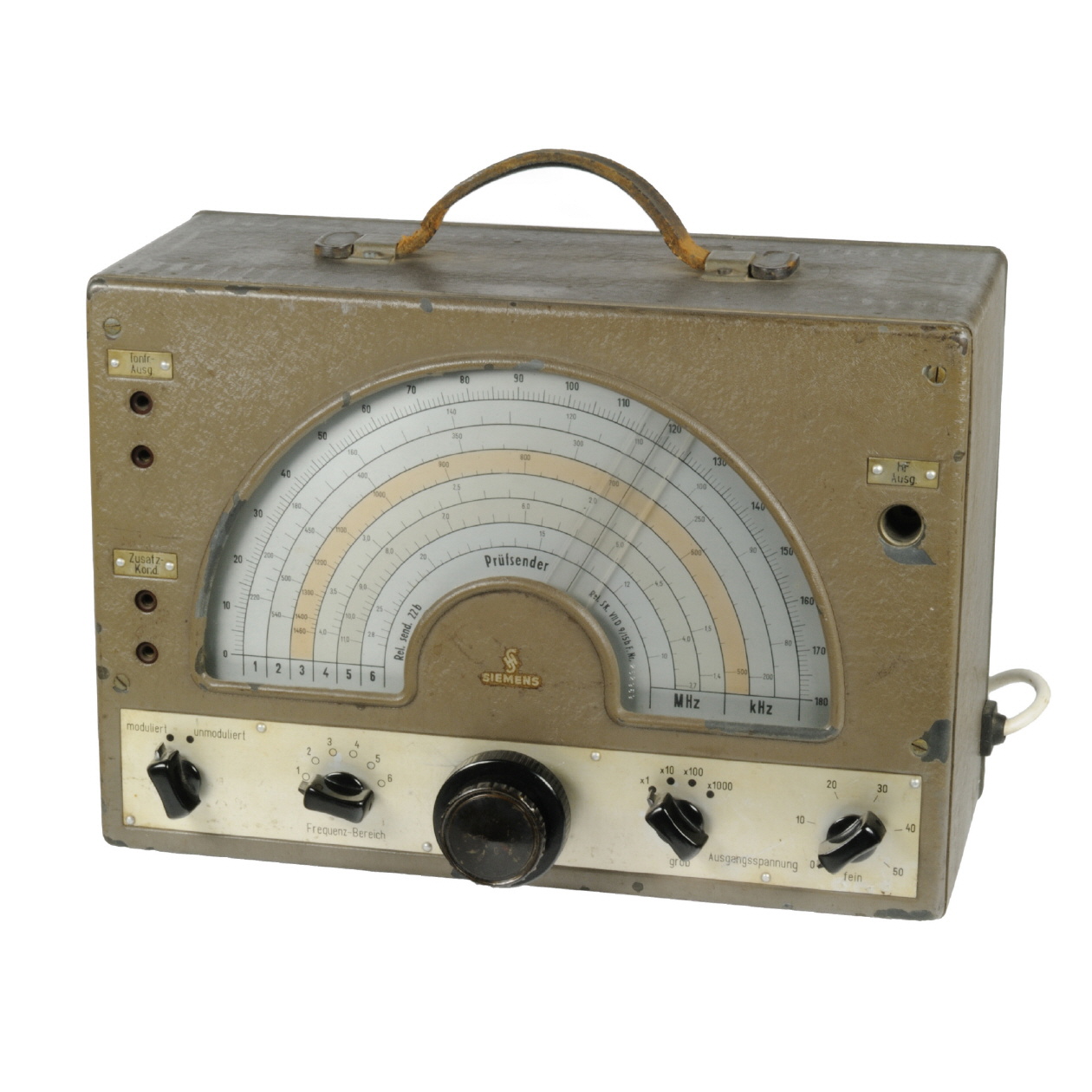

Rel. send. 22b
|
| Inventarnummer | 00165 |
| Bezeichnung | Rel. send 22b |
| Hersteller | Siemens & Halske |
| Datierung | ca. 1940 |
| Kategorie | Prüfsender |
| Material | Blechgehäuse, bunte Skala "Regenbogen" |
| Abmessungen | 320 x 220 x 130 mm |
| Masse | 6,6 kg |
| Markierungen | keine Seriennummer |
| Zustand |
Das Gerät ist optisch in einem guten Zustand, die Rückwand ist deutlich abgenutzt. Technisch wurden noch keine Tests durchgeführt. |
| Referenz | Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234124 |
Gerätecharakteristik
| Frequenzbereich |
80 kHz ... 28 MHz (unterteilt in 6 Bereiche) Die Frequenzbereiche werden über einen Schalter gewählt Bereich 1: 80 ... 220 kHz Bereich 2: 200 ... 540 kHz Bereich 3: 500 ... 1460 kHz Bereich 4: 1,4 ... 4 MHz Bereich 5: 3,7 ... 11 MHz Bereich 6: 10 ... 28 MHz |
| Genauigkeit | ca. ± 1% |
| Ausgangsspannung | 10 µV ... 70 mV |
| Eigenmodulation | 400 Hz ± 20% - mit Zusatzkondensator einstellbare Frequenz etwa 200 ... 4000 Hz |
| Modulationsgrad | bei 400 Hz etwa 30% |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
| Netzanschluss | 110 / 115 / 220 V; 48 ... 52 Hz; ca. 25 VA |
| Bestückung |
Röhren: 2 x AC2 1 x RGN 354 |
Anwendung
Der Prüfsender Rel send 22b dient sowohl zum Aufsuchen von Fehlern an Rundfunkgeräten als auch zur Prüfung der Leistungsfähigkeit dieser Geräte, z.B. zu Empfindlichkeits- und Trennschärfeprüfungen.
