PQK2
|
| Inventarnummer | 00337 |
| Bezeichnung | PQK |
| Hersteller | Telefunken |
| Datierung | 1936 |
| Kategorie | Prüfsender |
| Material | Gußeisengehäuse für militärische Verwendung |
| Abmessungen | 335 x 200 x 210 mm |
| Masse | 8,7 kg |
| Markierungen |
Werk Nr. 24906-36 Anf. Z. FI. 26816 Abnahmenummer BAL 433 |
| Zustand | Das Gerät ist optisch und technisch in einem hervorragenden Zustand! |
| Referenz | keine bekannt |
Gerätecharakteristik
| Frequenzbereich |
2 Frequenzbereiche umschaltbar Bereich 1: 300 ... 600 kHz Bereich 2: 3 ... 6 MHz |
| Quarzeichpunkt | 3.702,75 kHz |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | Telefunken - PQK2 (Schaltplan) |
| Netzanschluss | Der PQK 2 ist nur für Batteriebetrieb ausgelegt. Anodenspannung 90 Volt / Heizspannung 4 Volt. |
| Bestückung |
Röhren: 2 x RE 074 |
Geschichte
Das Gerät wurde für die Luftwaffe der Ehem. Deutschen Wehrmacht gefertigt - erkennbar an dem Stempel "BAL 433" (BAL: Bauaufsicht der Luftwaffe)
weitere Aufnahmen des Exponats

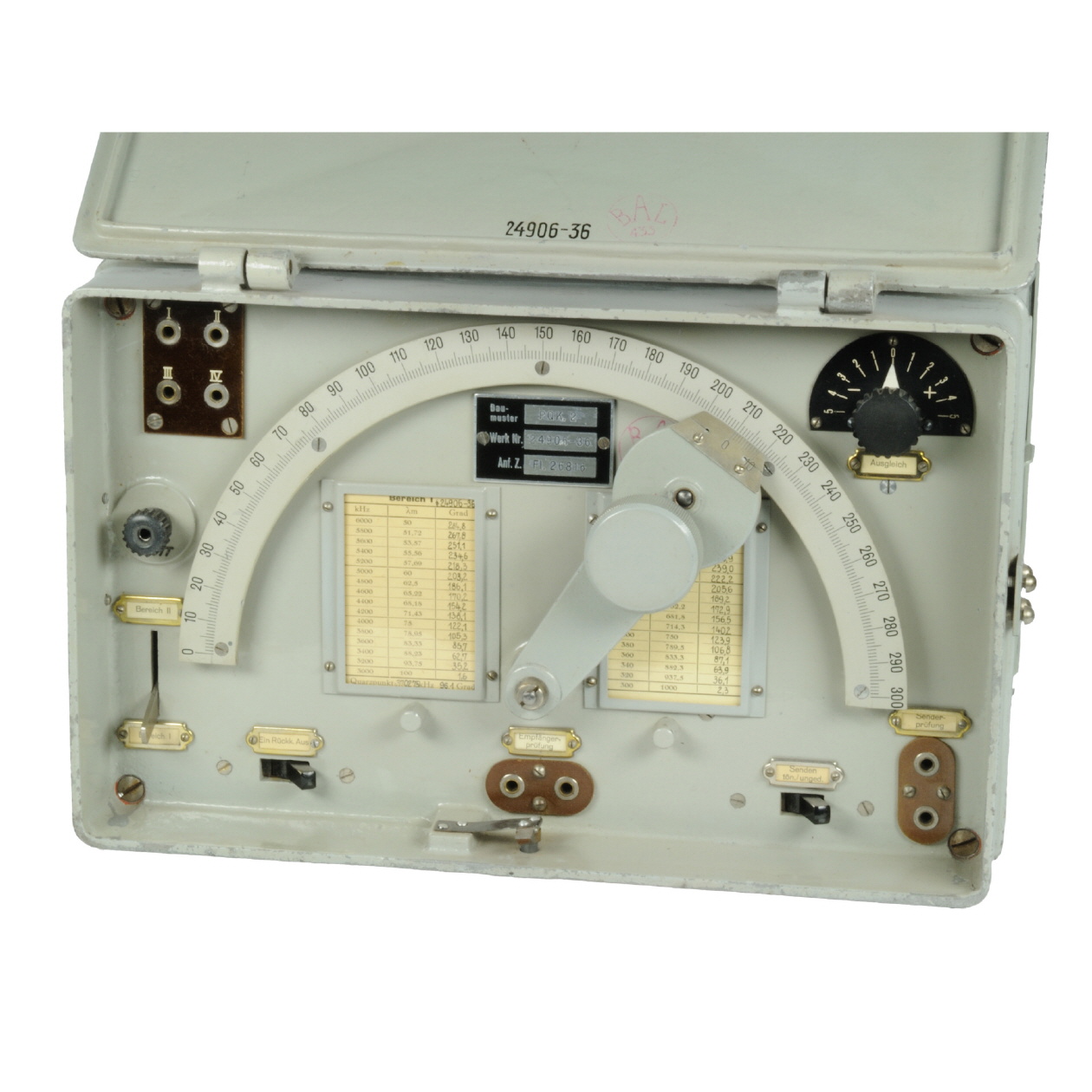

![[00337] Der PQK2 ist ein quarzgenauer Mess-Sender und Empfänger mit zwei umschaltbaren Bereichen und einer Feinabstimmung; Telefunken; 1936](../../images/00337_d_telefunken_pqk2_fronttable25.jpg) |
![[00337] Der PQK2 ist ein quarzgenauer Mess-Sender und Empfänger mit zwei umschaltbaren Bereichen und einer Feinabstimmung; Telefunken; 1936](../../images/00337_d_telefunken_pqk2_geschlossentable25.jpg) |
