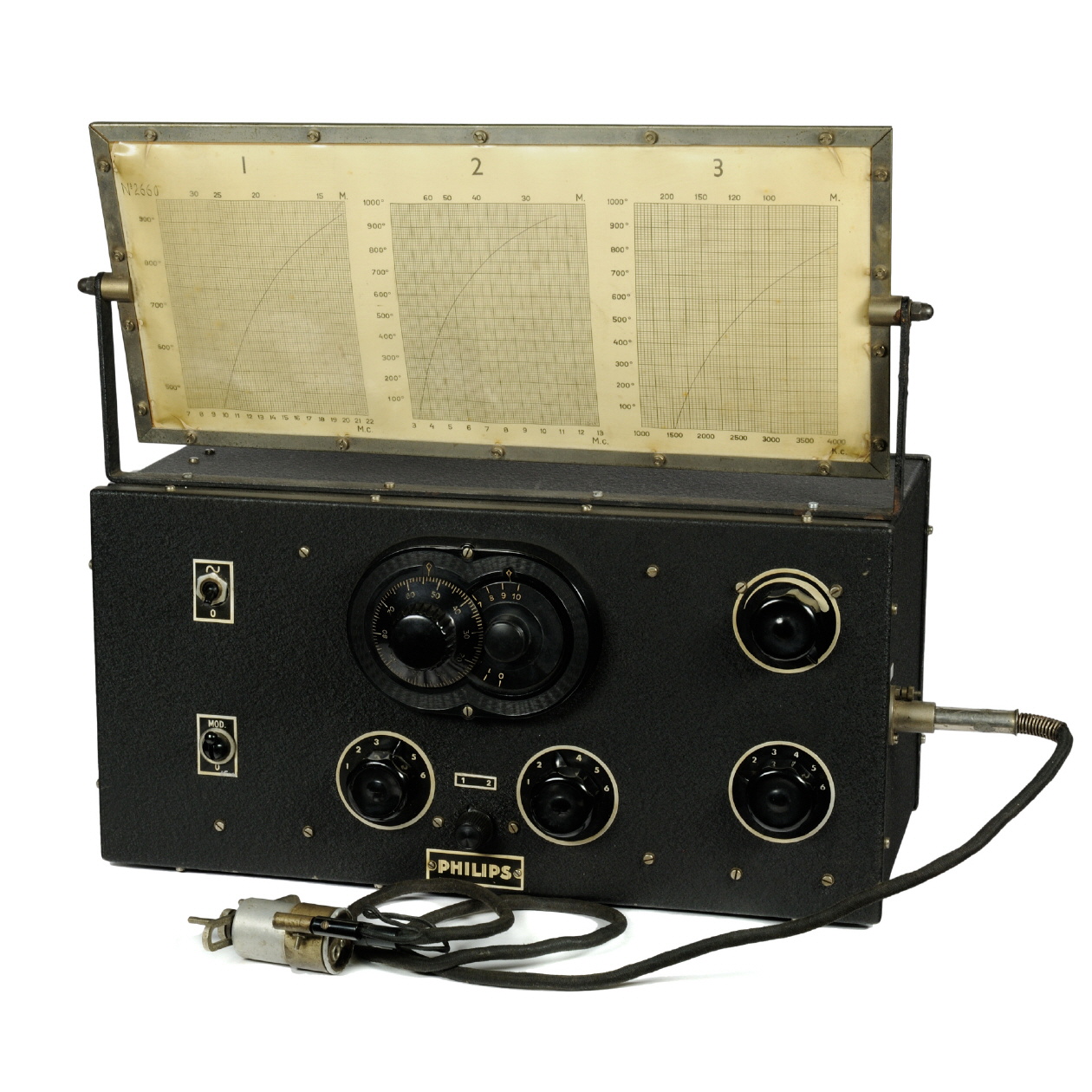

GM 2880

letzte Änderung	2014-01-15
Inventarnummer	00503
Bezeichnung	GM 2880
Hersteller	Philips
Datierung	1935
Kategorie	Prüfsender
Material	Metallgehäuse, Aluminium, Pressstoff
Abmessungen	(BTH) 420 ∙ 200 ∙ 210 mm (BTH) 420 ∙ 200 ∙ 400 mm (inkl. Eichtabelle)
Masse	11,4 kg
Zustand	1 Originalzustand, inkl. Röhrenbestückung (die Seriennummer des Geräts findet sich auch auf den eingebauten Röhren)
Markierungen	Nr. 2660
Beschreibung	siehe Handbuch
Referenz	-

Gerätecharakteristik

Frequenzbereich	- Einen HF-Oszillator mit einstellbarer Frequenz von 100...23080 kHz, in sechs Bereiche unterteilt. - Einen HF-Oszillator mit fester Frequenz; folgende Frequenzen waren erhältlich: 166; 333; 545; 857; 1333 kHz. - Einen NF-Oszillator 400 Hz, mit dem der veränderliche HF-Oszillator moduliert werden kann. - Einen Abschwächer.
Datenblatt	nicht vorhanden
Handbuch	Philips - GM 2880 (Handbuch)
Schaltplan	siehe Handbuch
Netzanschluss	103 / 111 / 118 / 127 / 135 / 143 / 155 / 196 / 210 / 225 / 240 / 253 Volt (umschaltbar)
Bestückung	Röhren: 3 x E 409, 1 x 506

Das Gerät wurde für die Luftwaffe der Ehem. Deutschen Wehrmacht gefertigt - erkennbar an dem Stempel "BAL 433" (BAL: Bauaufsicht der Luftwaffe)
