Rel. send. 6a

letzte Änderung	2014-03-23
Inventarnummer	00756
Bezeichnung	Rel send 6a
Hersteller	Siemens & Halske
Datierung	ca. 1930
Kategorie	Prüfsender
Material	Messing, Kupfer, Pressstoff, Hartgummi, Glas, Kupfer-Geflecht (verzinnt)
Abmessungen	(BTH) 280 · 140 · 240 mm (Gerät) (BTH) 90 · 120 · 35 mm (Spule)
Masse	10 kg (Gerät) 0,23 kg (je Spule)
Zustand	2 Originalzustand, zwei Röhren unbeschriftet, der Spulensatz ist vollständig nicht funktionsfähig, mind. 2 Drahtwiderstände sind defekt
Markierungen	Typenschild auf der Frontseite: Rel. Sk. V II D 9/3 b Fabr. Nr. 407117 Auf den Spulen findet sich auch jeweils die identische Fabrikationsnummer.

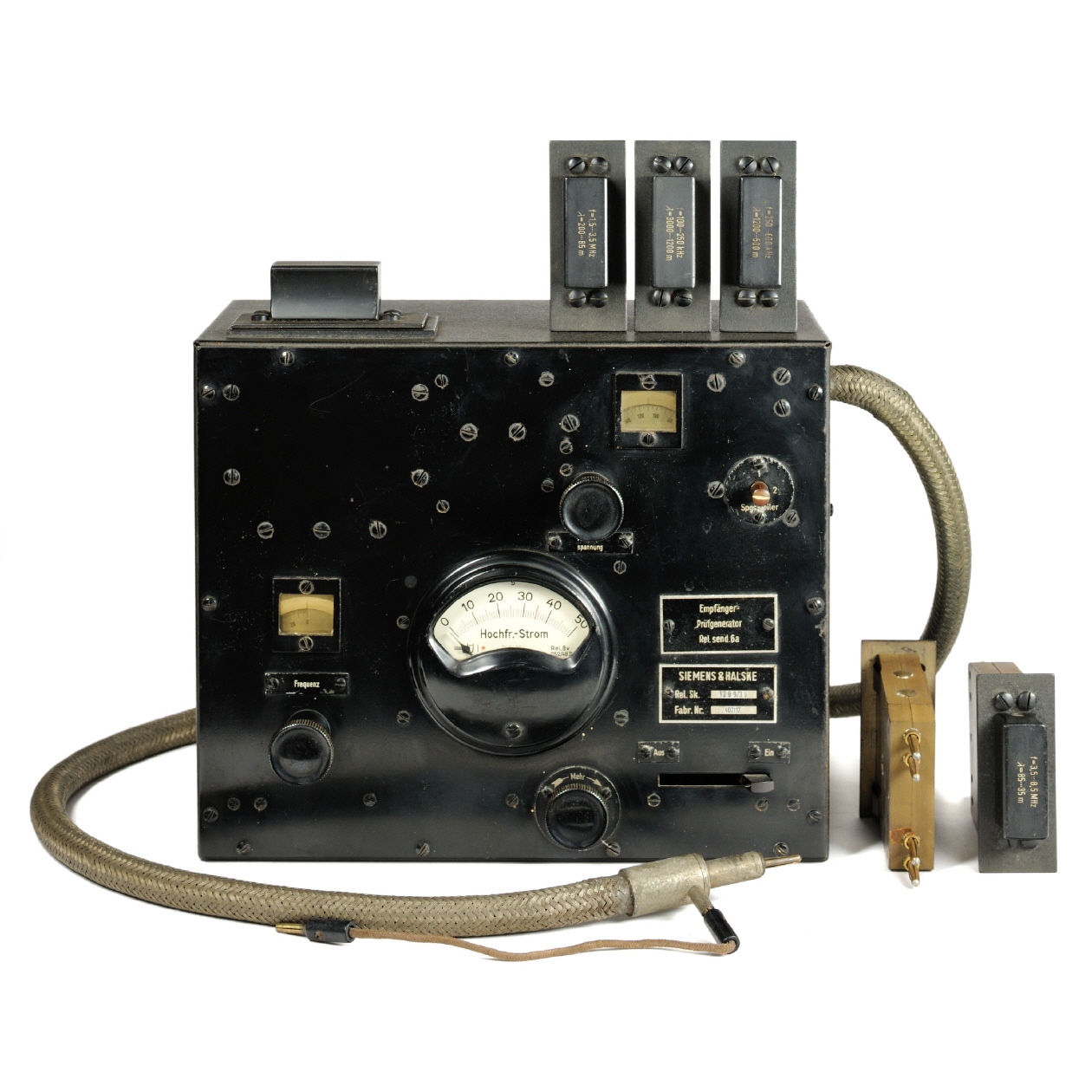

Beschreibung	Der innere Aufbau des Chassis besteht vollständig aus Kupfer und Messing. Der Aufbau ist Ähnlich wie bei Rel send 7, das Gerät besitzt aber keine Möglichkeit der Fremdmodulation. Zum Gerät gehört ein Spulensatz aus 6 Spulen, die von oben in das Gerät gesteckt werden können. Über diese Spulen wird der Frequenzbereich des Geräts gewählt.
Referenz	Bisher keine Referenz gefunden, ist in den bekannten Katalogen "Messgeräte für die Fernmeldetechnik" nicht aufgeführt.

Gerätecharakteristik

Frequenzbereich	100 kHz ... 20 MHz (unterteilt in 6 Bereiche) Die Frequenzbereiche werden durch Steckspulen ausgewählt Bereich 1: 100 ... 250 kHz Bereich 2: 250 ... 600 kHz Bereich 3: 600 ... 1500 kHz Bereich 4: 1,5 ... 3,5 MHz Bereich 5: 3,5 ... 8,5 MHz Bereich 6: 8,5 ... 20 MHz
Datenblatt	nicht vorhanden
Handbuch	nicht vorhanden
Schaltplan	nicht vorhanden
Netzanschluss	110 / 115 / 150 / 220 / 240 V; 48 ... 52 Hz
Bestückung	Röhren: 2 x REN 904, 1 x RGN 564, 1 x Ht3
