55a
|
|
|
|
|
|
letzte Änderung |
2014-03-11 |
|
Inventarnummer |
00896 |
|
Bezeichnung |

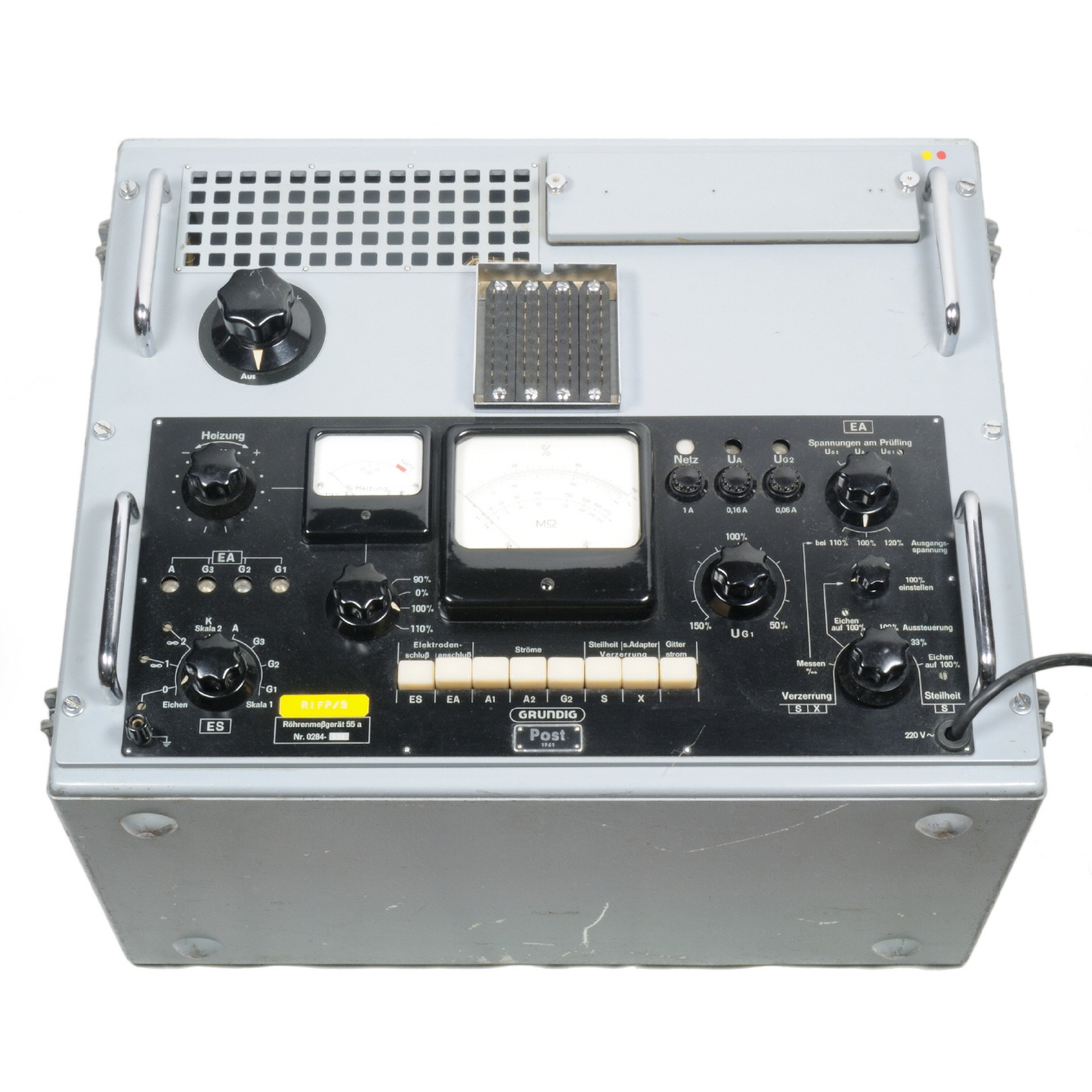

Röhrenmessgerät 55a |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Datierung |
1961 |
|
Material |
|
|
Abmessungen |
(BTH) 552 · 436 · 325 mm (inkl. Deckel) |
|
Masse |
ca. 45 kg |
|
Zustand |
1/A |
|
Markierungen |
Seriennummer 0284-624 (1961) |
|
Beschreibung |
|
|
Referenz |
Eine sehr ausführliche Beschreibung des 55a findet sich auf der Seite von H. T. Schmidt |
|
|
|
Gerätecharakteristik
|
|
Messgenauigkeit |
- |
|
Röhrenfassungen |
über spezielle Adapter (siehe weiter unten) |
|
Heizspannungen |
4 / 6,3 / 12,6 / 18 / 20 Volt |
|
Anodenspannung |
100 ... 600 Volt |
|
Schirmgitter-Spannung |
100 ... 600 Volt |
|
Gitter-Vorspannung |
0 ... -50 Volt |
|
Datenblatt |
nicht vorhanden |
|
Handbuch |
Handbuch
FTZ-Norm - Bedienungsanweisung
FTZ-Norm - Bedienungsanweisung
FTZ-Norm - Bedienungsanweisung
Anlage zu FTZ-Schreiben
Abnahmeprotokoll
Nachweisblatt |
|
Prüfkarten |
Pro Röhre existieren spezielle Adapter. Folgende Einzel-Adapter sind bekannt: 18040, 18041, 2C39, 2C40, Aa, Ba / Bas, C3e, C3g, C3m, Ca / Cas / Ce, CCa, D3a, E80F, E80L, E92CC, EAA91, EF14, EF800, F2a |
|
Schaltplan |
Schaltplan |
|
Netzanschluss |
220 Volt; 40 ... 60 Hz |
|
Bestückung |
1 x Ec
10 x C3m
1 x E2e
3 x STV 150/20 |
|
|
|
Aufnahmen des Geräts ...
|
|
|
|
Adapter 2 C 39
|
|
Nr. / Baujahr |
6011-0574 / 1959 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 300 · 115 · 130 mm |
|
Masse |
4 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Prüfoszillator PO 1 2 C 39 A/B
|
|
Nr. / Baujahr |
PO 1 BN113 | Nr. 009 / ca. 1960 |
|
Hersteller |
Wandel & Goltermann |
|
Abmessungen |
(BTH) 290 · 215 · 210 mm |
|
Masse |
8 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter 2 C 40
|
|
Nr. / Baujahr |
6011-0593 / 1959 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 170 · 90 · 120 mm (inkl. Deckel) |
|
Masse |
1,73 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter Aa
|
|
Nr. / Baujahr |
6011-0638 / 1961 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 80 · 90 · 100 mm |
|
Masse |
0,66 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter Ba / Bas
|
|
Nr. / Baujahr |
6011-0649 / 1960 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 80 · 90 · 100 mm |
|
Masse |
0,66 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter C3g
|
|
Nr. / Baujahr |
6011-2027 / 1956 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 80 · 90 · 100 mm |
|
Masse |
0,66 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter C3m
|
|
Nr. / Baujahr |
6011-1035 / 1956 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 80 · 90 · 100 mm |
|
Masse |
0,66 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter Ca / Cas / Ce
|
|
Nr. / Baujahr |
6011-566 / 1961 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 80 · 90 · 100 mm |
|
Masse |
0,66 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter CCa
|
|
Nr. / Baujahr |
6011-5559 / 1966 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 170 · 90 · 135 mm |
|
Masse |
1,43 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter D3a
|
|
Nr. / Baujahr |
6011-5950 / 1971 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 80 · 90 · 100 mm |
|
Masse |
0,68 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Adapter F2a
|
|
Nr. / Baujahr |
6011-0370 / 1958 |
|
Hersteller |
Hartmann & Braun Grundig, H&B Messgeräte |
|
Abmessungen |
(BTH) 80 · 90 · 110 mm |
|
Masse |
0,74 kg |
|
Bestückung |
- |
|
|
|
|
|
|
Änderungen
|
|
2016-10-23 |
Erfassung |
|
2016-12-30 |
Dokumentation erweitert, weitere Aufnahmen hinzugefügt |
|
|
|
