Funke W 9

Die folgende Dokumentation ist noch nicht abgeschlossen oder wird gerade überarbeitet. Die darin enthaltenen Informationen können unvollständig oder auch falsch sein. Es ist auch nicht sichergestellt, dass die Abbildungen zu dem hier beschriebenen Gerät passen!

Inventarnummer	01130
Bezeichnung	W 9

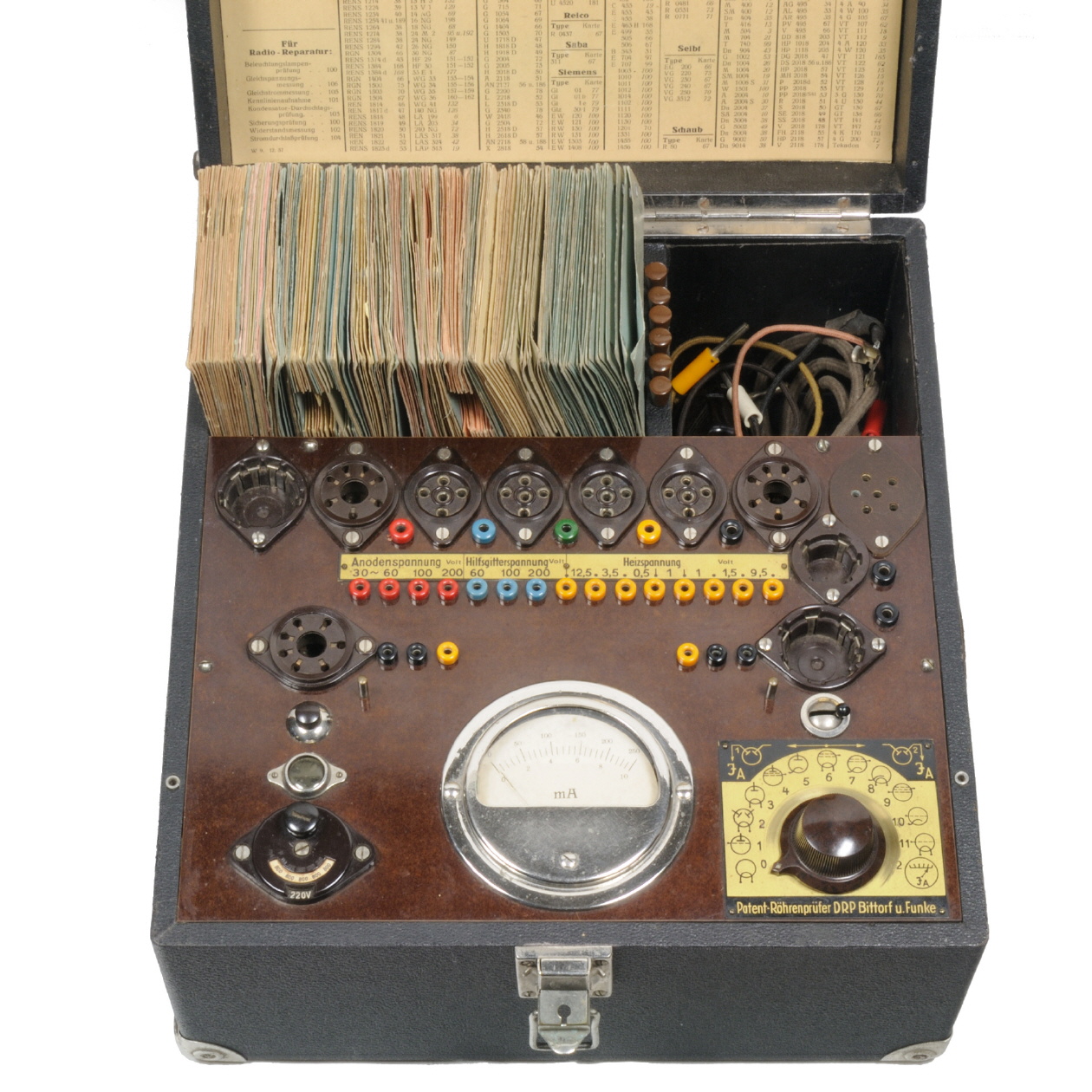

	Das Modell W9 ist die letzte Weiterentwicklung der 2. Generation der Patent-Röhrenprüfgeräte von Funke. Die bereitgestellten Heiz-Spannungen und die Prüfkarten entsprechen den Modellen W3 bis W7.
Hersteller	Bittorf & Funke, Weida i. Th.
Datierung	1935
Preis	-
Kategorie	Röhrenprüfgeräte
Material	Holzgehäuse, bespannt; Hartpapier; Glas; Messing; Messing (verchromt); Pressstoff; Papier
Abmessungen	(BTH): 322 · 347 · 175 mm (inkl. Deckel)
Masse	ca. 9 kg (inkl. Karten)
Zustand	2/- Das Gerät befindet sich im Originalzustand. Die Funktionsweise des Geräts wurde noch nicht geprüft.
Markierungen	keine Nummern oder Typenkennzeichnung vorhanden
Beschreibung
Referenz	-

Gerätecharakteristik

Röhrenfassungen	11 Röhrenfassungen sind verbaut: 4 x Europa 3/4/5 pol. 1 x Außenkontakt klein 2 x Außenkontakt groß 3 x Hexodenfassung 1 x Europa 5+1 pol.
Heizspannungen	Das Gerät besitzt keine festen Heizspannungen wie beim Modell W 1. Es gibt zwei getrennte Buchsen-Leisten, die unterschiedliche Spannungswerte zur Verfügung stellen. Durch Stecken zweier Prüfstifte in die beiden Bereiche wird die gewünschte Heizspannung ausgewählt. Diese berechnet sich durch Addition der Teilspannungen zwischen den einzelnen Buchsen (Beschriftung am Gerät vorhanden). Dieses Prinzip der Heizspannungswahl wurde bis zum letzten Gerät, dem W 20, beibehalten. Teilweise ergeben sich durch diese Architektur auch krumme Spannungswerte, die nie benutzt wurden. Funke hat damit aber erreicht, dass auch Heizspannungen für neue Röhrentypen, die zum Zeitpunkt der Herstellung des Geräts noch unbekannt waren, vorhanden sind. In diversen Foren im Internet wird über die Heizspannungen beim Funke W3 berichtet. Insbesondere die höheren Spannungen sind unklar, teilweise widersprüchlich beschriftet und teilweise falsch. Auf Jogis Seite findet sich eine sehr informative Abhandlung zu dem Thema. Bisher wurden mit dem W 9 keine Messungen der Heizspannungen durchgeführt.
Anonden-Spannungen	30 / 60 / 100 / 200 Volt
Hilfsgitter-Spannungen	60 / 100 / 200 Volt
Datenblatt	nicht vorhanden
Handbuch	Gebrauchsanweisung Röhrentabelle im Deckel

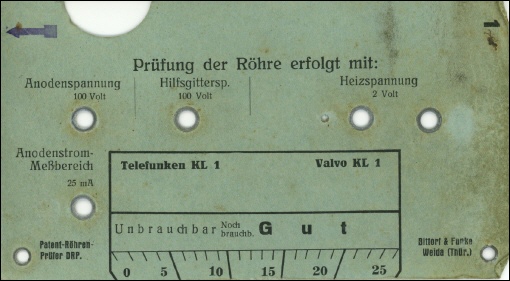

Prüfkarten	Die Prüfkarten haben eine Abmessung von ca. 180 x 100 mm, sind gelocht (Metallösen) und mit einer runden Aussparung für das Messwerk ausgestattet. Die Karten besitzen eine Skala, die den oberen Teil des Messwerks überdeckt und mit "Unbrauchbar", "Noch brauchbar" und "Gut" beschriftet ist. Neben der mit der Karte zu prüfenden Röhrentypen sind auch die Prüfparameter (Anodenstrom, Anodenstrom-Messbereich, Hilfsgitterspannung und Heizspannung) aufgelistet. Alle Karten sind nummeriert und besitzen eine Aussparung (oder sonstiger Kennzeichnung) für die zu nutzende Röhrenfassung. Karten / Kartensätze: Es gab ca. 230 Prüfkarten und einige Zusatzkarten.

Schaltplan	nicht vorhanden
Netzanschluss	110 / 125 / 150 / 220 / 240 Volt zusätzlich: 4,5 Volt Taschenlampenbatterie
Bestückung	RGN2004
