We-DA 238

Die folgende Dokumentation ist noch nicht abgeschlossen oder wird gerade überarbeitet. Die darin enthaltenen Informationen können unvollständig oder auch falsch sein. Es ist auch nicht sichergestellt, dass die Abbildungen zu dem hier beschriebenen Gerät passen!

Inventarnummer	01046
Bezeichnung	We-DA 238

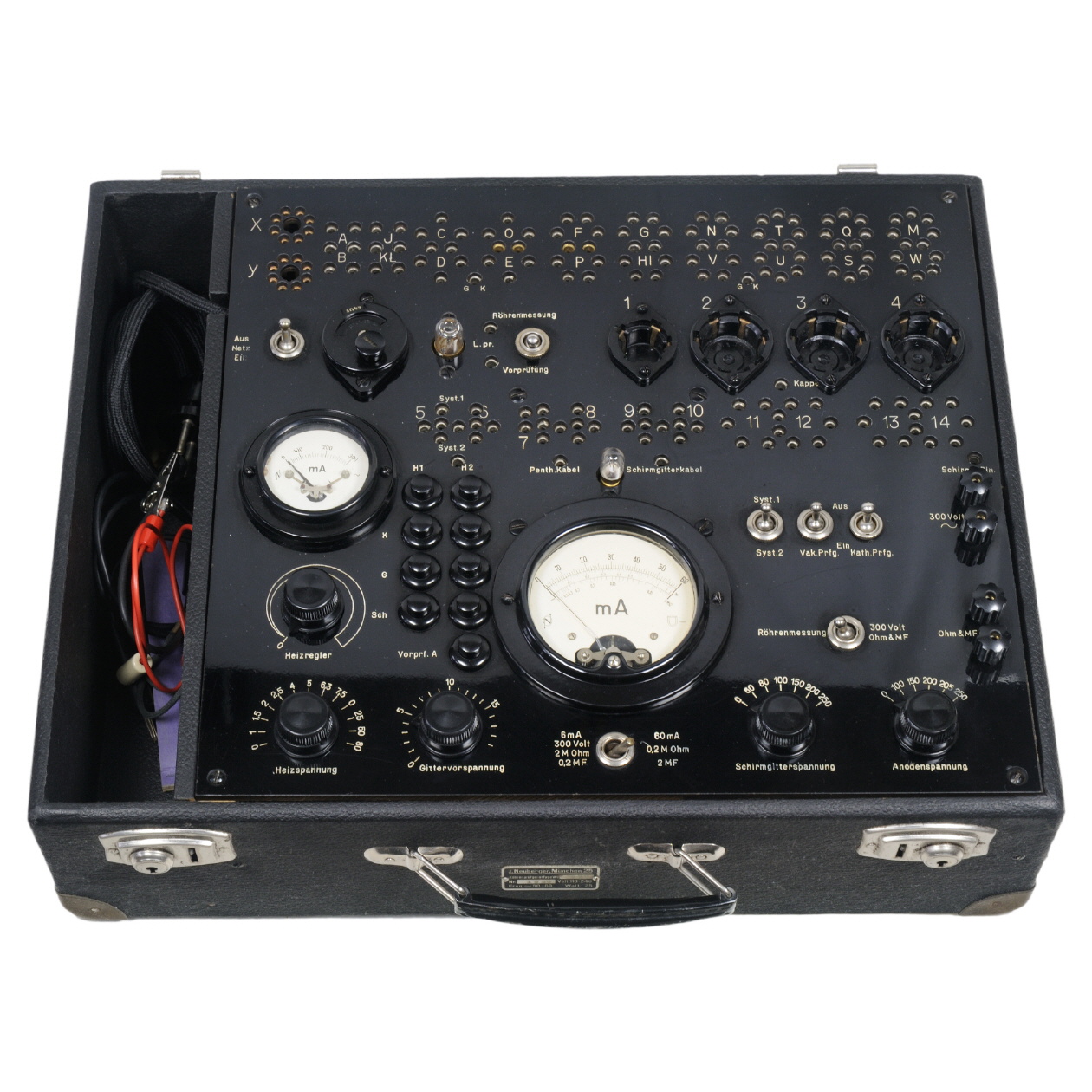

	Das We-DA 238 ist ein Universal-Röhren- und Radio-Prüfgerät mit Präzisions-Drehspul-Instrument für europäische und amerikanische Röhren.
Hersteller	Neuberger, Josef
Datierung	1939
Preis	1939: 150,- RM
Kategorie	Röhrenprüfgeräte
Material	-
Abmessungen	(BTH): 430 · 340 · 150 mm (inkl. Deckel)
Masse	ca. 6 kg (inkl. Deckel)
Zustand	1/-
Markierungen	Seriennummer: 1320 Prüfzettel auf der Innenseite des Deckels: 4.1.39
Beschreibung	-
Referenz	Eine detaillierte Beschreibung finet sich auf der Seite von H.T. Schmidt

Gerätecharakteristik

Röhrensockel	Fassungen für Europa-, Hexoden-, kleine und grosse Aussenkontaktsockel, sowie Fassungen für 4-, 5-, 6- und 7-Stift-US-Röhren. Die Fassungen sind teils mehrfach vorhanden. Reihe für amerikanische Röhren: 22 Fassungen, beschriftet A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, S, T, U, V, W, X, Y Reihe für stiftlose Röhren: 4 Fassungen, beschriftet 1 ... 4 Reihe für Stiftröhren: 10 Fassungen, beschriftet 5 ... 14 Details zur Benutzung finden sich im Handbuch.
Heizspannungen	1 / 1,5 / 2 / 2,5 / 4 / 5 / 6,3 / 7,5 / 25 / 50 / 80 Volt In den Schalterstellungen 25, 50 und 80 Volt kann die Heizspannung über einen Regler so eingestellt werden, dass Röhren mit zu 300 mA Heizstrom problemlos geprüft werden können. Der Heizstrom ist dabei über ein eingebautes Milliamperemeter ablesbar.
Datenblatt	nicht vorhanden
Handbuch
Schaltplan	nicht vorhanden
Netzanschluss	110 / 125 / 150 / 220 / 240 V; 50 Hz; max. 25 W
Bestückung	-

weitere Aufnahmen des Exponats ...

Änderungen

2016-10-09

Erfassung
