[00942]
|
|
|
|
|
|
letzte Änderung |
2015-05-09 |
|
Inventarnummer |
00942 |
|
Bezeichnung |

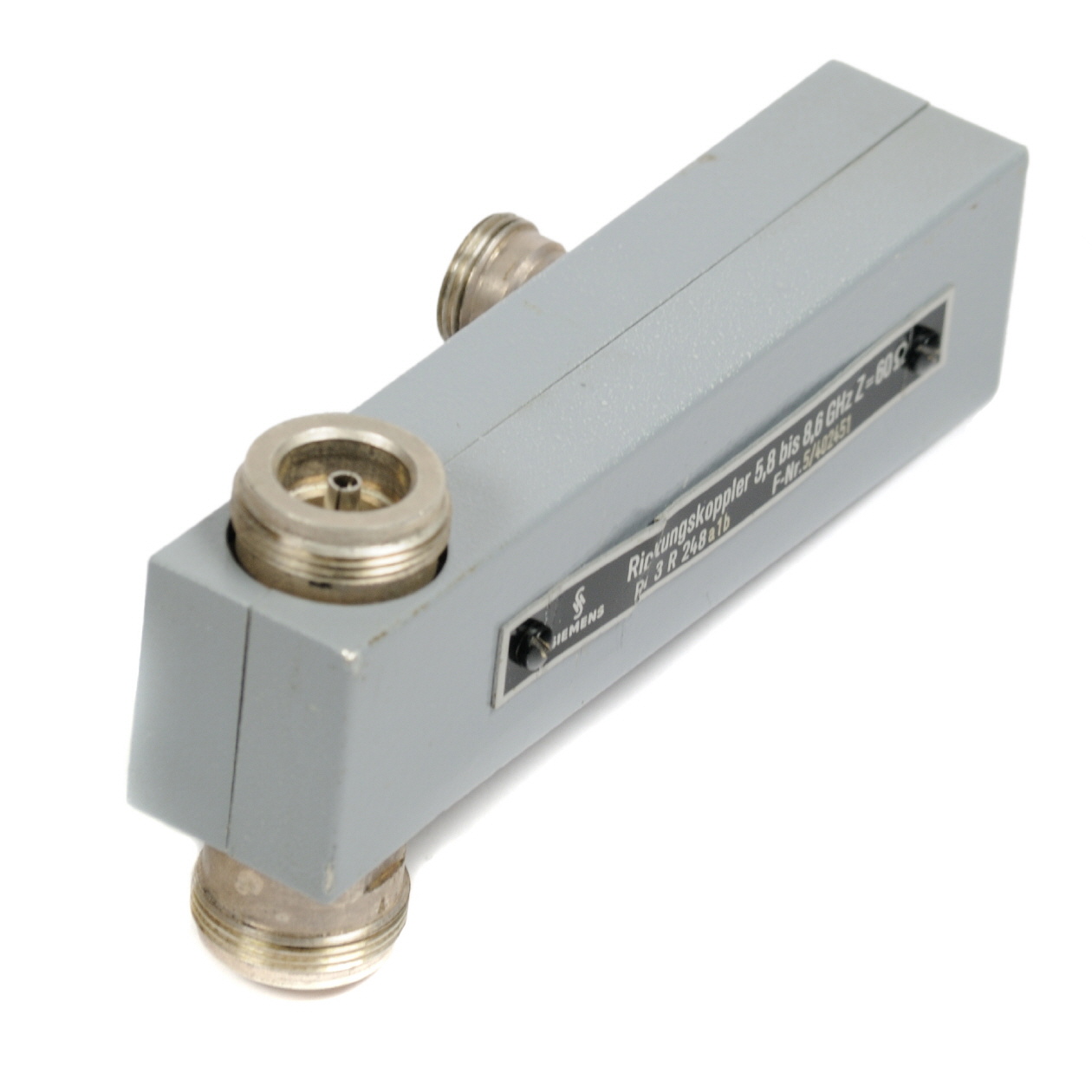

Rel 3 R 248 a1b |
|
|
Koaxialer Richtungskoppler mit eingebautem Meßkopf für 5,8 bis 8,6 GHz |
|
Hersteller |
Siemens & Halske |
|
Datierung |
ca. 1965 |
|
Preis |
- |
|
Kategorie |
- |
|
Material |
Aluminium, Messing versilbert |
|
Abmessungen |
(BTH): 55 · 10 · 35 mm |
|
Masse |
0,26 kg |
|
Zustand |
3/- |
|
Markierungen |
aufgeschraubtes Typenschild aus eloxiertem Aluminium:
Firmenlogo; "Richtungskoppler 5,8 bis 8,6 GHz Z=60Ω"; "Rel 3 R 248 a1b"; "F-Nr.5/402451"
(die Zeichenketten "a1b" und "5/402451" sind eingraviert) |
|
Beschreibung |
- |
|
Referenz |
Messzeug für die UHF- und SHF-Technik; Siemens & Halske; 1967 |
|
|
|
Gerätecharakteristik
|
|
Frequenzbereich |
5,8 bis 8,6 GHz |
|
Koppeldämpfung |
20 dB |
|
Frequenz-abhängigkeit der Ausgangspannung am Meßkopf |
± 2 dB |
|
Richtdämpfung |
≥ 34 dB |
|
Meßskopf-Ausgangsspannung |
≥ 1 mV |
|
Zulässige Durchgangsleistung |
≤ 500 mW |
|
Anschlüsse der Hauptleitung |
Buchse 3,5/9,5; Z = 60 Ω |
|
Anschluss des NF-Ausgangs |
Buchse 2,5/6 |
|
Datenblatt |
(in Arbeit) |
|
|
|
weitere Aufnahmen des Exponats ...
|
|
|
|
