Typ 159

Die folgende Dokumentation ist noch nicht abgeschlossen oder wird gerade überarbeitet. Die darin enthaltenen Informationen können unvollständig oder auch falsch sein. Es ist auch nicht sichergestellt, dass die Abbildungen zu dem hier beschriebenen Gerät passen!


Inventarnummer 01197
Bezeichnung Typ 159
  ...
Hersteller Grundig, H&B Messgeräte
Datierung ca. 1955
Preis 1957: 515,- DM
Material Blechgehäuse, Kunststoff
Abmessungen (BTH) 200 ∙ 135 ∙ 285 mm
Masse 6 kg
Zustand 2/-
Der Original-Tastkopf ist nicht mehr vorhanden
Markierungen Typenschild auf der Rückseite des Gehäuses; Aufkleber mit Apparatenummer auf Chassis
Beschreibung
Schrifttum - Datenblatt Typ 159 (1956)

Messbereiche
Stromart DC, AC
Spannung DC: 0 ... 1 / 3 / 10 / 30 / 100 / 300 / 1000 V
AC: 0 ... 1 / 3 / 10 / 30 V
Widerstand 1 ... 100 / 1000 / 10k / 100k / 1M / 10M / 500M Ohm

Gerätecharakteristik
Frequenzbereich 30 Hz ... 300 MHz
Genauigkeit ± 5%
Schaltplan Prinzipschaltbild siehe Datenblatt
Netzanschluss 110 / 220 V, 40 ... 60 Hz, ca. 15 W
Bestückung Röhren:
2 x E80F (Valvo)
1 x 150C2 (Valvo, Stabilisator)
2 x 7-21V0,3A (Osram, Eisenwasserstoffwiderstand)

Halbleiter:
1 x B150C30/50 (AEG, Selengleichrichter)

Aufnahmen des Geräts ...

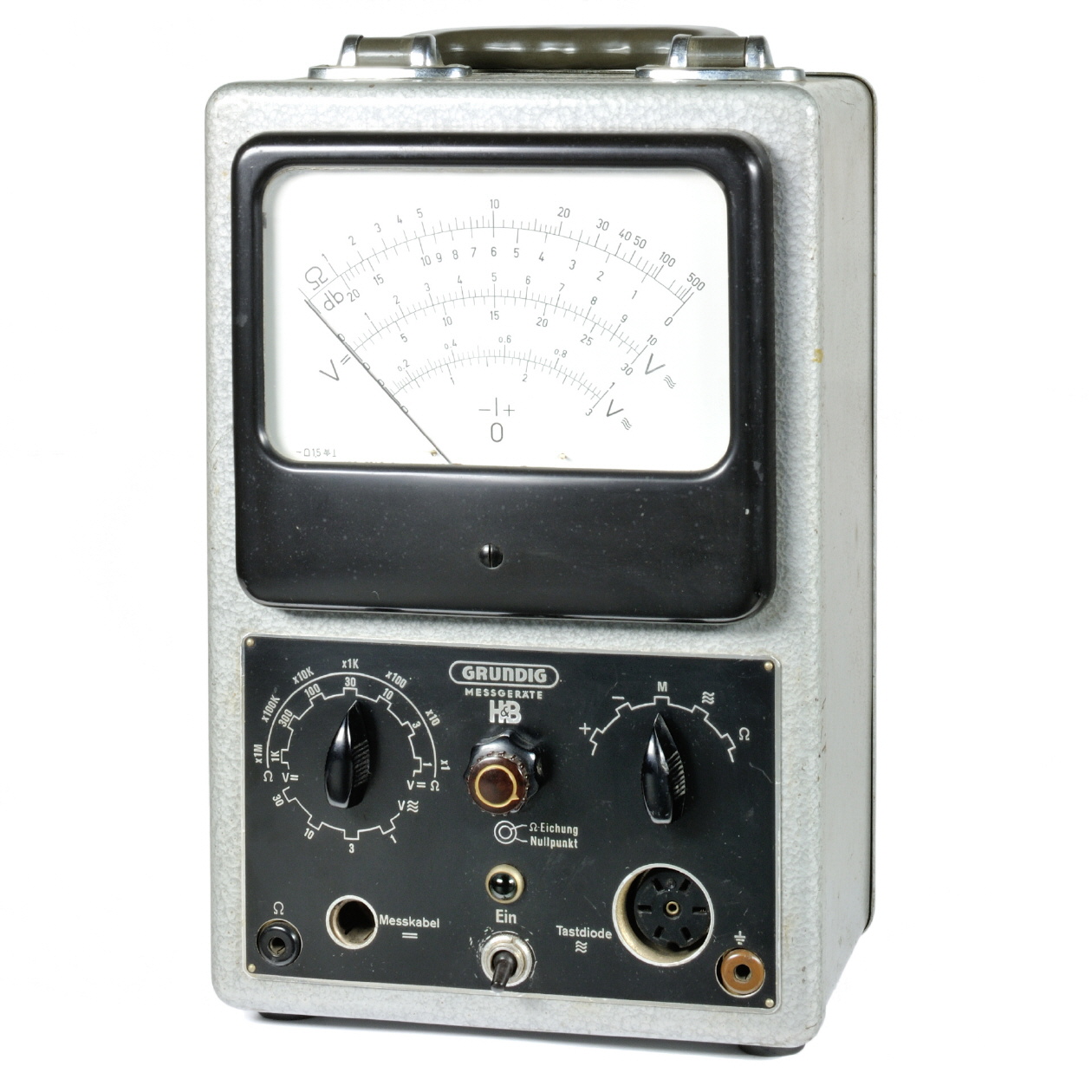

[01197] Universal-Röhrenvoltmeter Typ 159; Grundig - H&B Messgeräte; ca. 1955 [01197] Universal-Röhrenvoltmeter Typ 159; Grundig - H&B Messgeräte; ca. 1955
