Meßbereichschaltkasten
|
|
|
|
|
|
letzte Änderung |
2013-07-07 |
|
Inventarnummer |
00152 |
|
Bezeichnung |
Meßbereichschaltkasten zum Präzisions-Strom- und Spannungsmesser (10-Ohm-Instrument) |
|
Hersteller |
VEB Gerätewerk Karl-Marx-Stadt |
|
Datierung |
1958 |
|
Kategorie |
passive Messgeräte Zubehör Vor- und Nebenwiderstände |
|
Material |
Preßstoff, Messing |
|
Abmessungen |
(BTH) 190 ∙ 125 ∙ 120 mm |
|
Masse |
1,4 kg |
|
Zustand |
2 |
|
Markierungen |
Typenschild: Logo R.F.T
Fabr.-Nr. 21162/58
Klasse 0,1
333 Ω/V |
|
Beschreibung |

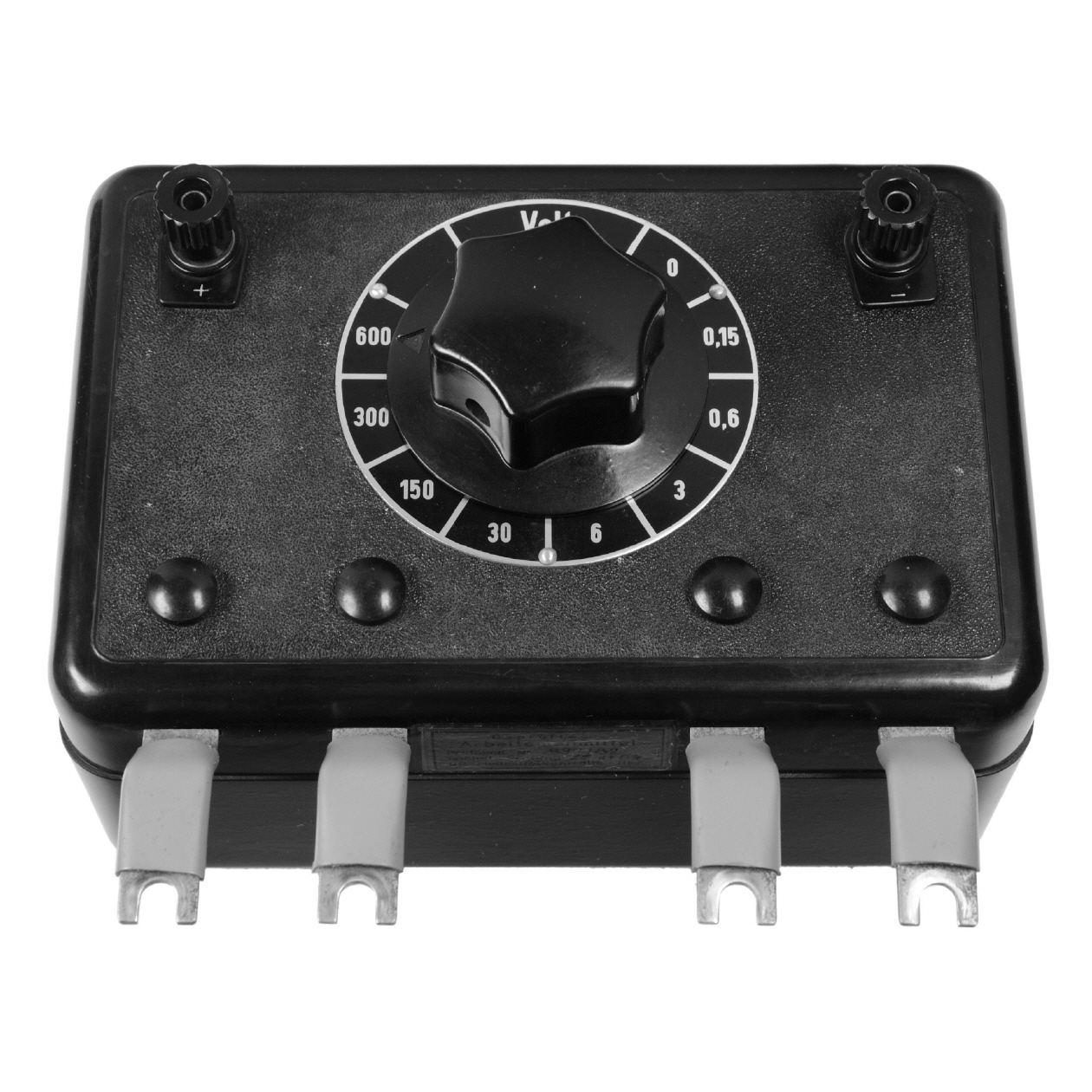

Der Meßbereichschaltkasten dient zur Erweiterung des Spannungsmeßbereiches am Präzisions-Strom- und Spannungsmesser und wird mit Klemmverbindungen am Kopfende des 10-Ohm-Gerätes angeschlossen.
Die Meßbereiche werden mit einem Drehschalter eingestellt. |
|
Referenz |
- Datenblatt (siehe unten) |
|
|
|
Messbereiche
|
|
Stromart |
Gleichstrom |
|
Spannung |
0 ... 0,15 / 0,6 / 3 / 6 / 30 / 150 / 300 / 600 V |
|
|
|
Gerätecharakteristik
|
|
Messgenauigkeit |
± 0,05 % |
|
weitere Angaben |
- |
|
Datenblatt |
Druckblatt Nr. Mg 26a (1958) |
|
Handbuch |
- |
|
Schaltplan |
- |
|
|
|
Verwandte Geräte und Zubehör
|
|
|
|
Änderungen
|
|
2013-07-07 |
Erstellung |
|
2022-08-04 |
Datenblatt ergänzt |
|
|
|
