Shunt (diverse)

letzte Änderung	2013-03-03
Inventarnummer	00436

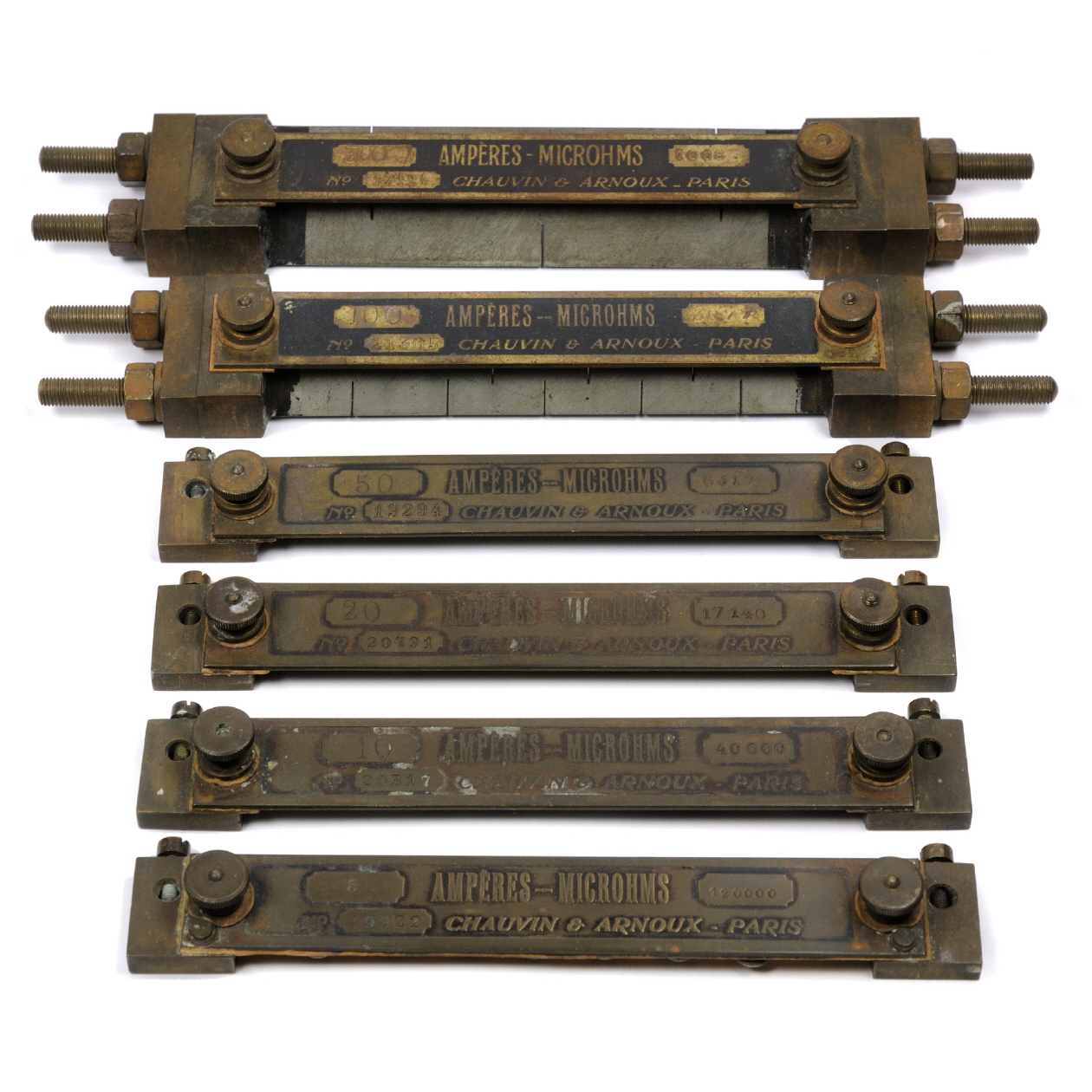

Bezeichnung	Shunt für 300 / 100 / 50 / 20 / 10 / 5 A
Hersteller	CHAUVIN ARNOUX
Datierung	1. Quartal 20. Jh.
Kategorie	Vor- und Nebenwiderstände
Material	Messing
Abmessungen	(BTH) jeweils inkl. Klemmen 5 A: 200 x 32 x 20 mm 10 A: 200 x 32 x 20 mm 20 A: 200 x 32 x 20 mm 50 A: 200 x 32 x 20 mm 100 A: 270 x 45 x 30 mm 300 A: 280 x 45 x 32 mm
Masse	5 A: 0,18 kg 10 A: 0,19 kg 20 A: 0,2 kg 50 A: 0,2 kg 100 A: 0,55 kg 300 A: 0,75 kg
Zustand	2A
Markierungen	Seriennummern: 5 A: 19922 10 A: 20317 20 A: 20791 50 A: 19294 100 A: 21305 300 A: 17124
Beschreibung	Die Nebenwiderstände sind vollständig aus Messing gefertigt. Der Widerstand selbst besteht aus nicht näher bekanntem Material. Interessant an den Shunts sind deren Widerstände, die auf den Geräten angegeben sind. Auf Basis dieser Widerstandswerte hat jeder Shunt einen anderen Spannungsabfall, der bei der Messung zu berücksichtigen ist. Andere Shunts (z.B. von Siemens&Halske) sind dagegen auf einen konstanten Spannungsabfall geeicht, was eine deutlich einfachere Ablesung der Ergebnisse ermöglicht.
Referenz	Derzeit sind keine Referenzen bekannt.

Gerätecharakteristik

Shunt für 5 A	Widerstand: 120.000 µΩ Spannungsabfall: 0,6 Volt
Shunt für 10 A	Widerstand: 40.000 µΩ Spannungsabfall: 0,4 Volt
Shunt für 20 A	Widerstand: 17.140 µΩ Spannungsabfall: 0,3428 Volt
Shunt für 50 A	Widerstand: 6.317 µΩ Spannungsabfall: 0,31585 Volt
Shunt für 100 A	Widerstand: 3.077 µΩ Spannungsabfall: 0,3077 Volt
Shunt für 300 A	Widerstand: 1.008 µΩ Spannungsabfall: 0,3024 Volt
