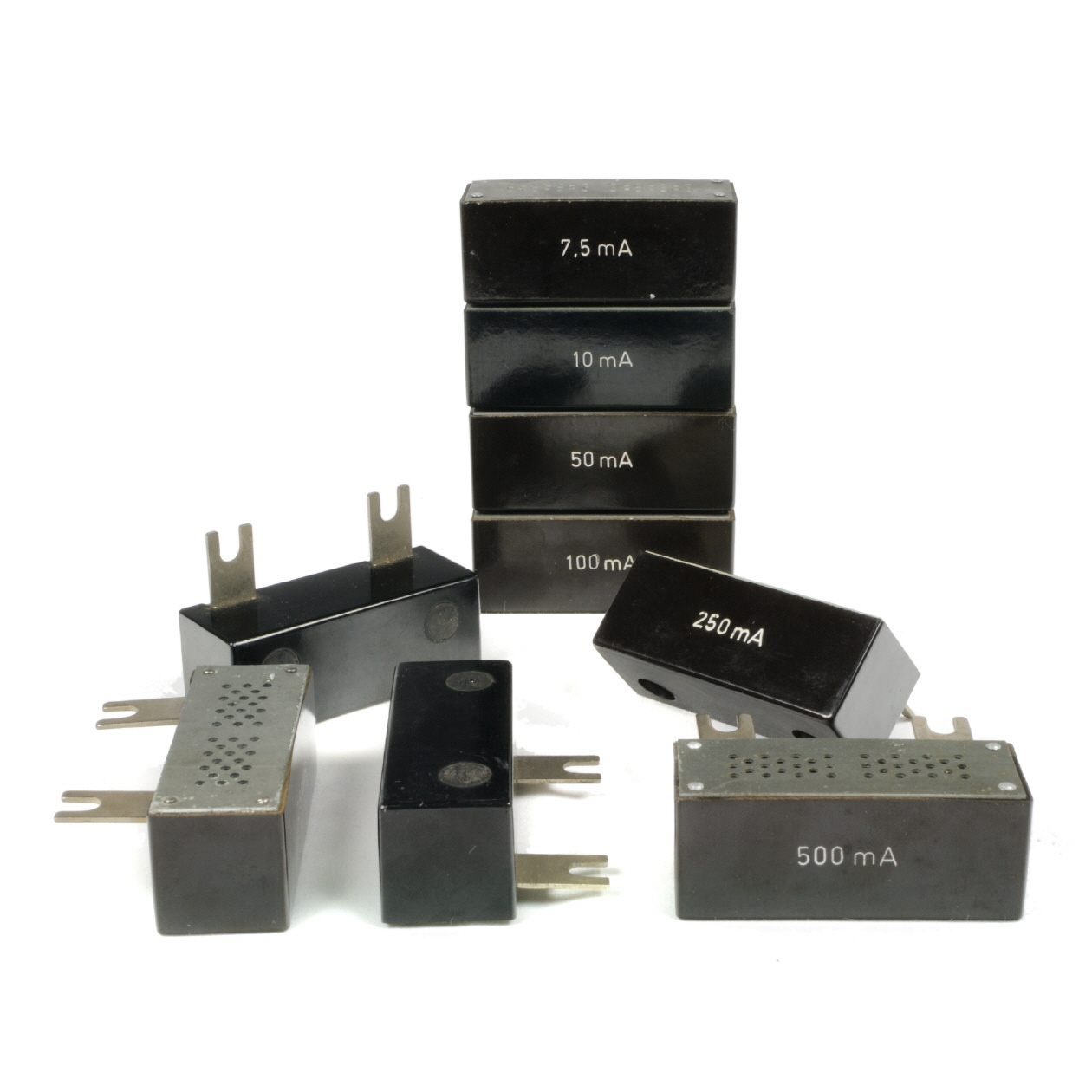

Nebenwiderstand f. Mavometer


Inventarnummer 00036, 00129, 00130, 00131, 00132, 00133, 00134, 00135, 00154, 00155, 00216, 00217, 00218, 00219, 00220, 00221, 00222, 00234, 00235, 00236
Bezeichnung Vorwiderstand für Mavometer G
Hersteller Gossen, P. & Co. KG
Datierung 1930
Kategorie Nebenwiderstand, Shunt
Material Blech, Pertinax
Abmessungen (BTH) 6,5 cm x 2,5 cm x 2,5 cm (ohne Klemmen)
6,5 cm x 4 cm x 2,5 cm (mit Klemmen)
Masse 0,05 kg
Markierungen Beschriftung des Messbereichs auf der Stirnseite, Herstellermarkierung (inkl. D.R.P.a) auf der (Blech) Oberseite.
Zustand Originalzustand (Geräte können ohne Zerstörung nicht geöffnet werden). Die Vorwiderstände funktionieren entsprechend der Spezifikation.
Referenz Handbuch / Datenblatt des Mavometer G

Messbereiche
Stromart DC
Spannung keine
Strom Jeder Widerstand spezifiziert einen Messbereich:
2,5 / 3 / 5 / 7,5 / 10 / 15 / 20 / 25 / 30 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 500 / 750 mA
1 / 1,5 / 2 / 2,5 / 3 / 5 / 7,5 / 10 / 15 / 20 / 50 / 100 / 200 A
Leistung keine
Widerstand keine
Kapazität keine
Induktivität keine
Sonstige keine

Anmerkungen

Die folgenden Nebenwiderstände wurden von Gossen als Zubehör für das Mavometer angeboten:
Messbereich Skala
innen 50° 		Skala
außen 75° 		Liste-
Nr. 		Preis
(RM) 		Inventarnummern
2,5 mA 1° = 0,05 mA   1a 3,60 RM
3 mA   1° = 0,04 mA 2a 3,60 RM
5 mA 1° = 0,1 mA   3a 3,60 RM
7,5 mA   1° = 0,1 mA 4a 3,60 RM 00129
10 mA 1° = 0,2 mA   5a 3,60 RM 00130, 00154, 00217
15 mA   1° = 0,2 mA 6a 3,60 RM 00216
20 mA 1° = 0,4 mA   7a 3,60 RM 00218
25 mA 1° = 0,5 mA   8a 3,60 RM 00234
30 mA   1° = 0,4 mA 9a 3,60 RM
50 mA 1° = 1 mA   10a 3,60 RM 00131
75 mA   1° = 1 mA 11a 3,60 RM
100 mA 1° = 2 mA   12a 3,60 RM 00132, 00219
150 mA   1° = 2 mA 13a 3,60 RM
200 mA 1° = 4 mA   14a 3,60 RM
250 mA 1° = 5 mA   15a 3,60 RM 00133, 00235
300 mA   1° = 4 mA 16a 3,60 RM
500 mA 1° = 10 mA   17a 3,60 RM 00134, 00220
750 mA   1° = 10 mA 18a 3,60 RM
1 A 1° = 0,02 A   19a 3,60 RM 00221
1,5 A   1° = 0,02 A 20a 3,60 RM
2 A 1° = 0,04 A   21a 3,60 RM
2,5 A 1° = 0,05 A   22a 3,60 RM 00135
3 A   1° = 0,04 A 23a 3,60 RM
5 A 1° = 0,1 A   24a 3,60 RM 00222
7,5 A   1° = 0,1 A 25a 3,60 RM
10 A 1° = 0,2 A   26a 3,60 RM 00036, 00155, 00236
15 A   1° = 0,2 A 27a 3,60 RM
20 A 1° = 0,4 A   28a 3,60 RM
50 A 1° = 1A   29a 25,00 RM
100 A 1° = 2 A   30a 30,00 RM
250 A 1° = 5A   31a 33,00 RM

Verwandte Geräte oder Zubehör
[00159] Universal Mavometer G, Gossen
