Vorwiderstand f. Mavometer


Inventarnummer 00136, 00137, 00138, 00139, 00140, 00150, 00151, 00152, 00153, 00223, 00224, 00225, 00226, 00227, 00228, 00229; 00237, 00238, 00239, 00240, 00247, 00248, 00249, 00250, 00251, 00252, 00253, 00254, 00255

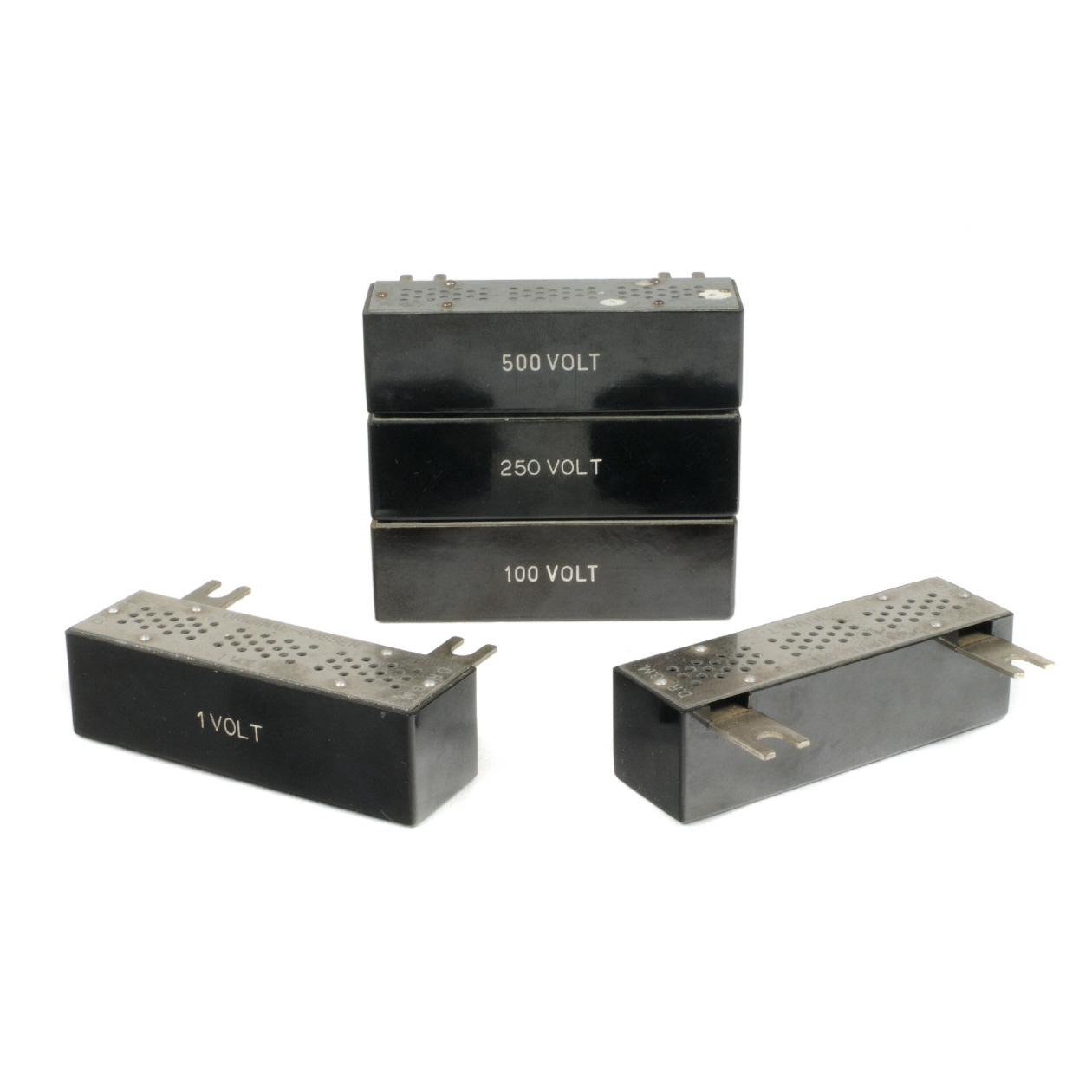

Bezeichnung Vorwiderstand für Mavometer G
Hersteller Gossen, P. & Co. KG
Datierung 1930
Kategorie Vorwiderstand
Material Blech, Pertinax
Abmessungen (BTH) 8,5 cm x 2,5 cm x 2,5 cm (ohne Klemmen)
8,5 cm x 4 cm x 2,5 cm (mit Klemmen)
Masse 0,06 kg
Markierungen Beschriftung des Messbereichs auf der Stirnseite, Herstellermarkierung (inkl. D.R.P.a) auf der (Blech) Oberseite.
Zustand Originalzustand (Geräte können ohne Zerstörung nicht geöffnet werden). Die Vorwiderstände funktionieren entsprechend der Spezifikation.
Referenz Handbuch / Datenblatt des Mavometer G

Messbereiche
Stromart DC
Spannung Jeder Widerstand spezifiziert einen Messbereich:
0,15 / 0,20 / 0,25 / 0,30 / 0,50 / 0,75 / 1 / 1,5 / 2 / 2,5 / 3 / 5 / 7,5 / 10 / 15 / 20 / 25 / 30 / 50 / 75 / 100 / 150 / 200 / 250 / 300 / 500 / 750 / 1000 / 1500 / 2000 Volt
Strom keine
Leistung keine
Widerstand keine
Kapazität keine
Induktivität keine
Sonstige keine

Anmerkungen

Die folgenden Vorwiderstände wurden von Gossen als Zubehör für das Mavometer angeboten:
Messbereich Skala
innen 50° 		Skala
außen 75° 		Liste-
Nr. 		Preis
(RM) 		Inventarnummern
0,15 V   1° = 2 mV 1v 3,60 RM 00223
0,20 V 1° = 4 mV   2v 3,60 RM
0,25 V 1° = 5 mV   3v 3,60 RM
0,30 V   1° = 4 mV 4v 3,60 RM
0,50 V 1° = 10 mV   5v 3,60 RM 00247
0,75 V   1° = 10 mV 6v 3,60 RM
1 V 1° = 0,02 V   7v 3,60 RM 00153
1,5 V   1° = 0,02 V 8v 3,60 RM
2 V 1° = 0,04 V   9v 3,60 RM
2,5 V 1° = 0,05 V   10v 3,60 RM 00248
3 V   1° = 0,04 V 11v 3,60 RM
5 V 1° = 0,1 V   12v 3,60 RM 00136, 00249
7,5 V   1° = 0,1 V 13v 3,60 RM 00224, 00237, 00250
10 V 1° = 0,2 V   14v 3,60 RM 00150, 00225
15 V   1° = 0,2 V 15v 3,60 RM 00137
20 V 1° = 0,4 V   16v 3,60 RM
25 V 1° = 0,5 V   17v 3,60 RM 00226, 00251
30 V   1° = 0,4 V 18v 3,60 RM
50 V 1° = 1 V   19v 3,60 RM
75 V   1° = 1 V 20v 4,10 RM 00252
100 V 1° = 2 V   21v 4,50 RM 00138, 00139, 00151, 00238, 00253
150 V   1° = 2 V 22v 5,40 RM 00239, 00254
200 V 1° = 4 V   23v 6,40 RM 00240
250 V 1° = 5 V   24v 7,30 RM 00152, 00227, 00255
300 V   1° = 4 V 25v 8,10 RM 00228
500 V 1° = 10 V   26v 11,80 RM 00140, 00229
750 V   1° = 10 V 27v 18,15 RM
1000 V 1° = 20 V   28v 25,40 RM
1500 V   1° = 20 V 29v 39,90 RM
2000 V 1° = 40 V   30v 55,70 RM

Verwandte Geräte oder Zubehör
[00159] Universal Mavometer G, Gossen
