Stromdynamometer

letzte Änderung	2013-05-20
Inventarnummer	00499
Bezeichnung	Stromdynamometer
Hersteller	Siemens Brothers & Co. Ltd.
Datierung	um 1890
Kategorie	Elektrodynamometer
Material	Mahagony, Kupfer, Messing, Hartgummi, Email, Quecksilber
Abmessungen	(BTH) 230 ∙ 200 ∙ 420 mm
Masse	9,3 kg
Zustand	2 (einige Korrosionsschäden an der mittleren Klemme 3 und an den Quecksilber-Näpfen)
Markierungen	Nummer 5341 vorne auf Sockel eingeschlagen, Herstellerkennzeichnung auf Email-Skala "Siemens Bros & Co. London". Die Skala besitzt eine lineare Teilung um 360° von 0 ... 400.
Beschreibung	Das Messwerk ist auf einer 32 mm dicken Mahagoni-Platte befestigt, die über drei in der höhe verstellbarer Nivellierfüße waagerecht ausgerichtet werden kann. Der Stromanschluß erfolgt über drei massive Messing-Klemmen (Gewinde 14 mm, 0,15 kg pro Schraube). Das Gerät besitzt zwei feste Spulen, wobei eine als U-förmig gebogene Kupferschiene mit einen Querschnitt von 7,4 x 34 mm (251,6 mm²) ausgeführt ist, die andere aus dünneren Kupferbändern. Die bewegliche Spule besteht aus einer Kupferschiene mit einem Querschnitt von 5 x 34 mm (170 mm²). Die Enden dieser Spule spielen in zwei Quecksilbernäpfen (wobei diese beim Exponat nicht mehr gefüllt sind). Die bewegliche Spule wird über eine kräftige Schraube (rechts) arretiert.
Referenz	-

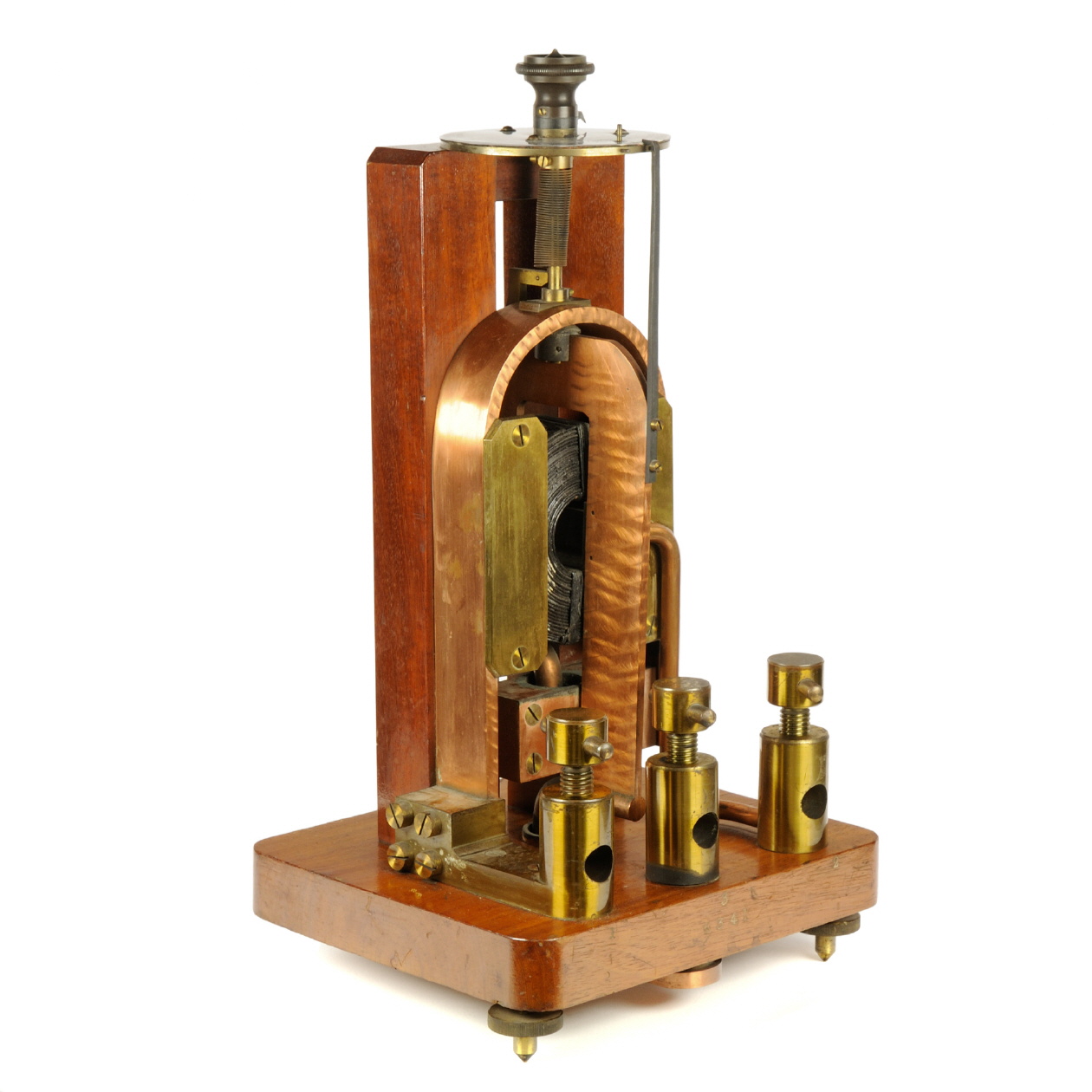

Aufnahmen des Geräts ...
