155 B

letzte Änderung	2014-05-15
Inventarnummer	00791

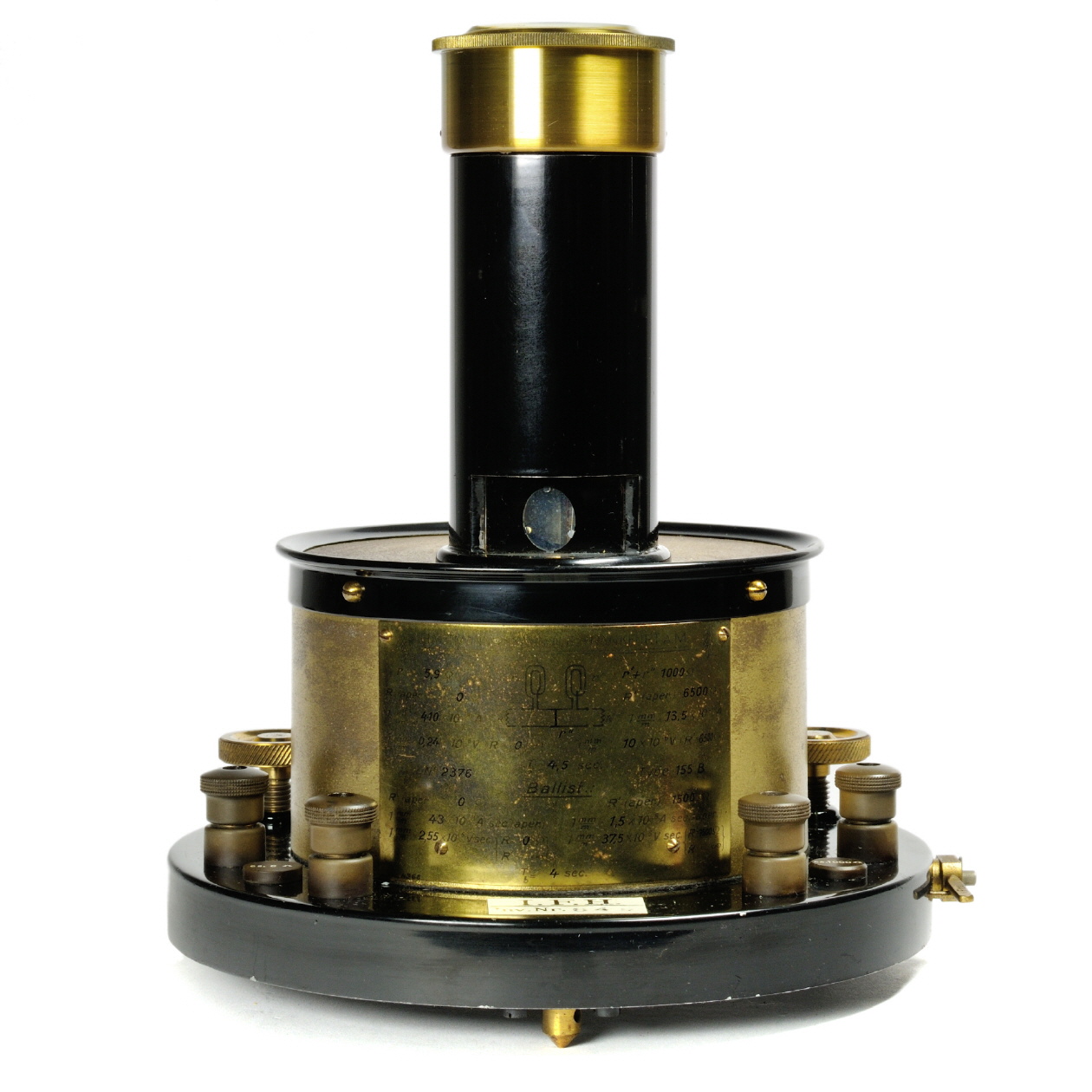

Bezeichnung	155B Ballistisches Galvanometer
Hersteller	Hartmann & Braun
Datierung	ca. 1920
Kategorie	passive Messgeräte Galvanometer Ballistische Galvanometer
Material	Blech, Messing, Aluminium, Glas
Abmessungen	Ø: 190 mm; ↨: 235 mm
Masse	3,7 kg
Zustand	3
Markierungen	Messingschild auf dem Gehäuse (teilweise schwer lesbar): Seriennummer 2376 - Type 155 B Ballistisches-Galvanometer
Beschreibung	Das Ballistische Galvanometer besitzt ein vergrößertes Trägheitsmoment und dient zur Messung von Strom- und Spannungsstößen.
Referenz	Der theoretische und mathematische Hintergrund ist in dem Buch "Das Ballistische Galvanometer" von Dr.-Ing. J Bubert ausführlich beschrieben.

Gerätecharakteristik

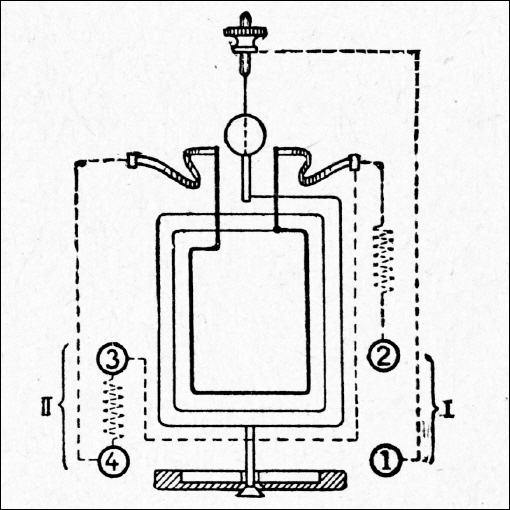

Spulenanordnung
Spule 1	r = 5,9 Ω R (aper) = 0 Ω 1 mm/m ~ 410 ∙ 10^-10 A 1 mm/m ~ 0,24 ∙ 10^-6 V (R=0 Ω) Ballistisch: 1 mm/m = 43 ∙ 10^-8 A sec. (aper) 1 mm/m = 2,5 ∙ 10^-6 V sec. (R=0; r= ∞)
Spule 2	r'+r'' = 1000 Ω R' (aper) = 6500 Ω 1 mm/m ~ 13,5 ∙ 10^-10 A 1 mm/m = 10 ∙ 10^-6 V (R' = 6500 Ω) Ballistisch R'(aper) 1500 Ω 1 mm/m ~ 1,5 ∙ 10^-8 A sec. (aper) 1 mm/m ~ 37,5 ∙ 10^-6 V sec. (R=1500 Ω; R = ∞)
Datenblatt	nicht vorhanden
Handbuch	Schaltbild und Daten vorne auf dem Gerät angebracht.
