Präzisions-Gleichstrom-Kompensator Typ 2334
|
| Inventarnummer | 00354 |
| Bezeichnung | Typ 2334 |
| Hersteller | Tettex |
| Datierung | 1964 |
| Kategorie | Kompensatoren |
| Material | Holzgehäuse, Kunststoff |
| Abmessungen | (BTH) 700 ∙ 420 ∙ 140 mm |
| Masse | 20 kg |
| Zustand |
2 Anmerkung: Deckel fehlt |
| Markierungen | Seriennummer 103223 |
| Beschreibung |
Der Kompensator nach Diesselhorst dient in erster Linie für genaueste Messungen von sehr kleinen Spannungen, wobei die Messung nicht durch interne Thermokräfte des Kompensators verfälscht werden; dies wird erreicht durch eine spezielle Schaltungsanordnung. Die Übergangswiderstände der Schalter können die Messung entsprechend der Kunstschaltung ebenfalls nicht beeinflussen. Der Diesselhorst-Kompensator hat den großen Vorteil, dass der Innenwiderstand, vom Galvanometer aus betrachtet, im Gegensatz zu den anderen Kompensatoren immer konstant bleibt (ca. 25 Ohm), d.h. unabhängig von der Einstellung am Kompensator. Dadurch wird erreicht, dass die Empfindlichkeit der gesamten Kompensationsanlage bis zu ca. 5 Ohm Gesamtwiederstand des Prüflings immer dasselbe bleibt, z.B. 1 Skalenteil am Galvanometer entspricht 0,001% etc. Im Weiteren sind die -1/Stellung überaus nützlich für interne Kontrollmessungen des Kompensators. |
| Verwendung |
Genaueste Messung von Spannungen, Strömen, Widerständen, Leistungen Eichung und Kontrolle von Spannungs-, Strom- und Leistungsmessern Sehr genaue Temperaturmessungen mittels geeichter Thermoelemente oder Widerstandselemente Eichung von Thermoelementen und Widerstandselementen Chemische Messungen, z.B. Eichung und Kontrolle von pH-Messgeräten Lichttechnische Messungen mit Photozellen |
| Referenz | Werbung ATM 339 (April 1964) |
Messbereiche
| Parameter | 0,01 µV ... 1100 mV; 5 Dekaden |
Gerätecharakteristik
| Fehler |
± 0,01% ± 0,01 µV Eichung in absoluten Ohm bei 23 °C Für reine Vergleichsmessungen kann die Messgenauigkeit selbstverständilich erheblich erhöht werden. |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
weitere Aufnahmen des Exponats ...

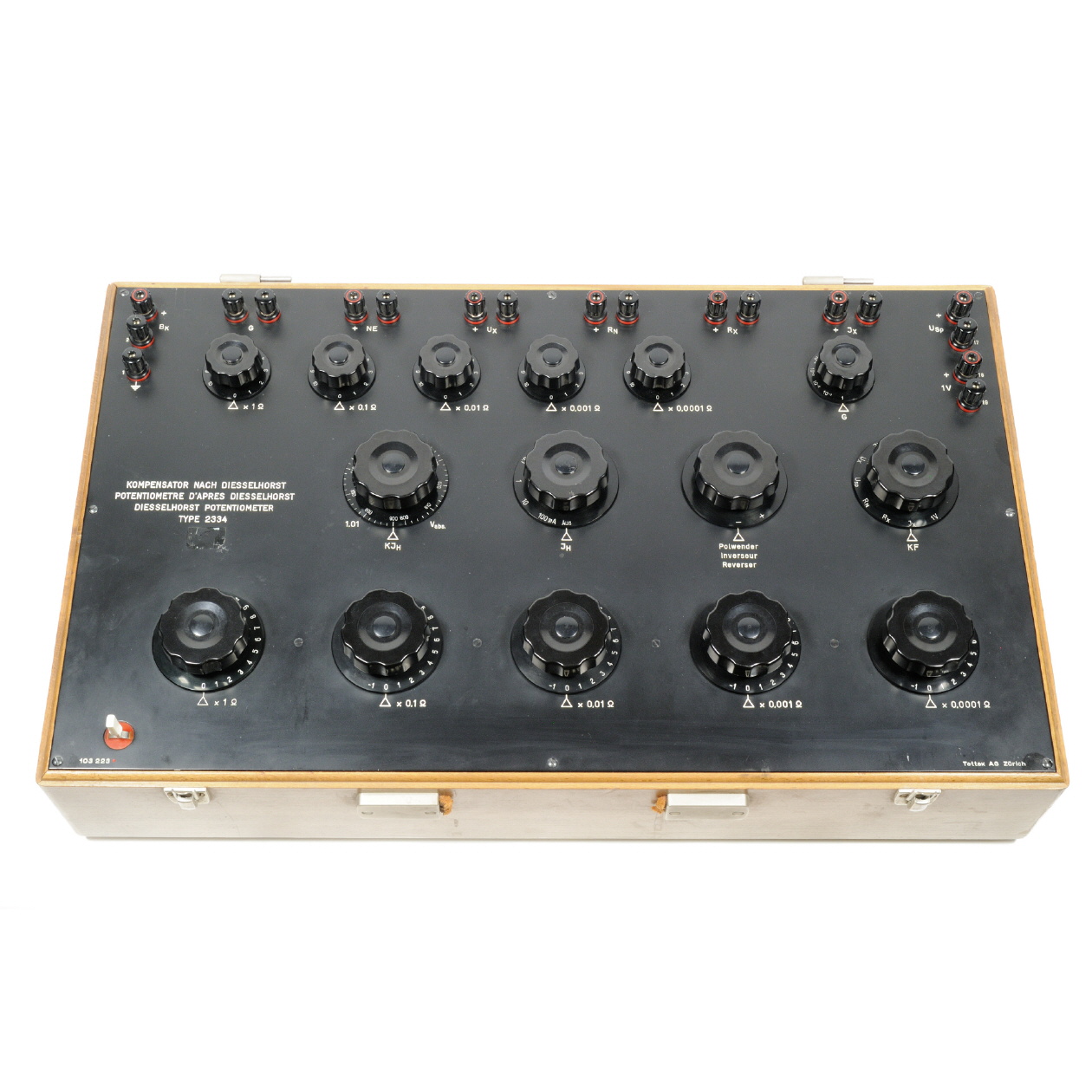

![[00354] Typ 2334 - Diesselhorst Kompensator, 0,01 µV ... 1100 mV; 5 Dekaden; ± 0,01%; Tettex AG Zürich, 1964](../../images/00354_ch_tettex_dieselhorsttable25.jpg) |
Änderungen
| 2012-08-20 | Erfassung |
| 2022-07-29 | Beschreibung erweitert |
