Labor Wattmeter
|
|
|
|
|
|
Inventarnummer |
00382 |
|
Bezeichnung |
Labor Wattmeter |
|
Hersteller |
Gossen, P. & Co. KG |
|
Datierung |
ca. 1960 |
|
Kategorie |
Leistung |
|
Material |
Pressstoff, Glas |
|
Abmessungen |
(B x T x H) 19,5 x 22 x 9,5 cm |
|
Masse |
2 kg |
|
Zustand |
1A |
|
Markierungen |
keine Seriennummer; Herstellerlogo auf der Skala |
|
Beschreibung |

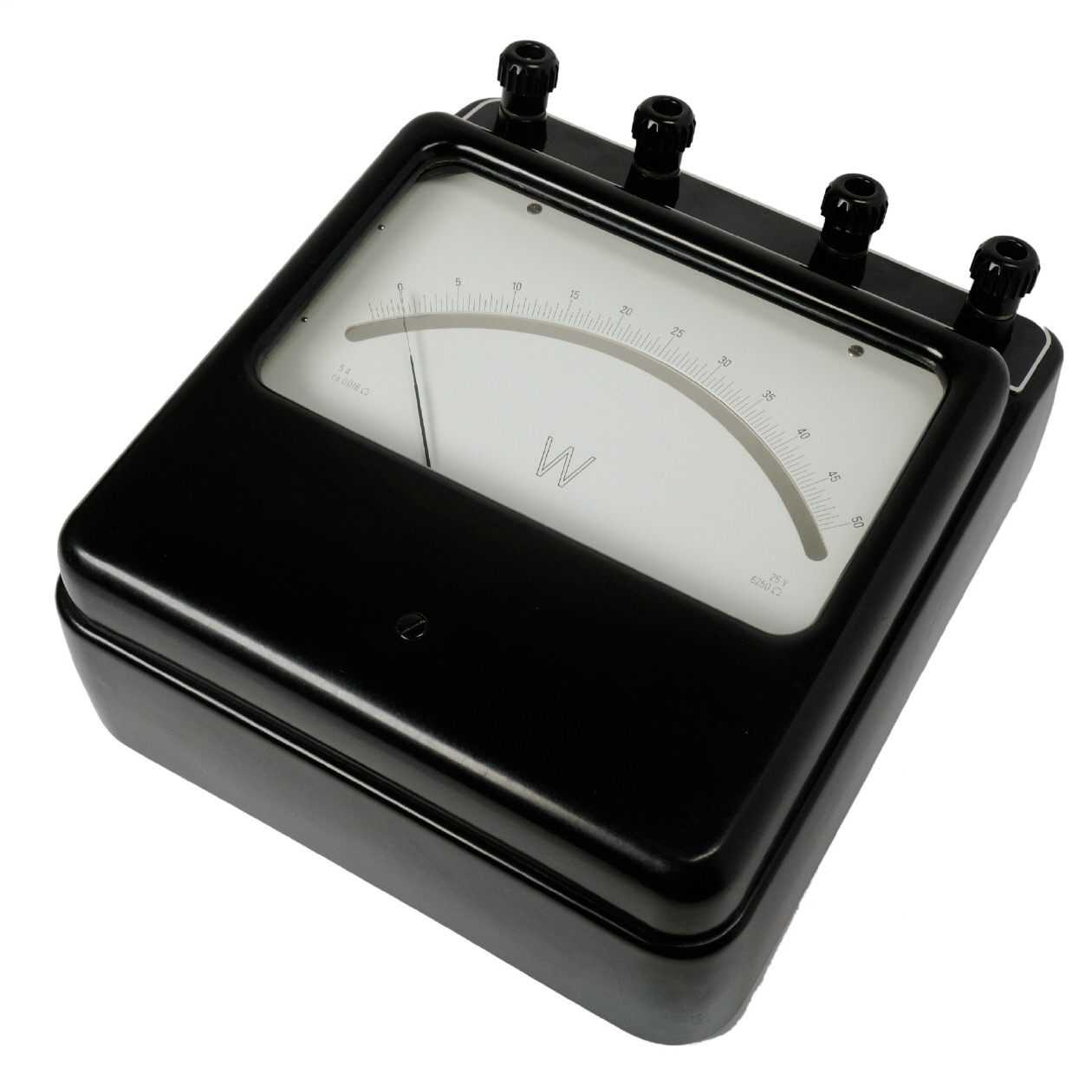

Das Gerät besitzt ein Kunststoff-Gehäuse aus schwarzem Pressstoff und ist für den waagerechten Betrieb ausgelegt. Die Skala ist als Spiegelskala ausgeführt mit einer linearen Unterteilung von -6 ... 0 ... 50.
Über vier Schraubklemmen (mit 4 mm Buchse), beschriftet mit K, U, V, L wird das Meßobjekt angeschlossen (K-L - Strompfad; U-V - Spannungspfad oder Vor- und Nebenwiderstand). Die Stromschleife hat einen Innenwiderstand von 0,016 Ω (maximal 5 A), die Spannungsschleife hat einen Innenwiderstand von 6250 Ω (maximal 50 V). |
|
Referenz |
Technik-Museum.ch Objekt #004731 |
|
|
|
Messbereiche
|
|
Stromart |
AC, DC |
|
Leistung |
0 ... 125 W (0 ... 5A, 0 ... 25V)
Zur Messung wird üblicherweise ein umschaltbarer Vor- und Nullpunktwiderstand benutzt (siehe [00383]).
|
|
|
|
Gerätecharakteristik
|
|
Messwerk |
Eisengeschlossenes, elektrodynamisches Messwerk; Gleich- und Wechselstrom; Klasse 0,5; waagerechte Gebrauchslage; Prüfspannung 2 kV |
|
Anzeigefehler |
0,5 % |
|
Datenblatt |
nicht vorhanden |
|
Handbuch |
nicht vorhanden |
|
Schaltplan |
nicht vorhanden |
|
|
|
