Leistungsmesskoffer Type Z

letzte Änderung	2015-04-26
Inventarnummer	00632
Bezeichnung	Type Z Messgeräte

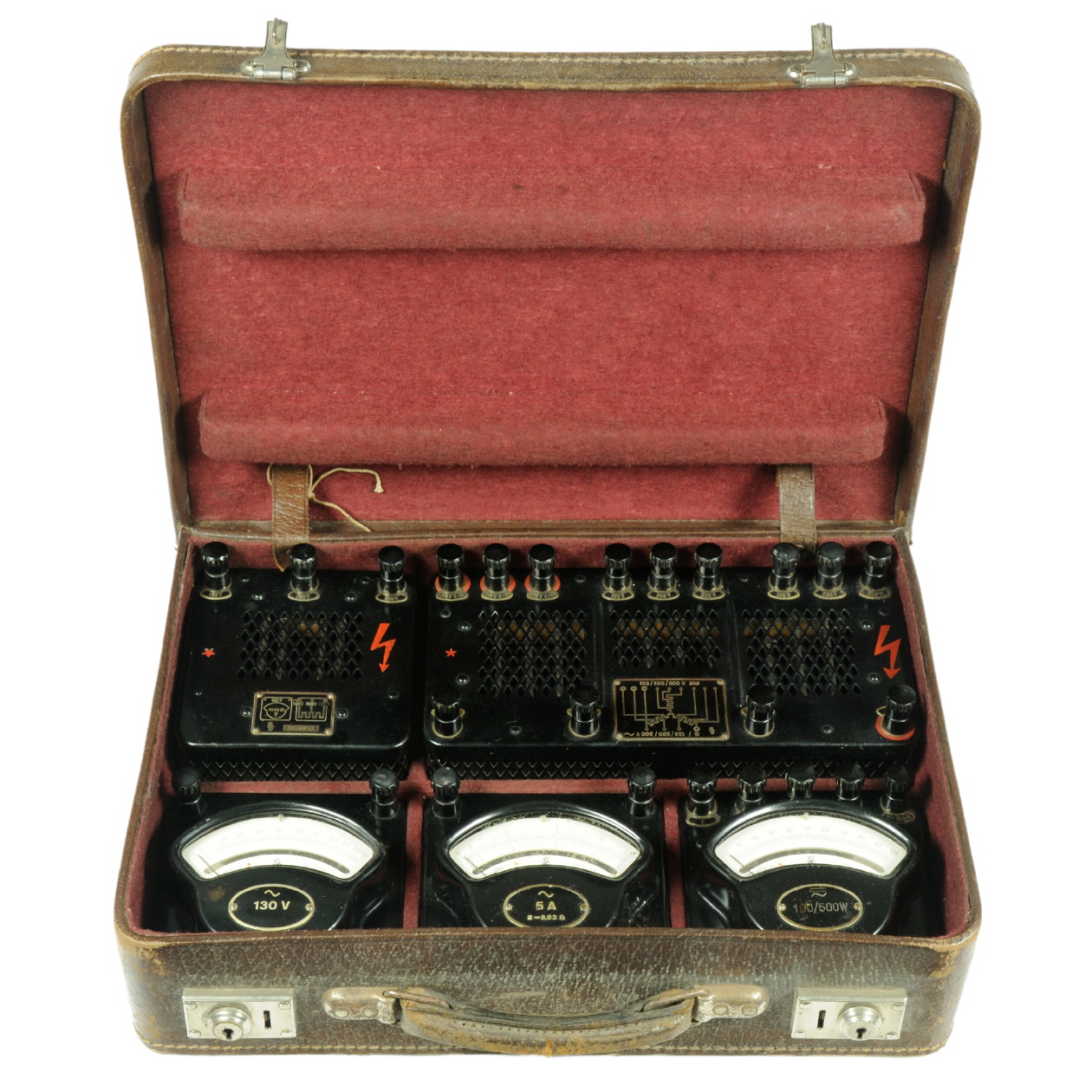

	Lederkoffer mit Type-Z Messgeräten und Vor- und Nebenwiderständen zur Leistungsmessung in Wechselstromnetzen
Hersteller	Siemens & Halske
Datierung	1932 (Anhand der beiliegenden Beschreibung)
Kategorie
Material	Pressstoff, Glas, Messing, Kupfer, Blech, Leder
Abmessungen	(BTH) 360 ∙ 260 ∙ 85 mm (mit Griff)
Masse	5,2 kg (inklusive Geräte)
Zustand	3/B
Markierungen	(siehe unten)
Beschreibung	Aus der Werbung von 1934: Klein, leicht und handlich sind unsere neuen Tischinstrumente, deshalb auf Reise und Montage, in Werkstatt und Betrieb gleich bequem zu benutzen. Nahezu alle elektrischen Größen kann man mit ihnen messen: Strom, Spannung und Leistung, Gleichstrom und Wechselstrom beliebiger Frequenz. Die vielfach umschaltbaren Instrumente ersetzen einen ganzen Satz entsprechender Einzelinstrumente. *Die Instrumente Type Z* sind durch hohe Meßgenauigkeit auch für sehr viele Laboratoriumsmessungen geeignet. Sie werden darum in grötem Umfang bei den Versuchen in Hochschulen und Universitäten verwendet, fernen für alle genaueren Messungen in Starkstrom-, Fernmelde- und Rundfunkanlagen. Für gelegentliche Kontrollmessungen auf der Reise können sie in Lederkoffern zu beliebigen Meßeinrichtungen vereinigt werden. Die Z-Instrumente haben Preßisolierstoffgehäuse mit Bananensteckerklemmen und sind mit Messerzeiger uns Spiegelskala (etwa 80 mm lang) ausgestattet. Alle diese Instrumente besitzen Nullpunkteinstellung. Prüfspannung allgemein 2000 V. Besonderheiten der hier vorgestellten Exponate: Die Type Z Messgeräte besitzen allesamt ein Blechgehäuse und einfache Schraubklemmen. In der Literatur aus der Zeit ist immer von Isolier-Presstoff-Gehäusen zu lesen. Ob die Geräte etwas älter sind oder es sich dabei um Spezialanfertigungen handelt, ist unklar.
Referenz	S&H - Kleine Tischinstrumente

Gerätecharakteristik

Eichdaten	keine Angaben
Anzeigefehler	± 1 % vom Skalenendwert
Datenblatt	S&H - Kleine Tischinstrumente
Handbuch	S&H Type Z (fr)
Schaltplan	nicht vorhanden

Spannungsmesser

Spannungsmesser mit Dreheisenmeßwerk für Frequenzen bis 100 Hz; Skalenbezifferung 0 ... 130; Unterteilung beginnt bei 30, danach nahezu proportionale Skala; Stromverbrauch bei Nennspannung 30 mA; Meßbereich 130 V; Messgenauigkeit: ± 1%; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,58 kg;
Skalennummer: 3196505

[00632] Spannungsmesser Type-Z; Siemens & Halske; 1932

Vorwiderstand

Vorwiderstand zum Spannungsmesser für die Messbereiche bis 260 und 520 Volt; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,60 kg;
Seriennummer 3209910

[00632] Vorwiderstand zum Spannungsmesser Type-Z; Siemens & Halske; 1932

Strommesser

Strommesser mit Dreheisenmeßwerk für Frequenzen bis 250 Hz, speziell ausgelegt zum Anschluss an Stromwandler; Doppelskala, beziffert 0 ... 5 und 0 ... 15; Unterteilung beginnt bei 1/5 bis 1/7 des Messbereichs, danach nahezu proportionale Skala; Eigenverbrauch etwa 1 VA; Meßbereich 5 A; Messgenauigkeit: ± 1%; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,56 kg;
Skalennummer: 3204417

[00632] Strommesser Type-Z; Siemens & Halske; 1932

Leistungsmesser

mit eisenlosem elektrodynamischem Meßwerk; für Frequenzen bis 80 Hz; Skala 100teiIig, proportional; Eigenverbrauch der Stromspule bei Nennstrom etwa 1,6 VA; Stromstärke im Spannungskreis bei Nennspannung genau 25 mA; Vollausschlag bei Nennstrom, Nennspannung und cosφ = 0,8; Messgenauigkeit: ± 1%; Abmessungen: (BTH) 110 · 118 · 50 mm; Masse: 0,65 kg;
Skalennummer: 3196467

[00632] Leistungsmesser Type-Z; Siemens & Halske; 1932

Vorwiderstände

Vorwiderstände für Leistungsmesser; für Einphasenstrom bzw. Drehstrom gleicher Belastung; Abmessungen: (BTH) 225 · 118 · 50 mm; Masse: 1,22 kg;
Seriennummer: 3196273

[00632] Vorwiderstände zum Leistungsmesser Type-Z; Siemens & Halske; 1932
