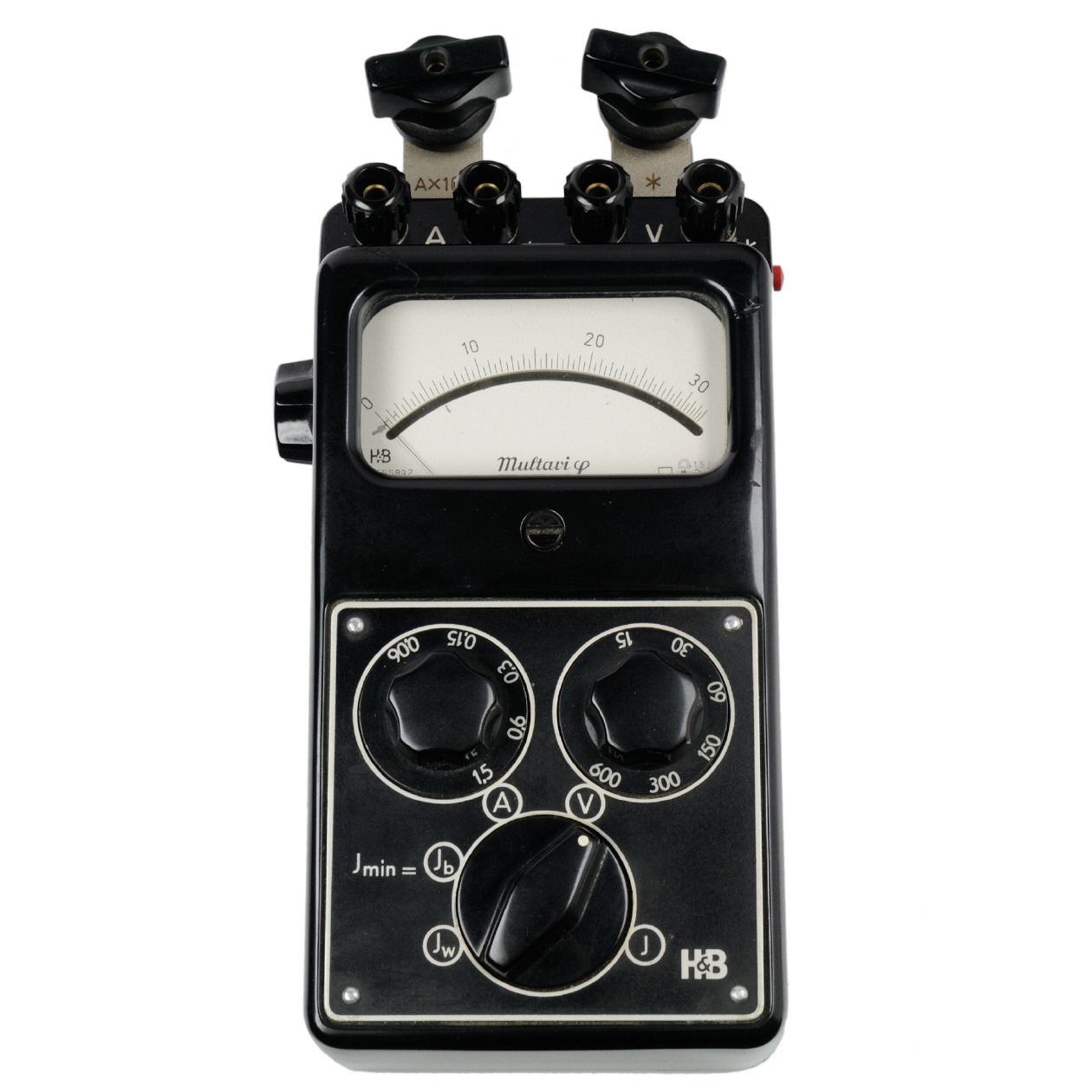

Multavi φ
|
| letzte Änderung | 2013-01-21 |
| Inventarnummer | 00406 |
| Bezeichnung | Multavi φ |
| Hersteller | Hartmann & Braun |
| Datierung | 1955 |
| Kategorie | Multimeter |
| Material | Isolier-Preßstoff |
| Abmessungen | (BTH) 10 x 23 x 7 cm |
| Masse | 1,2 kg |
| Zustand | 3 |
| Markierungen | Seriennummer 2555892 |
| Referenz | (Herstellerunterlagen) |
Messbereiche
| Stromart | AC |
| Spannung | AC: 0 ... 15 / 30 / 60 / 150 / 300 / 600 V |
| Strom |
0 ... 0,06 / 0,15 / 0,3 / 0,6 / 1,5 A 0 ... 6 / 15 / 30 / 60 / 150 A mit Dietze-Anleger I Dm 1000: 0 ... 60 / 150 / 300 / 600 / 1500 A |
| Leistungsfaktor | 0 ... 1, induktiv und kapazitiv |
| Blindfaktor | 0 ... 1, induktiv und kapazitiv |
Gerätecharakteristik
| Messwerk | Drehspulmesswerk mit Kernmagnetsystem und Meßgleichrichter |
| Fehlergrenzen |
Bei Strommessung (Stellung des Hauptwählers auf A) und bei Spannungsmessungen (Stellung des Hauptwählers auf V) in dem Frequenzbereich 40 ... 70 Hz: ± 1,5%, bei Blindstrom-Messungen (Stellung des Hauptwählers auf Ib=Imin): ± 2,5%, bei Wirkstrom-Messung (Stellung des Hauptwählers auf Iw) hängt der Fehler von der Genauigkeit der Minimum-Einstellung bei Ib ab, bei Bestimmung des Phasenwinkels ± 3° |
| Temperaturfehler | vernachlässigbar |
| Überlastbarkeit | Stoßartige 10fache Überlastung schadet dem Instrument nicht. |
| Datenblatt | (siehe Handbuch) |
| Handbuch | H&B Multavi φ (1954) Handbuch |
| Schaltplan | (siehe Handbuch) |
| Zubehör | - |
Anwendung
Die Messung von Strom und Spannung allein genügt nicht zu einem Überblick über die elektrischen Verhältnisse in Einphasen-Wechselstrom - und Drehstromnetzen. Es interessiert hier nicht allein die Größe des Stromes, sondern auch der von den Verbrauchern aufgenommene Wirkstrom und Blindstrom. Diese beiden Meßgrößen sind bekanntlich durch die Phasenverschiebung φ zwischen Strom und Spannung festgelegt. Der Leistungsfaktor cos φ muß bei Strom verbrauchern induktiver und kapazitiver Art meßtechnisch erfaßt werden. Unter den Vielfachinstrumenten erfüllt das Multavi φ diese meßtechnischen Forderungen. Neben der Messung von Strom und Spannung lassen sich auch direkte Messungen von Wirkstrom und Blindstrom in einphasigen Wechselstrom - und in Drehstromnetzen durchführen und damit auf einfache Weise die weiteren wichtigen Größen cos φ, sin φ, Blindleistung, Wirkleistung und Scheinleistung bestimmen. Auch Gleichspannungen können mit dem Multavi φ gemessen werden.
