Vielfachinstrument

letzte Änderung	2012-02-02
Inventarnummer	00084
Bezeichnung	Vielfachmessgerät
Hersteller	Siemens & Halske
Datierung	ca. 1939
Kategorie	Multimeter
Material	Pressstoff
Abmessungen	(B x T x H) 9 cm x 15,5 cm x 5 cm
Masse	0,7 kg
Markierungen	keine Skalennummer; auf der Vorder- und Rückseite ist jeweils ein eingebranntes Hoheitsabzeichen der ehem. Deutschen Wehrmacht, auf der Unterseite finden sich Kontroll- / Abnahmestempel "II", "9", "56" und eine eingeritzte Nummer 8B4468. Eine weitere Markierung wurde ausgekratzt.
Zustand	Originalzustand, guter Erhaltungszustand. Das Gerät funktioniert in allen Messbereichen.
Referenz	Radiomuseum

Messbereiche

Stromart	AC / DC
Spannung	600 / 240 / 120 / 24 / 6 / 1,2 Volt (AC) 600 / 240 / 120 / 24 / 6 / 1,2 / 0,24 Volt (DC)
Strom	6 / 1,2 / 0,24 / 60m / 12m / 2,4m A (AC) 6 / 1,2 / 0,24 / 60m / 12m / 2,4m / 0,6m A (DC)
Leistung	keine
Widerstand	nur über Zusatzkasten
Kapazität	keine
Induktivität	keine
Sonstige	keine

Gerätecharakteristik

Anzeigefehler	1,5% Anzeigegenauigkeit
Frequenzfehler	keine Angaben
Datenblatt	nicht vorhanden
Handbuch	nicht vorhanden
Schaltplan	nicht vorhanden

Anmerkungen

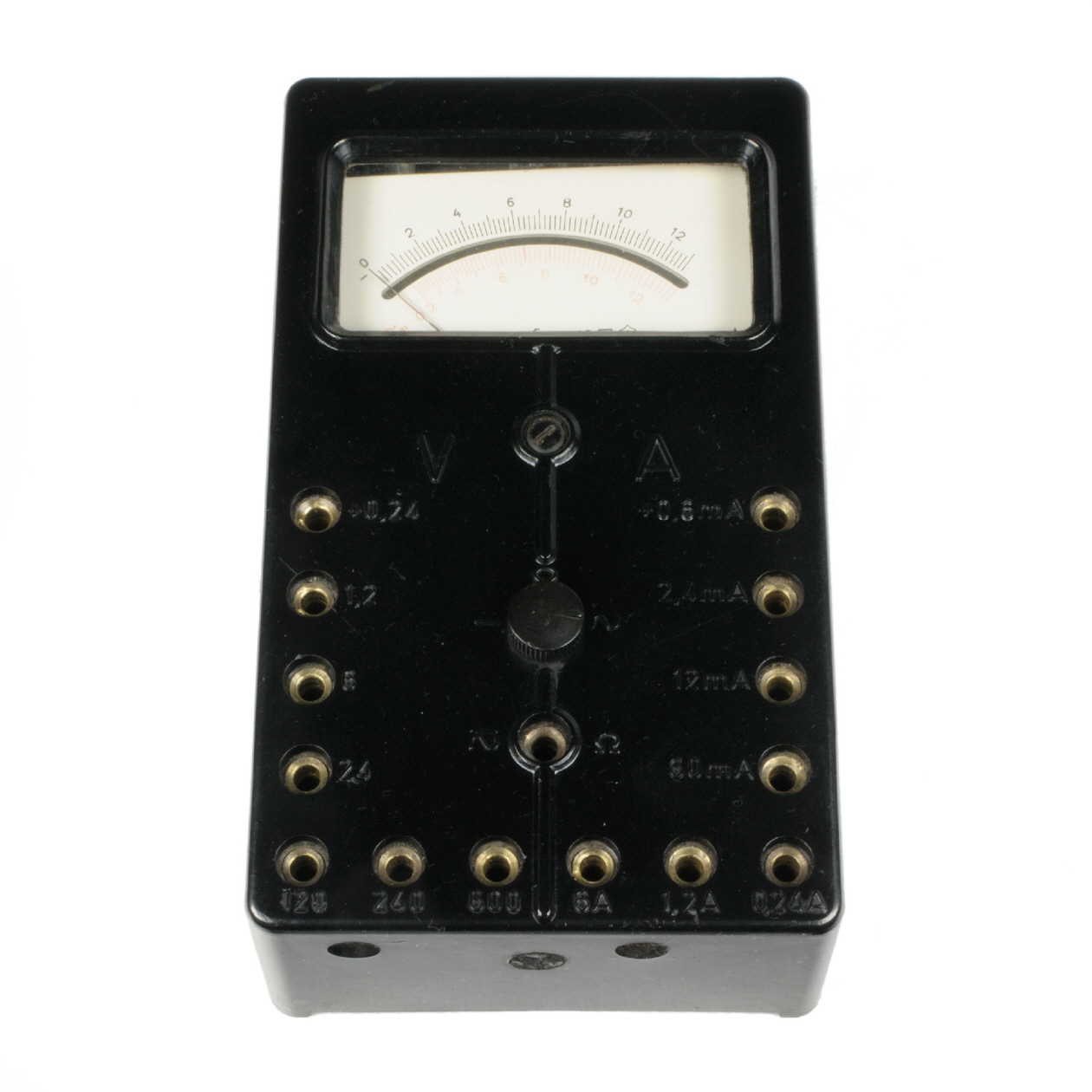

Das Gerät besitzt einen kleinen Drehschalter in der Mitte, mit dem zwischen Gleich- und Wechselspannung, sowie Widerstandsmessung umgeschaltet werden kann. Die Auswahl des Messbereichs erfolgt über verschiedene Kontakte.
An der Vorderseite sind zwei Buchsen zum Anschluss des Widerstands-Zusatzkastens.
