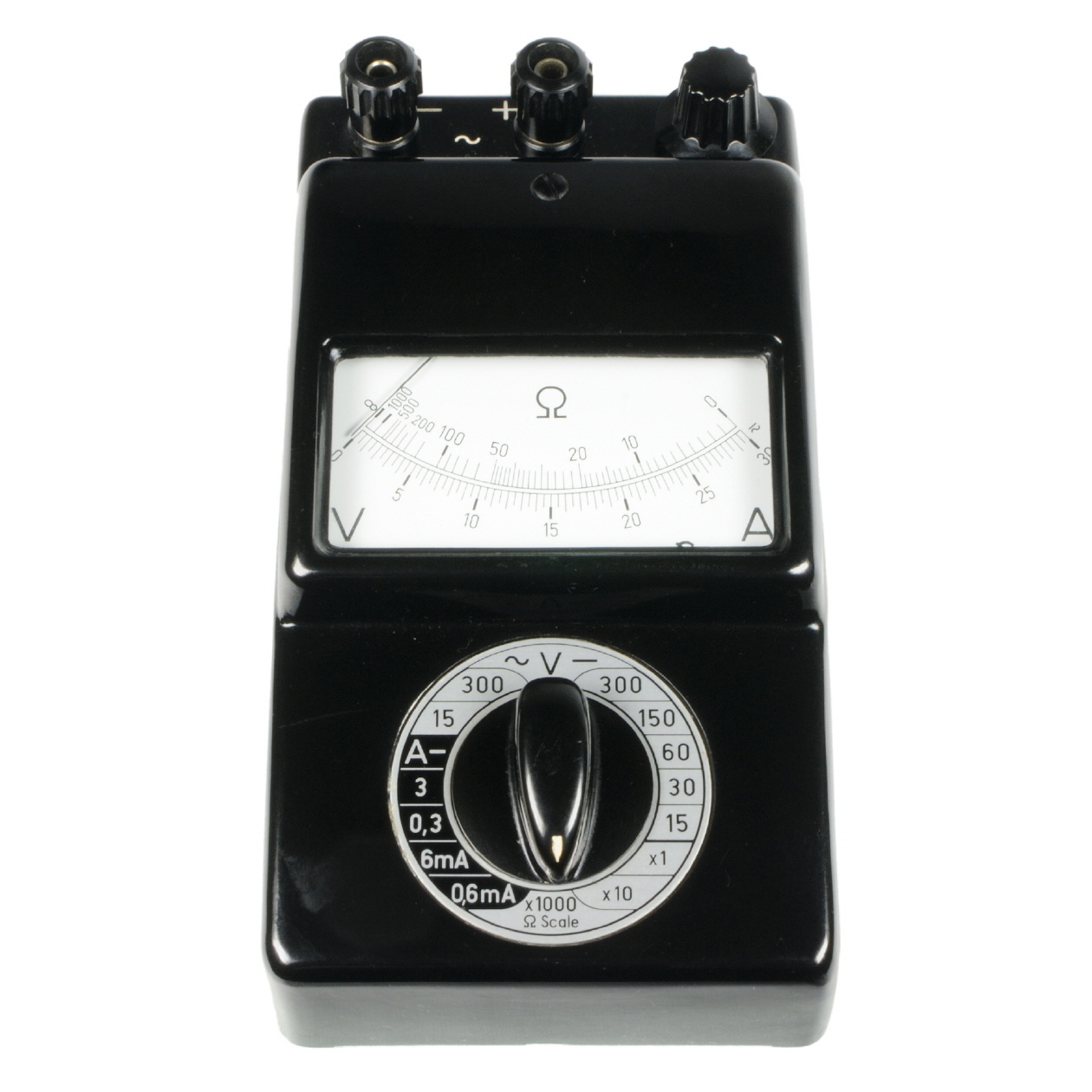

Multimeter, Gossen
|
| letzte Änderung | 2012-02-02 |
| Inventarnummer | 00208 |
| Bezeichnung | Volt- Ampere- Ohmmeter |
| Hersteller | Gossen, P. & Co. KG |
| Datierung | 1963 |
| Kategorie | Multimeter |
| Material | Pressstoff |
| Abmessungen | (B x T x H) 9 cm x 17 cm x 5 cm |
| Masse | 0,64 kg |
| Markierungen | Skalennummer (?) 40 2156; Auf der Unterseite: "B 11.63" - verm. Herstellungsdatum |
| Zustand |
Originalzustand, guter Erhaltungszustand, die Abdeckung des Batteriefachs fehlt. Voll funktionsfähig. |
| Referenz | Radiomuseum |
Messbereiche
| Stromart | AC / DC |
| Spannung |
300 / 150 / 60 / 30 / 15 Volt (DC) 300 / 15 V (AC) |
| Strom | 3 / 0,3 / 6m / 0,6m A (DC) |
| Leistung | keine |
| Widerstand | 1.000 / 10.000 / 1M Ohm |
| Kapazität | keine |
| Induktivität | keine |
| Sonstige | keine |
Gerätecharakteristik
| Anzeigefehler | 2,5% |
| Frequenzfehler | keine Angaben |
| Datenblatt | nicht vorhanden |
| Handbuch | nicht vorhanden |
| Schaltplan | nicht vorhanden |
Anmerkungen
Das Mehrfach-Messgerät von Gossen ist eine Weiterentwicklung des Gossen UVA. Es ist für normale Service-Aufgaben ausgelegt und besitzt unterschiedliche Messbereiche für Gleich- und Wechselstrom. Zu erwähnen ist, dass die Strommessung nur für Gleichstrom vorhanden ist.
Zur Widerstandsmessung ist eine 1,5V Batterie erforderlich.
Der 0-Abgleich bei der Widerstandsmessung muss jeweils nach Umschalten des Messbereichs erfolgen, dazu werden die beiden Klemmen kurzgeschlossen und mit dem Potentiometer wird dann der Zeigerausschlag auf 0 eingestellt.
