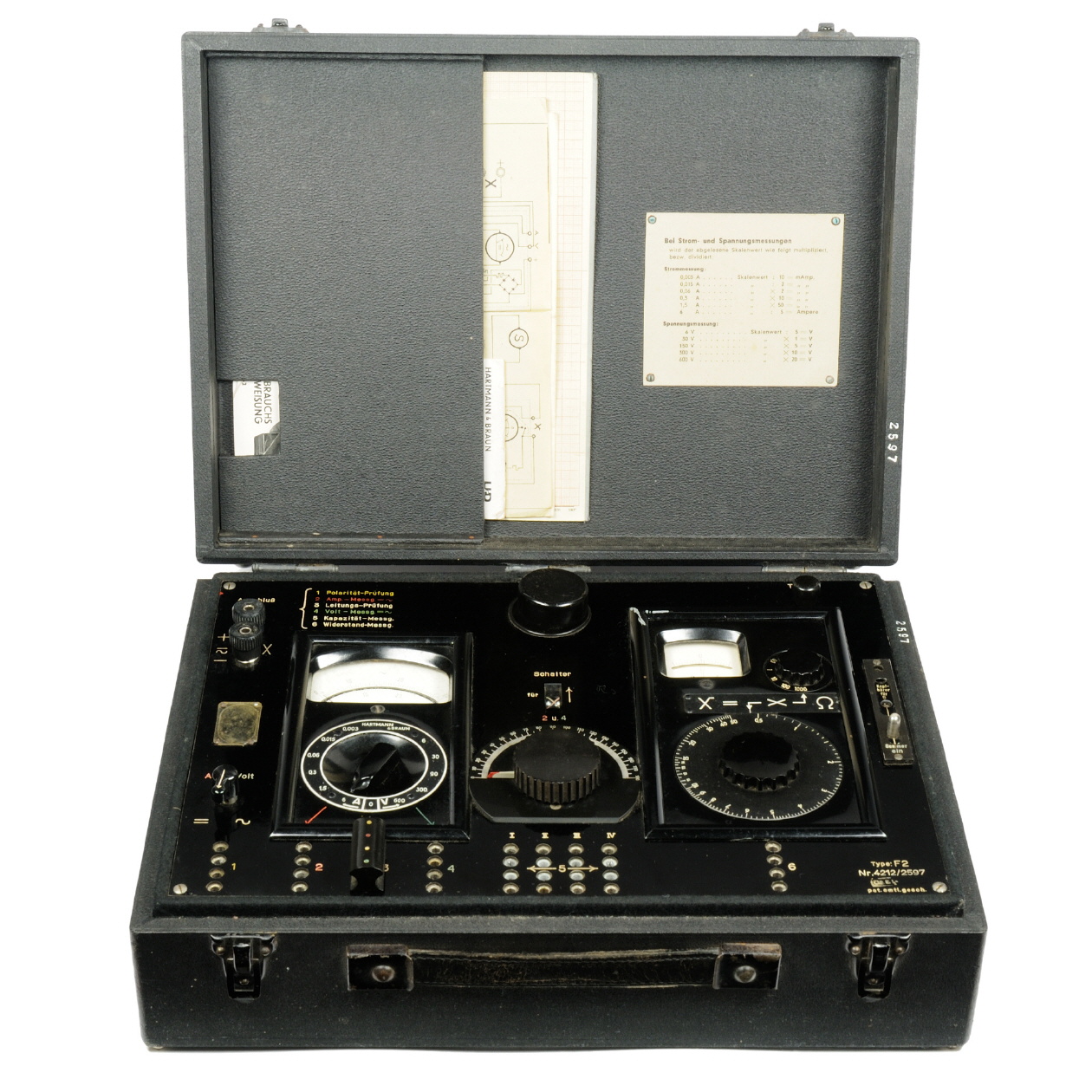

Funkprüfer F2
|
| letzte Änderung | 2013-06-20 |
| Inventarnummer | 00250 |
| Bezeichnung | Funkprüfer F2 |
| Hersteller |
Joseph Junker GmbH eingebaute Messgeräte von Hartmann & Braun |
| Datierung | 1942 |
| Kategorie | Messkoffer |
| Material | Holzkoffer, Blech, Preßstoff |
| Abmessungen | (BTH) 380 ∙ 280 ∙ 120 mm |
| Masse | 6,6 kg |
| Zustand |
1A (inkl. Originalanleitung und Eichkurven des Gerätes) |
| Markierungen |
Gerätenummer: 4212/2597 Skalennummern: Multavi II: 2206531 Pontavi: 2086036 |
| Beschreibung | - |
| Referenz | Messgeräte-Kennblatt der Marine - MNA/s Hamburg (1944) Na. 234010 |
Messbereiche
| Stromart | AC, DC |
| Spannung | 0 ... 6 / 30 / 150 / 300 / 600 V |
| Strom | 0 ... 0,003 / 0,015 / 0,06 / 0,3 / 1,5 / 6 A |
| Widerstand | 0,5 ... 50.000 Ohm aufgeteilt in 5 Bereichen |
Gerätecharakteristik
| Messwerk | Details finden sich bei den Beschreibungen der eingebauten Messgeräte H&B Multavi II und H&B Pontavi |
| Messgenauigkeit | s.o. |
| weitere Angaben | - |
| Datenblatt | s.o. |
| Handbuch |
Junker - Funkprüfer F2 - Handbuch (1942) H&B Multavi 2 (1943) Handbuch H&B Multavi 2 (1943) Handbuch |
| Schaltplan | Junker - Funkprüfer F2 - Schaltplan (1942) |
Anwendung
Mit dem Funkprüfer können folgende Messungen bzw. Prüfungen durchgeführt werden:
- Polaritäts-Prüfung
- Gleich- und Wechselstrommessungen bis 6 A
- Leitungsprüfung
- Gleich- und Wechselspannungsmessung bis 600 V
- Kapazitäten
- Widerstände bis 50 kΩ
Bemerkung
Mit dem Vierfach-Stecker wird die gewünschte Meß- oder Prüfart geschaltet. Es ist darauf zu achten, daß die einzelnen Schaltvorgänge und Anschlüsse am Gerät in der Reihenfolge ausgeführt werden.
