Universal-Rundfunkmeßgerät
|
|
|
|
|
|
letzte Änderung |
2012-05-22 |
|
Inventarnummer |
00302 |
|
Bezeichnung |
U 38 |
|
Hersteller |
Electrodyn |
|
Datierung |
1938 |
|
Kategorie |
Multimeter |
|
Material |
Holz, Glas, Pressstoff |
|
Abmessungen |
9 cm x 24,5 cm x 5 cm |
|
Masse |
0,6 kg |
|
Markierungen |
keine Seriennummer oder ähnliches zu finden |
|
Zustand |
Optisch ist das Gerät noch in einem ansprechenden Zustand. Technisch funktioniert das Gerät nicht mehr, es wurden im Laufe der Zeit auch einige Reparaturen am Innenleben durchgeführt.
|
|
Referenz |
keine bekannt |
|
|
|
Originalverpackung
|
|
Abmessung |
(B x T x H): 11 cm x 26 cm x 6,5 cm |
|
Masse |
0,25 kg |
|
Beschriftung |
Im Inneren findet sich auf der Bespannung ein Stempel mit Aufschrift "Zollamt Tisis" |
|
Zustand |
Außen: deutliche Gebrauchsspuren, abgestoßene Ecken, Verschluss funktioniert.
Innen: guter Zustand, Bespannung unbeschädigt |
|
|
|
Messbereiche
|
|
Stromart |
DC |
|
Spannung |
0 - 5 / 50 / 500 Volt
0 - 12 / 30 / 120 / 300 / 600 Volt (über Zusatzgerät) |
|
Strom |
0 - 5 / 50 / 500 mA
0 - 60 / 300 / 600 / 1200 mA (über Zusatzgerät) |
|
|
|
Gerätecharakteristik
|
|
Messgenauigkeit |
keine Angaben |
|
Anzeigefehler |
keine Angaben |
|
weitere technische Daten |
keine |
|
Datenblatt |
Electrodyn - U38 (Datenblatt) |
|
Handbuch |
nicht vorhanden |
|
Schaltplan |
nicht vorhanden |
|
|
|
Bemerkung
|
Obwohl es sich bei dem Universal-Rundfunkmeßgerät U 38 um ein handelsübliches Messgerät in Serienfertigung handelt, erweckt es doch - sowohl von außen als auch von innen - den Eindruck einer Bastelarbeit.
|
|
|
Weitere Aufnahmen des Geräts
|
|
|
|
(C) 2012-2025 - Alle Rechte vorbehalten |
|
Diese Seite drucken
|

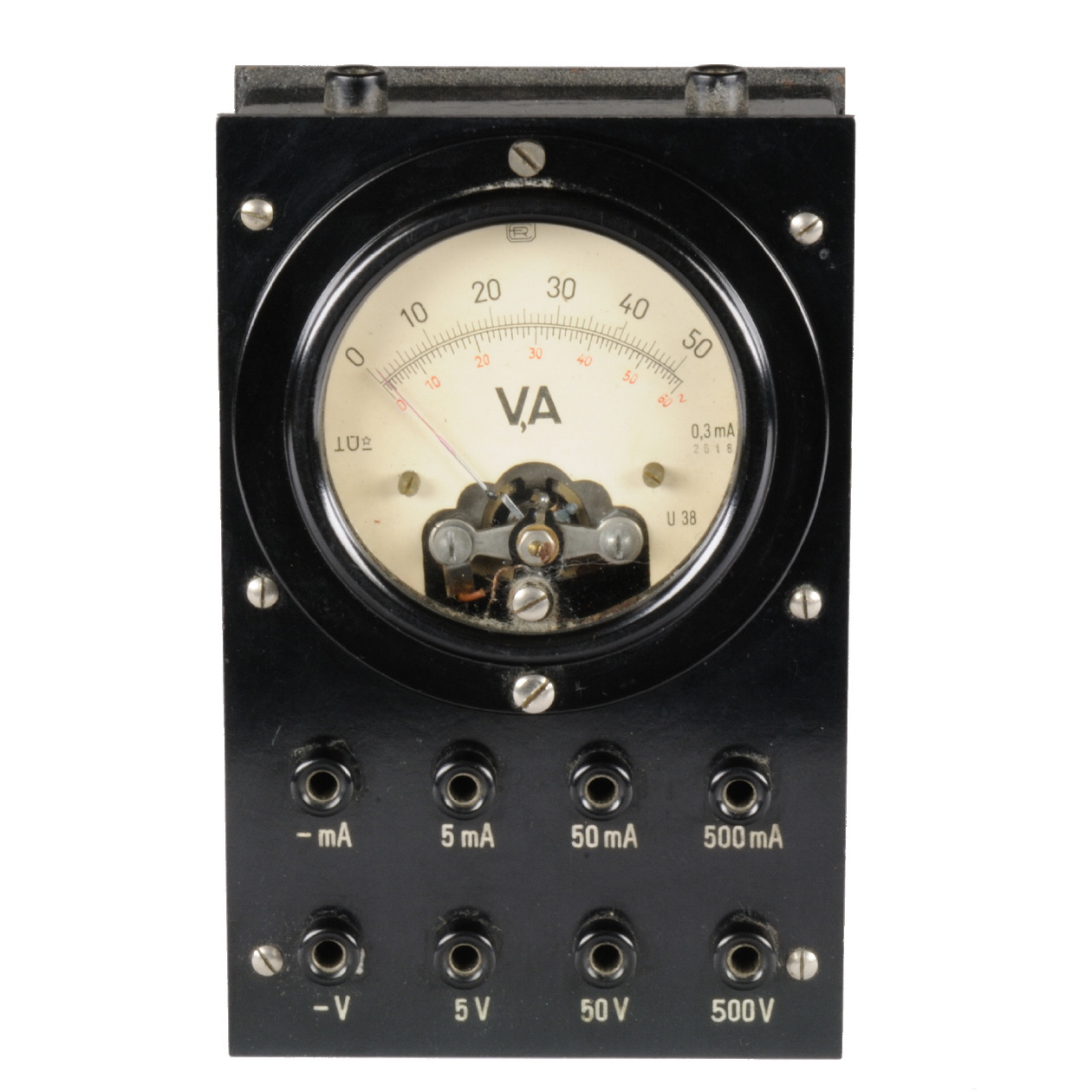

![[00302] Universal-Rundfunkmeßgerät Typ U38 für Gleich- und Wechselstrom, sowie Ohmmessung von 10-10 MOhm; Electrodyn, 1938](../../images/00302_at_electrodyn_u38_fronttable25.jpg)
