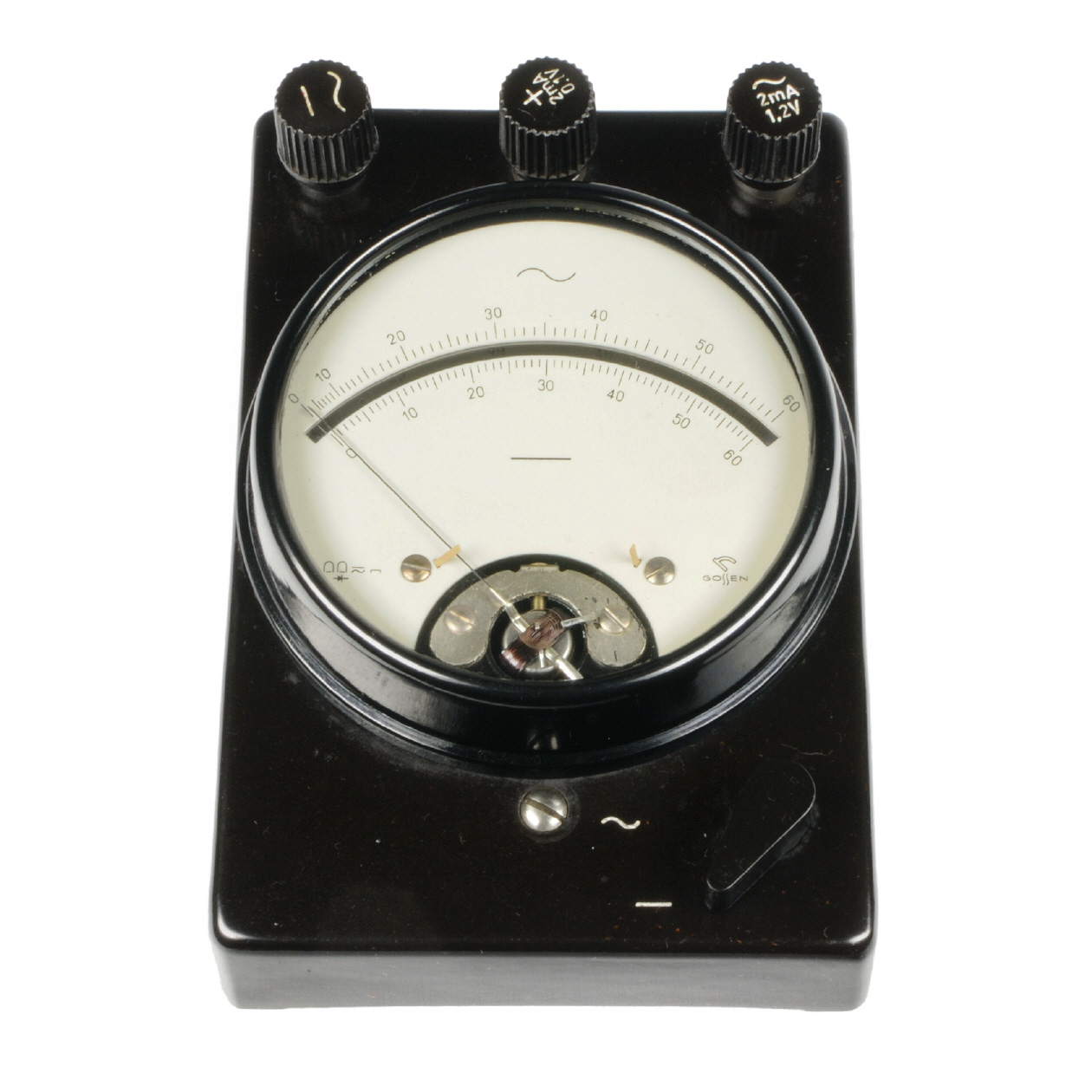

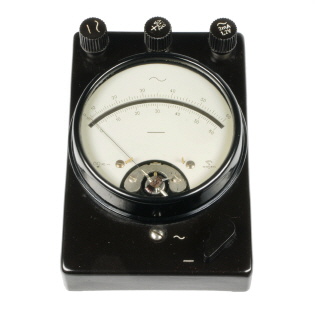

Universal Mavometer WG


letzte Änderung 2013-01-14
Inventarnummer 00175
Bezeichnung MAVOMETER WG
Hersteller Gossen, P. & Co. KG
Datierung ca. 1950
Kategorie Multimeter
Material Pressstoff, Glas
Abmessungen (B x T x H) 9 cm x 13 cm x 5 cm
Masse 0,41 kg
Markierungen keine Nummern zur Identifikation
Zustand Originalzustand, sehr guter Erhaltungszustand; voll funktionsfähig.
Referenz Radiomuseum

Messbereiche
Stromart AC / DC
Spannung 0,1 Volt (DC) / 1,2 Volt (AC)
Strom 2mA (AC / DC)
Widerstand indirekt über Ohmtabelle

Gerätecharakteristik
Eichdaten Gleichstromanteil: 2mA, 100mV Eingangswiderstand 500 Ohm / Volt
Wechselstromanteil: 2mA, 1,2V Eingangswiderstand 500 Ohm / Volt
Anzeigefehler bei Gleichstrom: ± 1 %
bei Wechselstrom: ± 1,5%
Frequenzfehler Das Gerät ist bei 50 Hz geeicht.
Fehler im Frequenzbereich 40 ... 2000 Hz kleiner als ± 2,5%
Datenblatt Gossen Mavometer WG (1930) Datenblatt
Handbuch Gossen Mavometer WG (1930) Handbuch
Schaltplan -

Anmerkungen

Das Mavometer WG ist zur Strom- Spannungs- und Widerstandsmessung geeignet. Als Erweiterung zum Mavometer können hier auch Wechselstrom gemessen werden.
Als Zubehör gibt es einen umschaltbaren Vor-Nebenwiderstand, zudem können auch andere Vor- und Nebenwiderstände an das Gerät angeschlossen werden. Im Unterschied zum normalen Mavometer müssen die Vorschaltgeräte drei Anschlüsse für die drei Klemmen besitzen.

Verwandte Geräte und Zubehör
[00175] (inklusive umschaltbaren Vor- und Nebenwiderstand, Holzkassette und Beschreibung) Gossen [00175] (inklusive umschaltbaren Vor- und Nebenwiderstand, Holzkassette und Beschreibung) Gossen [00175] (Umschaltbaren Vor- und Nebenwiderstand für das Mavometer WG) Gossen, ca. 1930
